Installation
1. Montez le guide parallèle sur les blocs de montage
de la défonceuse en plongée. (Fig. 12).
2. Placez le guide parallèle contre la surface de la
pièce et mettez le fer de défonceuse dans la position
souhaitée.
3. Serrez les boutons.
Toupillage avec le guide parallèle
Faites glisser la partie plate du guide parallèle le long de
la surface de la pièce.
Guide parallèle
Toupillage d’arcs de cercle et de cercles
1. Enlevez le guide parallèle et fixez le support du
guide de cercle sur les tiges du guide (Fig. 13).
2. Servez-vous du clou de finition fourni comme de
la pointe d’un compas. Réglez le guide de cercles
afin d’obtenir le rayon désiré.
3. Enfilez le clou dans le trou du guide et positionnez-
le au centre du rayon que vous désirez toupiller.
Guide parallèle
Blocs de
montage
Guide parallèle
Clou de finition

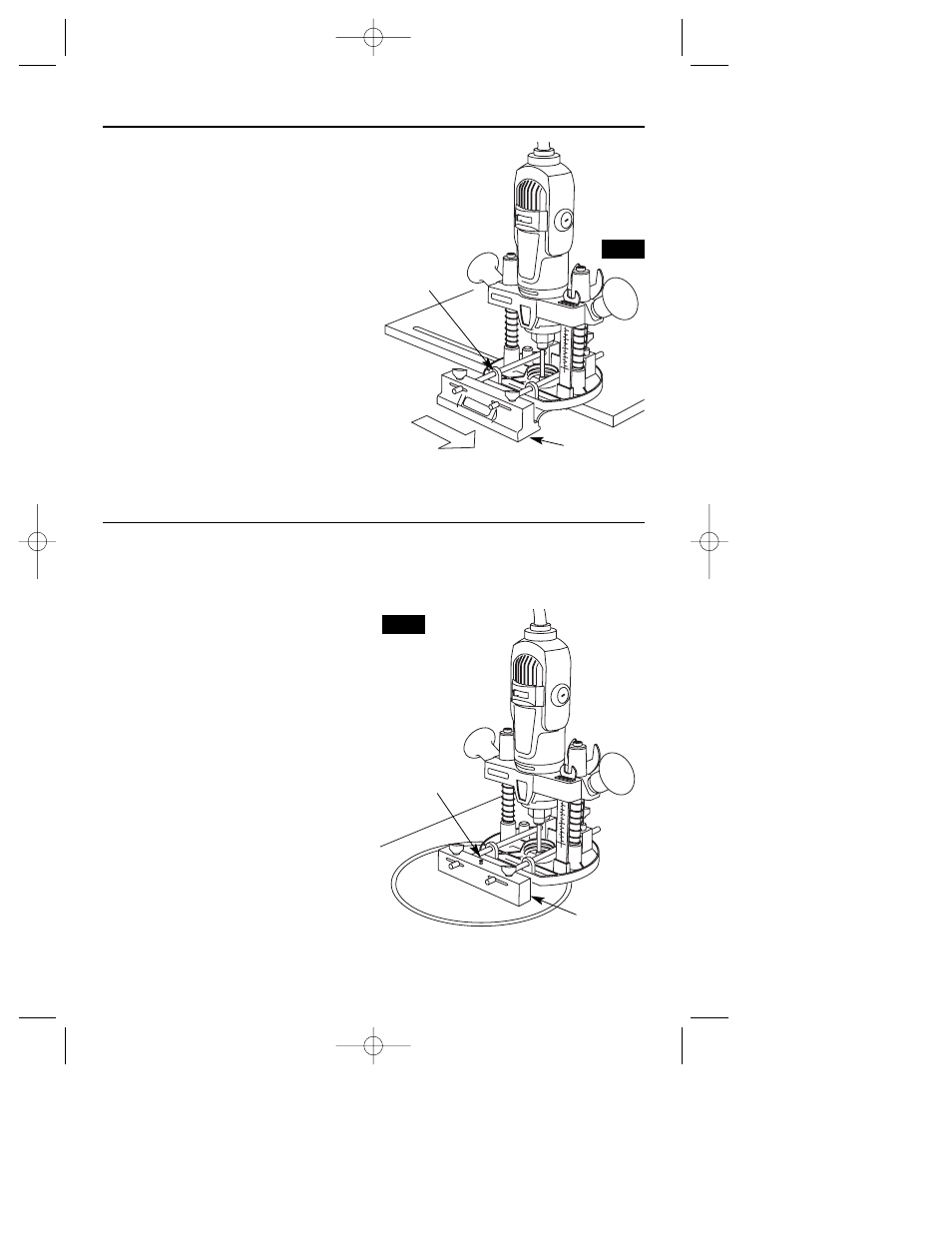

FIG. 12
FIG. 13
