Assemblage du guide parallèle

Pour utiliser le guide parallèle, assemblez les tiges du
guide dans l’ensemble du porte-outil et serrez-les à
l’aide de (2) écrous carrés No 10-24 et (2) boutons des
tiges du guide (Fig. 11).

Les écrous carrés se glissent dans les fentes situées
au-dessus des tiges de guide. Les boutons des tiges
du guide se montent par le dessus, par le trou, puis
dans l’écrou et enfin contre la tige. Serrez le guide par-
allèle sur les tiges du guide à l’aide des boutons de
guide parallèle et des écrous six-pans.

Placez les écrous six-pans sous le guide parallèle et
serrez avec le bouton du guide parallèle situé sur la
surface supérieure du guide parallèle. Glissez l’ensem-
ble du guide parallèle sur les tiges du guide comme

indiqué. Réglez le guide parallèle à la distance désirée
du fer et serrez les boutons du guide parallèle. (Voir
Fig. 11 )

On se sert du guide parallèle pour toupiller des chants,
usiner des feuillures, des rainures, des mortaises, des
languettes, des gorges, des fentes et des chanfreins.
Souvenez-vous de déplacer l’outil de manière à ce que
le fer tende à appuyer le guide parallèle contre la pièce.
Un déplacement régulier produit un toupillage uni-
forme.

En général, il est préférable de faire plusieurs passes
peu profondes quand on désire produire une rainure
profonde. La profondeur de coupe maximale dépend
du matériau toupillé. Ne déplacez pas la machine si vite
que la vitesse du moteur décroît sensiblement.

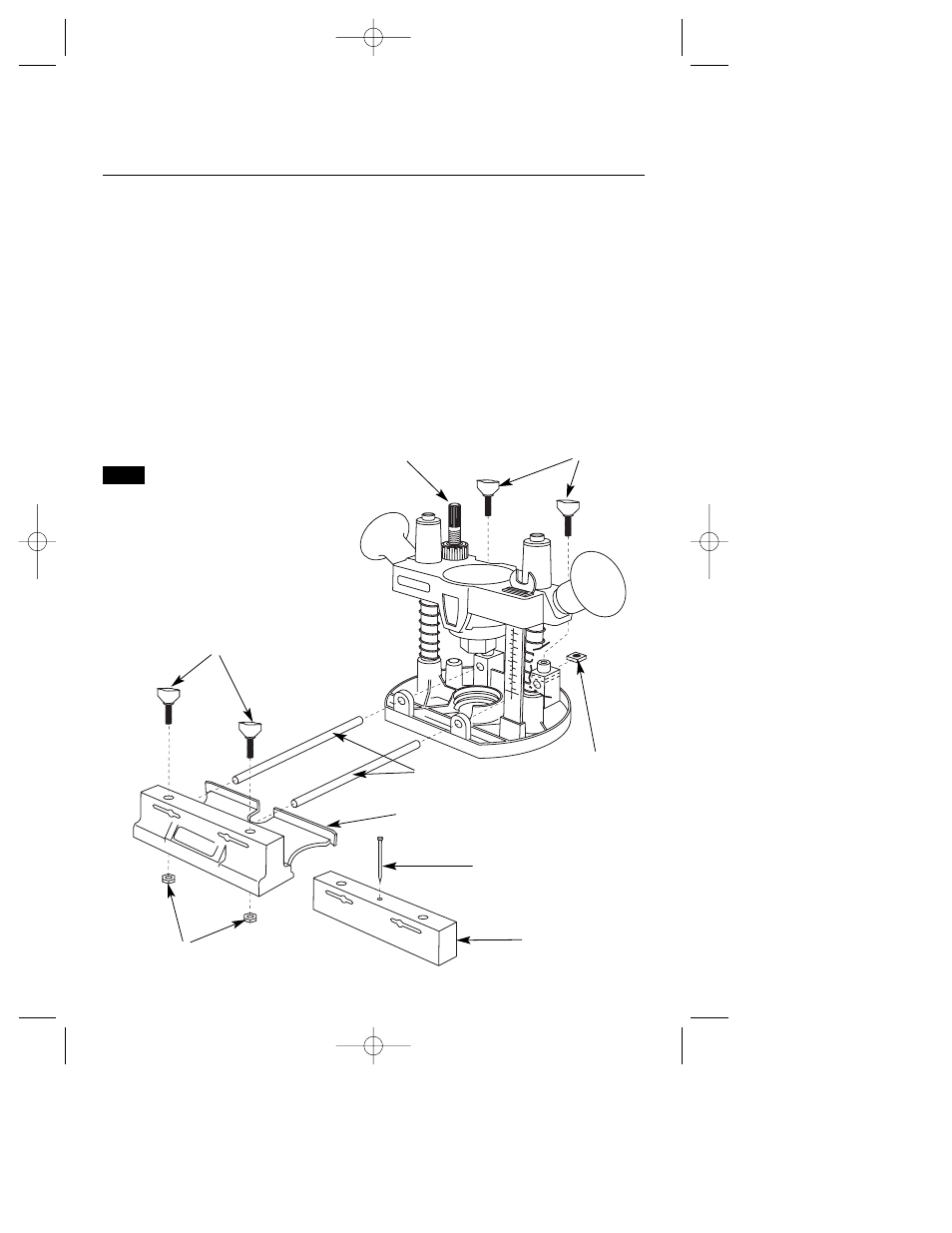

Écrous carrés

Guide de cercle

Guide parallèle

Clou de finition

Bouton de guide parallèle

Tiges du guide

Écrous six-pans

Bouton de tige du guide

Vis de réglage de profondeur

FIG. 11

Lubrification de l’outil

Le nettoyage et le graissage réguliers des montants-
guides maintiendra l'action du piston sans à-coup.
Appuyer sur le guide du piston et le verrouiller, et

appliquer uniformément du lubrifiant léger (tel que de
la vaseline, de l'huile de cuisine) sur la partie
supérieure des montants-guides.
