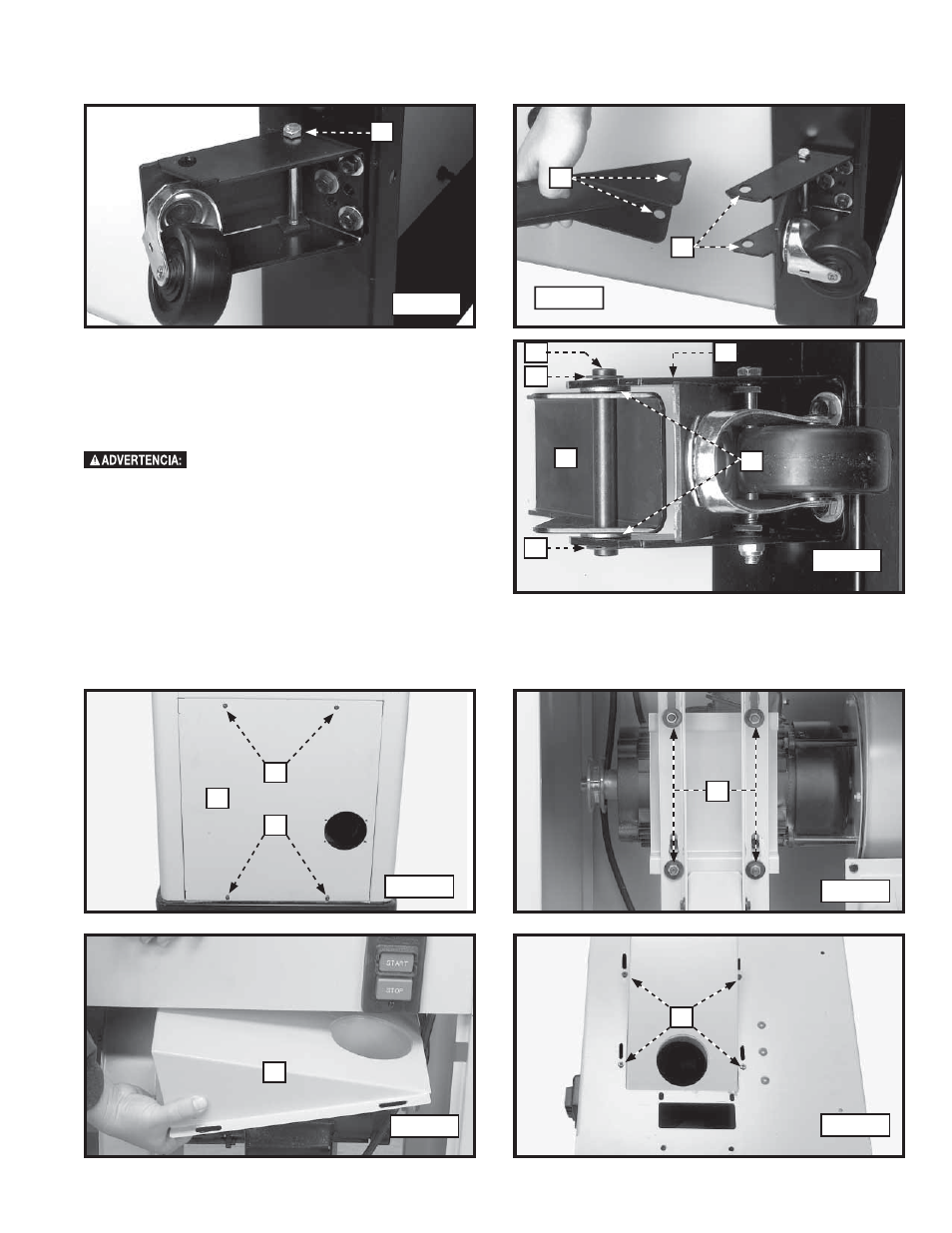

9. Inserte un tornillo de cabeza hexagonal de 5/16-18x4" (G) Fig. 4 a través del orificio (F) Fig. 3, los dos orificios (E) del ensamble
de la rueda y el otro orificio (F) del soporte giratorio. Enrosque una tuerca de seguridad de 5/16-18 en el tornillo. Ajuste bien.
10. Alinee los dos orificios (H) Fig. 5 de la palanca de pedal con los dos orificios (J) del soporte giratorio.
11. Ajuste la palanca de pedal (N) Fig. 6 al soporte giratorio
(O), utilizando la clavija de 1/2"x4" (M), dos arandelas
planas de 1/2" (K) y dos aros de retención (P) Fig. 6.
12. Enderece el gabinete del motor.
Fig.4
Fig. 5
G
H
J
INSTALACIÓN DEL DEFLECTOR DE POLVO
CABINET
TOP
1. Retire los dos tornillos (A) Fig. 7 y afloje los otros dos
tornillos (B).
2. Retire la cubierta posterior del gabinete (C) Fig. 7.
3. Afloje las cuatro tuercas (D) Fig. 8. Baje el motor.
4. Inserte el deflector de polvo (F) Fig. 9 a través de la parte
delantera del gabinete.
5. Alinee las cuatro ranuras del deflector de polvo con los cuatro orificios (G) Fig. 10 de la parte superior del gabinete.
6. Inserte un tornillo de cabeza plana de 1/4-20 x 5/8" a través del orificio (G) Fig. 10 de la parte superior del gabinete y el
deflector de polvo. Coloque una arandela plana de 1/4" en el tornillo. Desde el interior del gabinete, enrosque una tuerca
hexagonal de 1/4-20 en el tornillo. Ajuste bien.
7. Repita este proceso para los tres orificios restantes de la parte superior del gabinete y el deflector de polvo.
N K
P
P
M O
Fig. 6
Fig. 7
Fig. 8
Fig. 9 Fig. 10
A
C
B
F
G
D
Desconecte la máquina de la fuente
de alimentacion.
