34

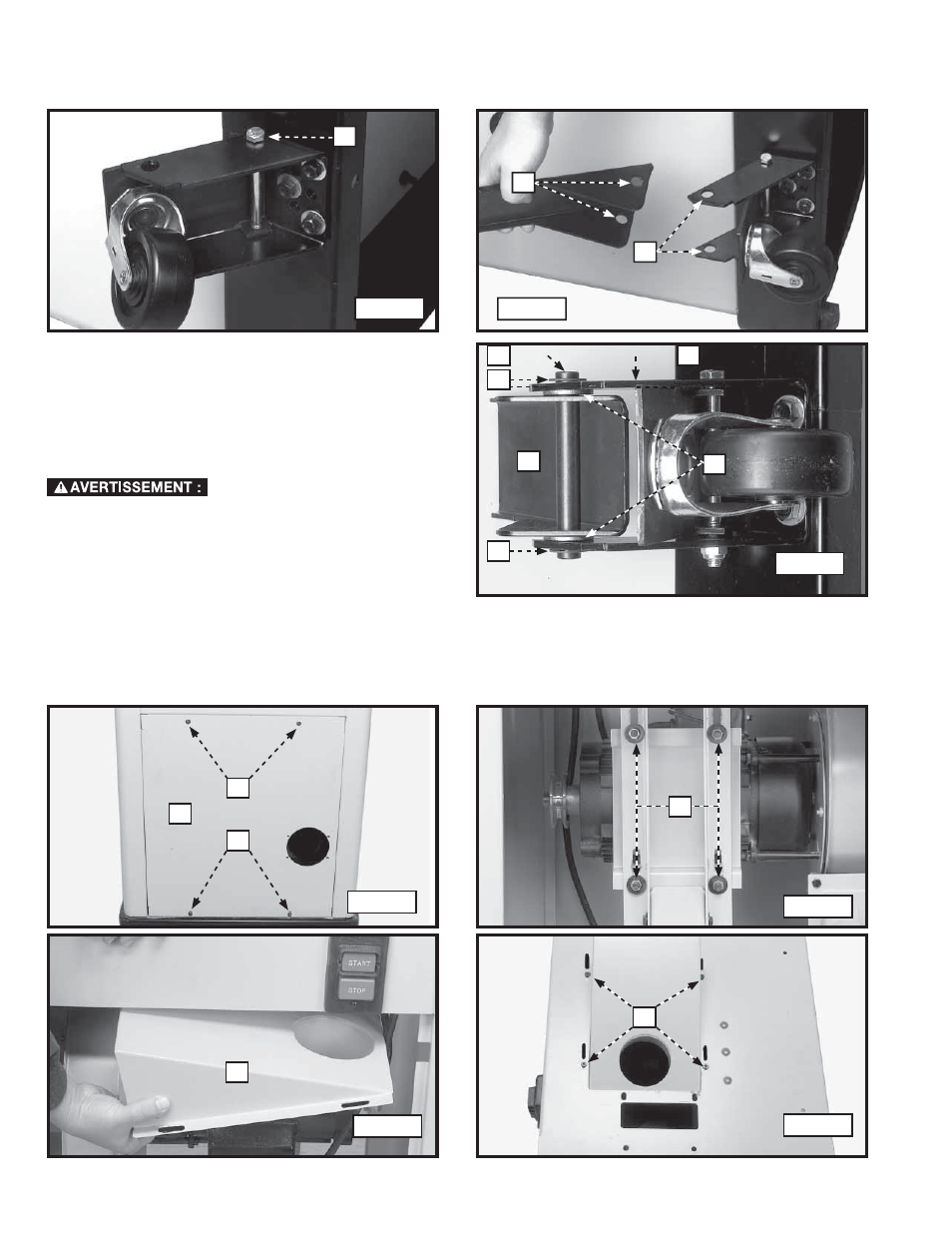

9. Insérer une vis à tête hexagonale de 5/16 po-18 x 4 po (G), fig. 4, dans le trou (F), fig. 3, les deux trous de l’ensemble de
roulettes (E) et dans l’autre trou (F) pratiqué dans le support pivotant. Visser un contre-écrou de 5/16 po-18 sur la vis. Serrer
solidement.
10. Aligner les deux trous (H), fig. 5, pratiqués dans la pédale avec les deux trous (J) du support pivotant.
11. Fixer la pédale (N), fig. 6, au support pivotant (O) à l’aide
d’une broche de 1/2 po x 4 po (M), de deux rondelles
plates de 1/2 po (K) et de deux anneaux de retenue (P)
fig. 6.
12. Mettre le boîtier du moteur à la verticale.
Fig.4 Fig. 5
G
H
J
INSTALLATION DU DÉFLECTEUR DE
POUSSIÈRE
CABINET
TOP
1. Enlever les deux vis (A) fig. 7 et desserrer les deux autres
vis (B).
2. Enlever le panneau arrière du boîtier (C) fig. 7.
3. Desserrer les quatre écrous (D) fig. 8. Abaisser le moteur.
4. Insérer le déflecteur de poussière (F), fig. 9, par l'avant du
boîtier.
5. Aligner les quatre fentes logées dans le déflecteur de poussière avec les quatre trous (G), fig. 10, pratiqués au sommet du
boîtier.
6. Insérer une vis à tête plate de 1/4 po - 20 x 5/8 po dans le trou (G), fig. 10, logé au sommet du boîtier et du déflecteur de
poussière. Enfiler une rondelle plate de 1/4 po sur la vis. De l'intérieur du boîtier, visser un écrou hexagonal de 1/4 po - 20 sur
la vis. Serrer solidement.
7. Répéter l'assemblage pour les trois autres trous logés au sommet du boîtier et du déflecteur de poussière.
N K
P
P
M O
Fig. 6
Fig. 7
Fig. 8
Fig. 9 Fig. 10
A
C
B
F
G
D
Debrancher l'appareil de la
source d'alimentation .
