ASSEMbLAGE
Temps estimé assemblage: 45 minutes
Outils nécessaires :
• Tournevis Phillips n°
• 9/16 po et 5/16 po Clés courtes de ouver-
ture fixe
Le sac de quincaillerie fourni avec l'appareil
de chauffage peut contenir plus de pièces que
nécessaire pour l'assemblage de l'appareil
de chauffage.
Le sac de quincaillerie contient les pièces suivan-
tes pièces comme illustré à la pages 1 à 15 :
Allumeur électronique (1), fil d'allumeur (1), fil de
mise à la terre (1), bouton de vanne (1), Chaîne
de retenue de bouteille de propane (1), Agrafe
retenue (), Piles de D () et pile AA (1).
Les pièces sont désignées par des lettres
dans les instructions d'assemblage. Le sac
de quincaillerie contient les pièces suivantes
(quantité entre parenthèses) :
Description Nº de pièce
A Vis de 1 1 / po (8) 119619-01
B Rondelle plate de 7 mm (8) 119600-04
C Vis de 5/8" po (9)
119619-03
D Rondelle plate de 5 mm (9) 119600-0
E Contre-écrou hexagonal N° 10 (9) NPC-3C
F Vis de 3/8" po (0)
119619-06
G Contre-écrou hexagonal (0) NPC-1C
H ST Vis de 3/8" po (34)
11960-0
I Boulon hexagonal 1 /
4
po () HC4-18C
J Contre-écrou hex. 5/16 po () NPC-5C

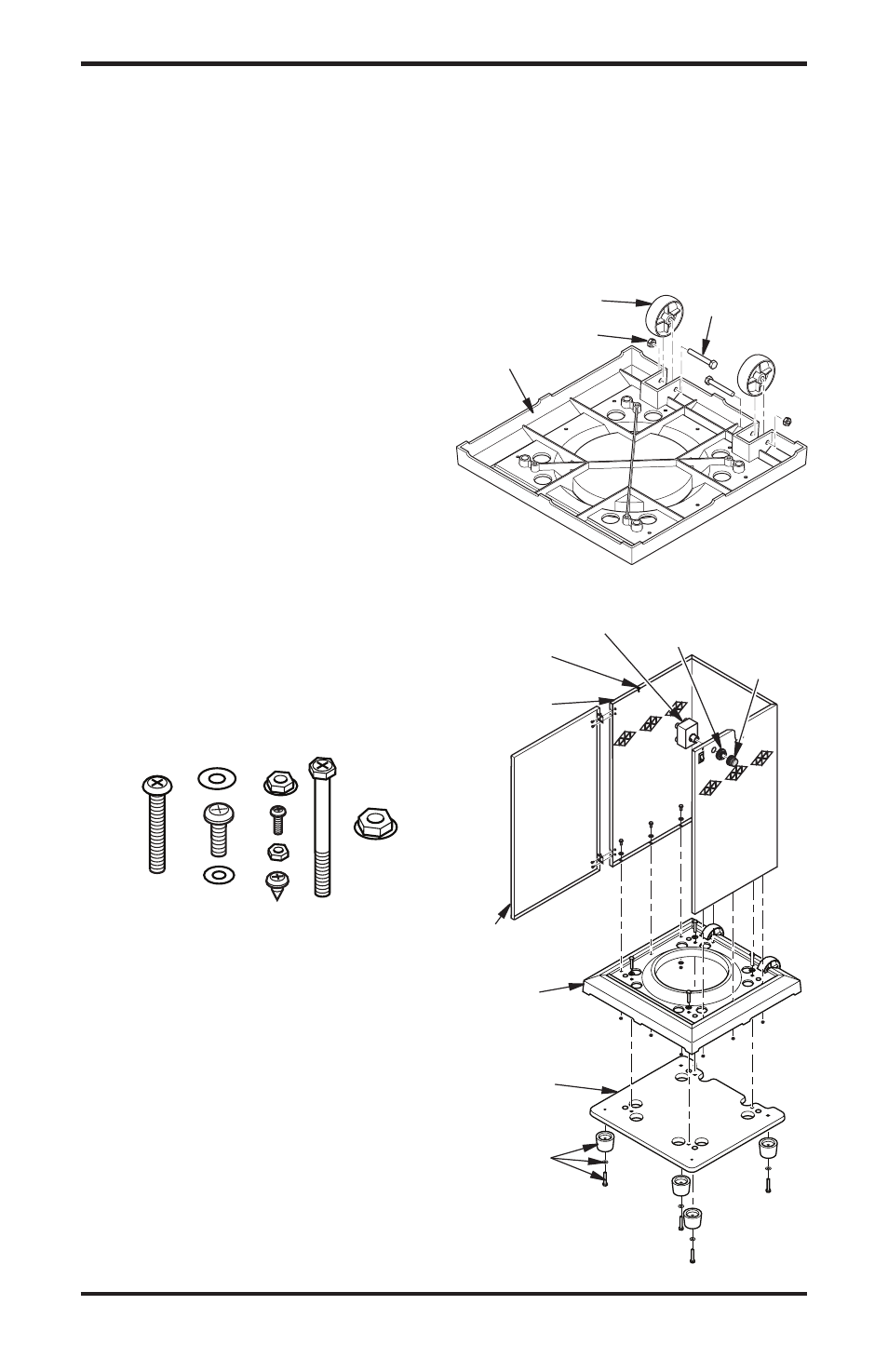

Figure 4 - Assemblage du socle de l'habillage
Socle de
l'habillage
Porte de la
bouteille
Socle
Pied,
rondelle
et boulon
hexagonal
du socle
Allumeur Anneau de
retenue
Capuchon de
l'allumeur
Support
antibasculement
du socle
ASSEMBLAgE DU SOCLE
1. Mettez le socle à l’envers. Fixez les
roues, essieux (I) et écrous (J), comme
illustré à la figure 3. Ne serrez pas trop.
. Attachez les 4 pieds du socle au support
antibasculement du socle avec 4 rondelles
(B) et 4 vis (A) comme illustré à la figure
4. Les pieds seront montés sur la partie
surélevée du support antibasculement.
3. En faisant attention à ne pas égratigner la
peinture, placez le socle de l'habillage sur
son dos (utilisez un bloc de mousse pour
soutenir l'arrière du socle de l'habillage).
Alignez les trous du rebord inférieur du
socle de l'habillage avec les trous du socle
comme illustré à la figure 3. Fixez avec
1 vis (C), 1 rondelle (D) et 1 écrou (E)
dans chacun des neuf trous (voir figure
4). Placez l'assemblage à la verticale.
A
F
H
B
J
C
D
E
G
I
4. Fixez le socle au support antibasculement
avec 4 boulons hexagonaux (A) et 4 ron-
delles (B) comme illustré à la figure 4.
5. Accrochez les crochets (en forme de « S
») de retenue de la chaîne aux rebords
supérieurs du socle de l'habillage, comme
illustré à la figure 4.
6. Installez l'allumeur électronique sur la
paroi de l'habillage comme illustré à la
figure 4. Serrez à la main.
Figure 3 - Raccordement des roues au socle
Roue
Écrou
Essieu
Socle
Dispositif de
retenue de
la chaîne
