www.desatech.com 118994-01G 6
7. Fije la puerta del tanque al gabinete con
4 tornillos (F) y 4 tuercas (G), como se
muestra en la figura 4, página 5. Coloque
todo el conjunto a un lado.
CONjUNTO DEL qUEMADOR y EL fAROL
1. Ubique los 4 paneles del farol que están
empacados juntos. Ensamble 3 de las pie-
zas con 4 tornillos (H), como se muestra
en la figura 5.
. Coloque la parte superior del farol sobre
el conjunto de los paneles, alineando los
orificios de los tornillos. Fíjela con 3 torni-
llos (H), como se muestra en la figura 5.
3. El cableado de encendido del piloto se
ha colocado dentro de la parte superior
del conjunto del quemador para el envío.
Retire el piloto con cuidado de la parte
interior del conjunto y deje que el cablea-
do y el piloto cuelguen desde la parte
posterior del conjunto.
4. Coloque el conjunto del paneles y la parte
superior del farol encima del conjunto del
quemador, alineando la parte posterior de
cada conjunto. Consulte la figura 6. Fíjelo
con 3 tornillos (H).
5. Coloque el conjunto del piloto sobre la
parte superior del farol, como se muestra
en la figura 7. Fíjelo con 4 tornillos (H).
Verifique las conexiones de los cables
antes de continuar.
ENSAMbLE
Continuación
Armazón
decorativo de
la lámpara

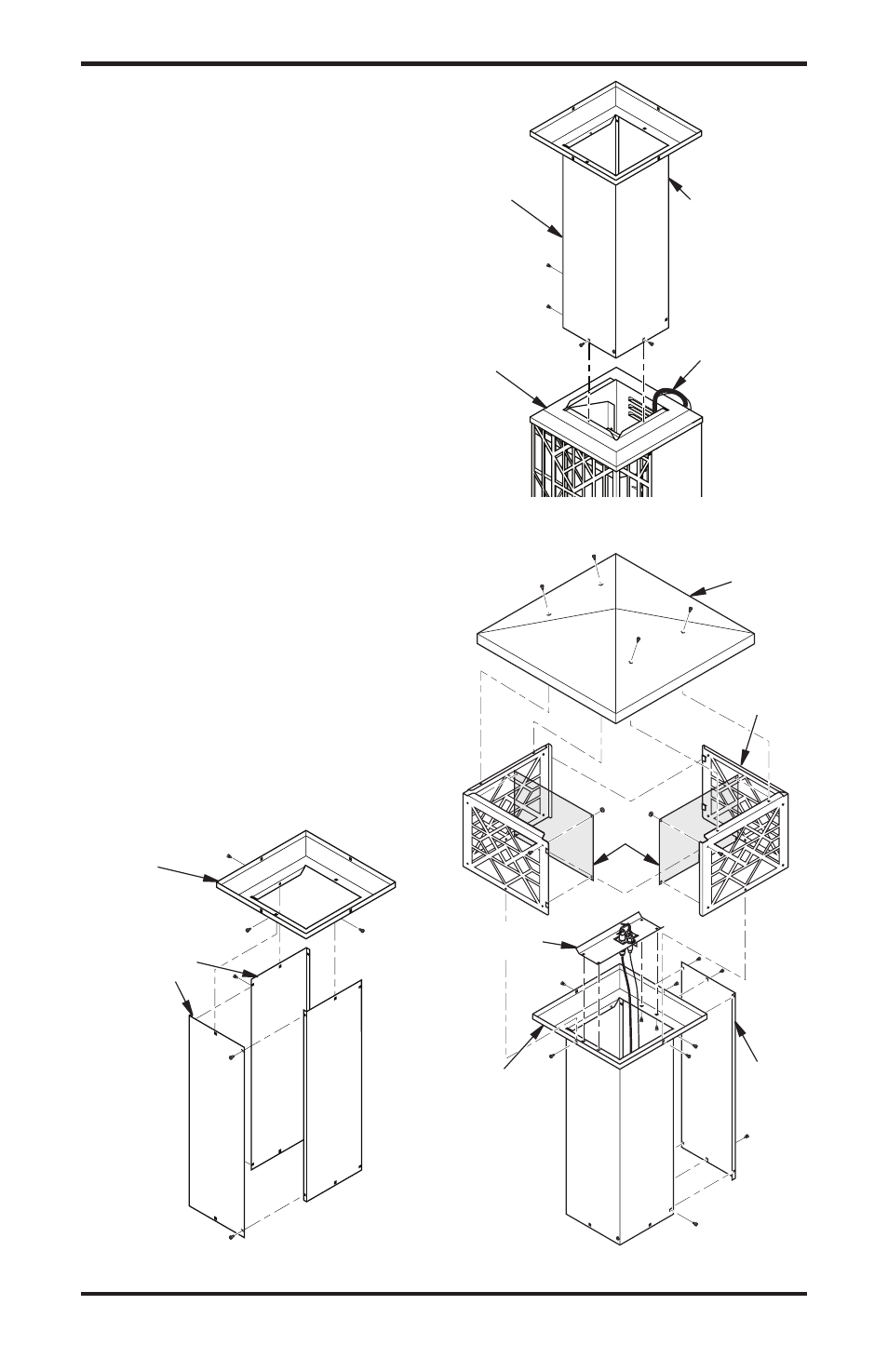

Figura 7 - Cómo fijar el piloto y el
armazón
Cuarto
panel
del farol
Cubierta
superior
del farol
Parte
superior
del farol
Cableado de
la llama de
encendido
hacia la parte
posterior del
calentador
Figura 6 - Conexión del conjunto del
farol y el quemador
Conjunto del
quemador
Conjunto
del farol
Lado abierto
del conjunto
del panel
hacia la parte
posterior del
calentador
Figura 5 - Conjunto del panel y la parte
superior del farol
Paneles
del farol
Parte
superior
del farol
Conjunto
del piloto
Malla
