63 - Español
MONTAJE DEL PROTECTOR DE
POLEA DEL MOTOR Y DE LA
CORREA

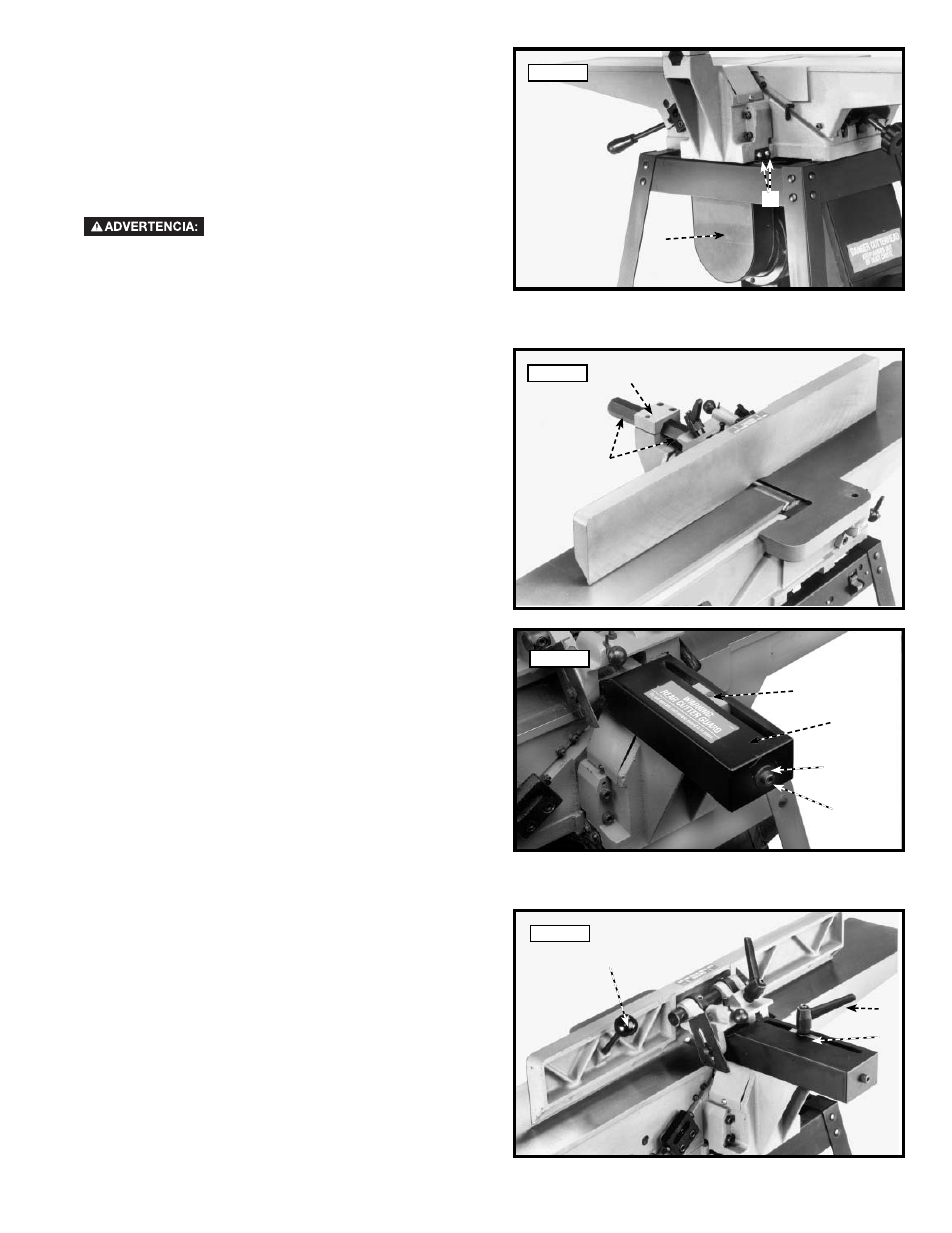

Monte el protector de la polea del motor y de la correa
poleas (A) Fig. 19, a la base de la canteador, haciendo uso
de los cuatro tornillos de 1/2 pulg. de largo, de los cuales
aparecen dos en (B), y cuatro arandelas de cierre.
Asegurese de que la polea del motor
no haga contacto con el protector. si la polea del
motor está entrando en contacto con a protector,
ajuste la polea del motor, ven el belt de la sección,
poleas que alinean, and que ajusta la tensión de la
correa.
A
B
Fig. 19
MONTAJE DE LA GUIA
1. Inserte la barra hexagonal (A) Fig. 20 del ensamblado
de la guía al soporte (B) de la canteador, conforme a
lo ilustrado.
2. Monte posterior del protector del cutterhead (C)
Fig. 21, el extremo de la barra del hexágono usando
tornillo de M8x1.25x12mm (D) y M8.4 la arandela
plana larga (E).
A
B
Z
C
E
D
Fig. 20
Fig. 21
3. Enrosque el ensamblado de la agarradera de cierre
de la guía (F) Fig. 22 y la arandela plana (G) en el
agujero (Z) Fig. 21. La agarradera de cierre (F) Fig.
22 está cargada por resortes y puede reposicionarse
tirando de la agarradera y reposicionándola sobre la
tuerca dentada situada debajo de la agarradera.
4. Enrosque la agarradera de inclinación de la guía (H)
Fig. 22 al agujero roscado en la parte posterior de la
guía, conforme a lo ilustrado.
H
F
G
Fig. 22
