COLOCAR LA CANTEADOR EN LA BASE
La Canteador pesa
aproximadamente 79 kg (175 lb). Al moverla se debe
tener cuidado. Para mover la máquina se requieren
por lo menos dos personas.

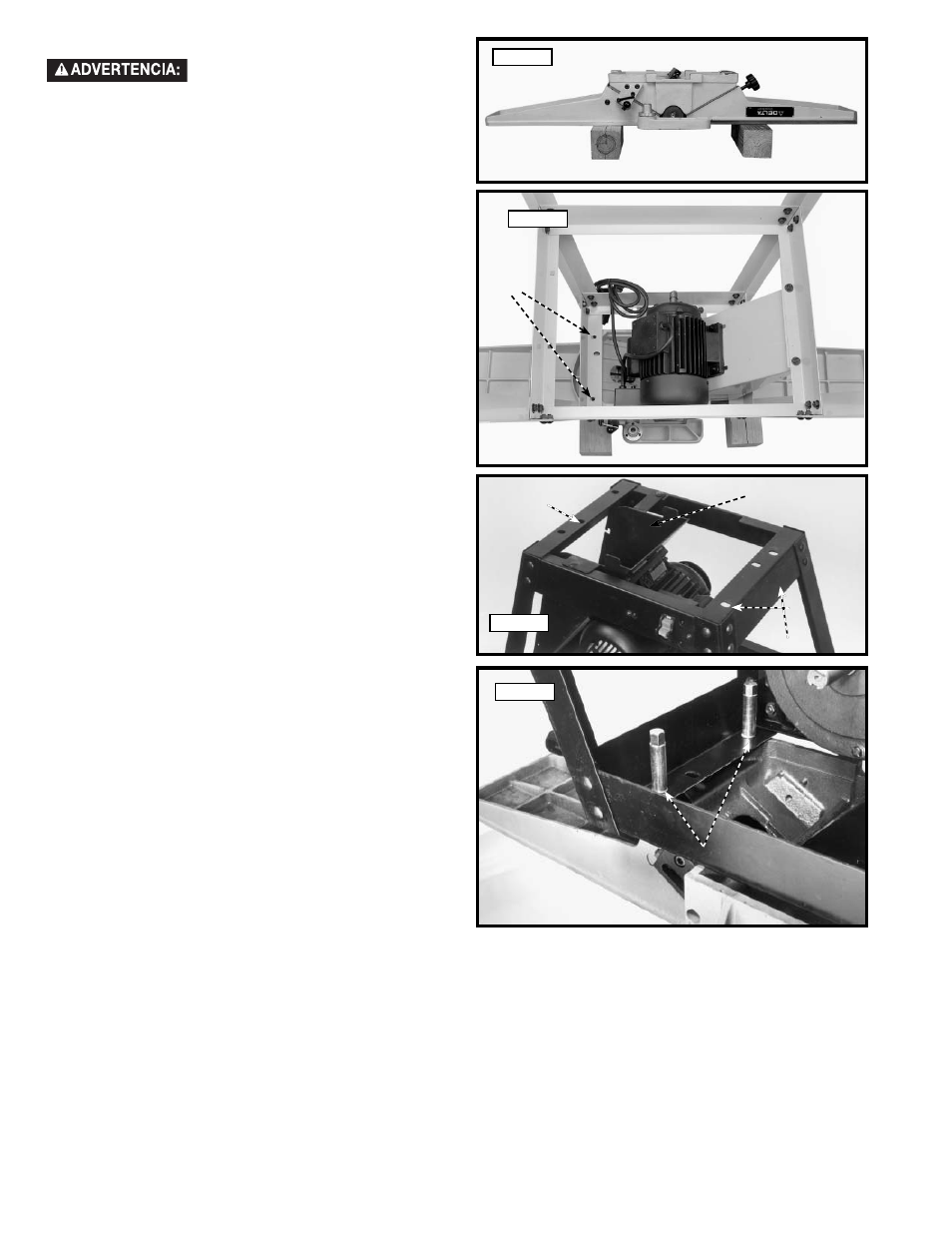

1. Es recomendable voltear la canteador para que
quede en posición horizontal. Una forma de hacer
esto es colocar las mesas de la canteador sobre dos
placas de madera de 101,6 x 101,6 mm (4" x 4"). 9A.
2. Voltee la base para alinear los orificios roscados en
la parte inferior de la canteador con los orificios de
la base, dos de los cuales se muestran en la Fig. 9B
(A). El extremo de avance de entrada de la canteador
está sujeto a la base a través de los dos orificios (A)
de las Figuras 9B y (A) 9C. El extremo de avance de
salida de la canteador está sujeto a la base a través
del orificio (B) de la Fig. 9C.
3. Con la llave suministrada (o una llave de cubo de
14 mm), ajuste la canteador a la parte superior de la
base con las tres arandelas de bloqueo M10.2 y con
pernos especiales. Dos de los pernos especiales (D)
para el extremo de avance de entrada de la máquina
se muestran en la Fig. 10 y un perno especial (D)
para el extremo de avance de salida de la máquina
se muestra en la Fig. 11. Ahora ajuste los pernos
completamente.
4. Una vez que la canteador esté bien asegurada a la
base, coloque la máquina en posición vertical. (En la
Fig. 11A, se muestra la canteador en posición vertical
y completamente ensamblada).
5. Empuje hacia abajo en la parte superior de la
canteador hasta que la base se ajuste a la superficie
del piso. Luego ajuste todo el equipo de la base con
la llave suministrada.
A
Fig. 9B
