56 - Español

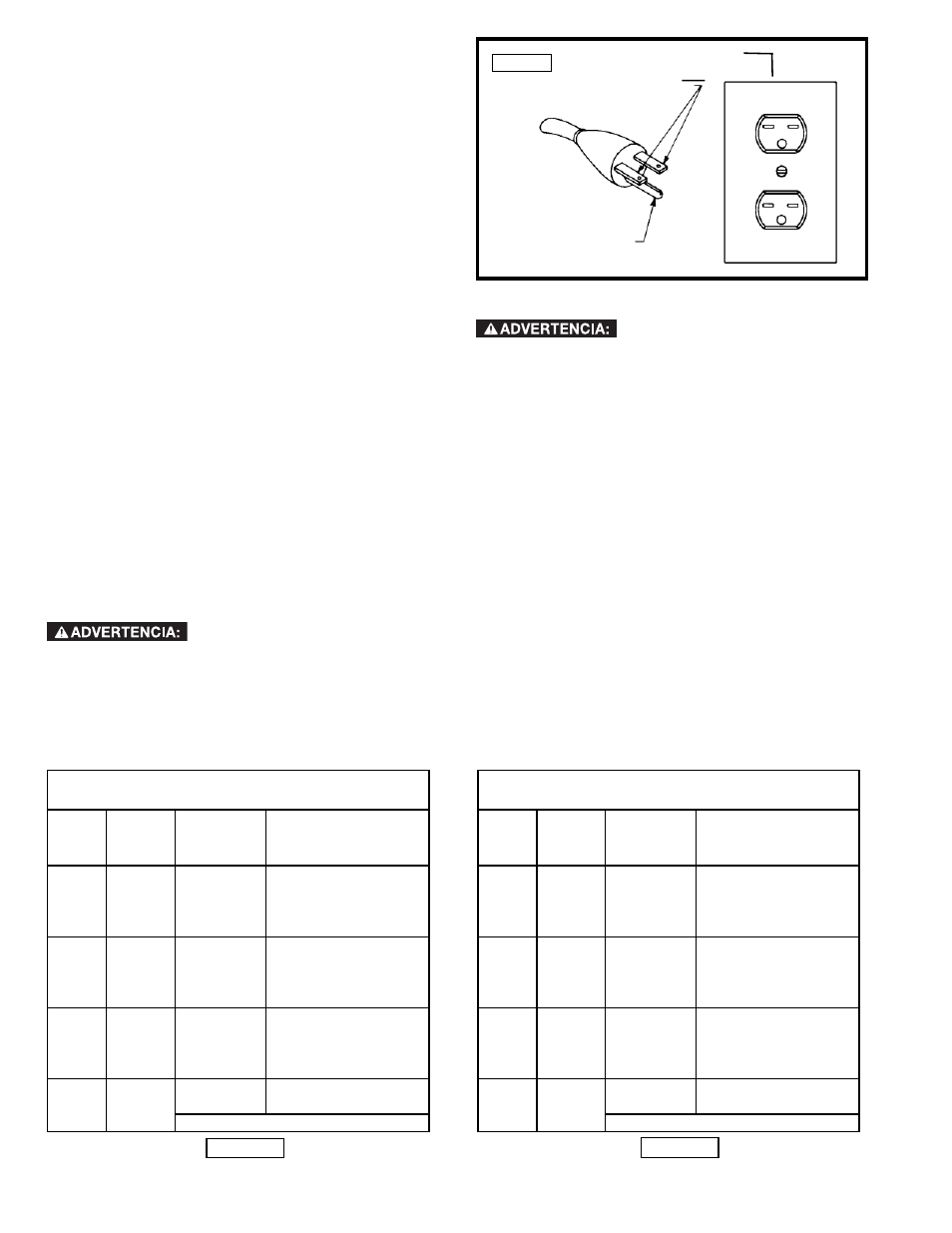

CAJA TOMACORRIENTE
CONECTADA A TIERRA
TERMINALES
QUE LLEVAN
CORRIENTE
EL TERMINAL DE CONEXIÓN
A TIERRA ES EL MÁS LARGO
DE LOS 3 TERMINALES
3. OPERACIÓN DE UNA SOLA FASE CON 240 VOLTIOS
El motor provisto con su máquina es de doble
voltaje, es decir de 120/140 voltios. Viene listo para
su funcionamiento en operaciones de 120 voltios.
Sin embargo, se puede convertir para operaciones
de 240 voltios.
La conversión debe ser realizada por un electricista
calificado, o se puede llevar la máquina a un centro
de mantenimiento autorizado Delta. Cuando esté
completa esta conversión, la máquina debe cumplir
con el Código Eléctrico Nacional, y con todos los
códigos y ordenanzas locales.
Para convertir la máquina, se realiza un nuevo
cableado del motor para 240 voltios, luego se instala
un enchufe para 240 voltios en el cable de la fuente
de energía y se reemplaza el interruptor por uno
adecuado para operaciones de 240 voltios. (Delta P/N
438-01-017-0141 sea necesario para la operación de
240 voltios.)
Asegúrese de que el enchufe de 240 voltios sólo
se use en un tomacorriente que tenga la misma
configuración que el enchufe ilustrado en la figura
C. No se debe usar un adaptador con el enchufe de
240 voltios.
Fig. D-1
CORDONES DE EXTENSIÓN
Utilice cordones de extensión apropiados. Asegúrese de que el cordón de extensión esté en buenas
condiciones y de que sea un cordón de extensión de tres alambres que tenga un enchufe de tipo de conexión a tierra con
tres terminales y un receptáculo coincidente que acepte el enchufe de la máquina. Cuando utilice un cordón de extensión,
asegúrese de emplear un cordón que sea lo suficientemente pesado como para llevar la corriente de la máquina. Un cordón
de tamaño insuficiente causará una caída de la tensión de la línea eléctrica que dará como resultado pérdida de potencia y
recalentamiento. En la Fig. D1 o D2 se muestra el calibre correcto que debe utilizarse dependiendo de la longitud del cordón.
En caso de duda, utilice el siguiente calibre más pesado. Cuanto más pequeño sea el número de calibre, más pesado será el
cordón.
CORDÓN DE EXTENSIÓN DE CALIBRE MÍNIMO
TAMAÑOS RECOMENDADOS PARA USO CON MÁQUINAS ELÉCTRICAS ESTACIONARIAS
Capacidad
Nominal
En
Amperios Voltios
Longitud Total
Del Cordon En
Pies
Calibre Del Cordon De
Extensión
0-6 120 Hasta 25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120 Hasta 25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120 Hasta 25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120 Hasta 25 14 AWG
12-16 120 25-50 12 AWG
12-16 120 NO SE RECOMIENDA LONGITUDES MAYOR DE 50 PIES
CORDÓN DE EXTENSIÓN DE CALIBRE MÍNIMO
TAMAÑOS RECOMENDADOS PARA USO CON MÁQUINAS ELÉCTRICAS ESTACIONARIAS
Capacidad
Nominal
En
Amperios Voltios
Longitud Total
Del Cordon En
Pies
Calibre Del Cordon De
Extensión
0-6 240 Hasta 50 18 AWG
0-6 240 50-100 16 AWG
0-6 240 100-200 16 AWG
0-6 240 200-300 14 AWG
6-10 240 Hasta 50 18 AWG
6-10 240 50-100 16 AWG
6-10 240 100-200 14 AWG
6-10 240 200-300 12 AWG
10-12 240 Hasta 50 16 AWG
10-12 240 50-100 16 AWG
10-12 240 100-200 14 AWG
10-12 240 200-300 12 AWG
12-16 240 Hasta 50 14 AWG
12-16 240 50-100 12 AWG
12-16 240 NO SE RECOMIENDA LONGITUDES MAYOR DE 50 PIES
Fig. C
Fig. D-2
En todos los casos, asegúrese
de que el receptáculo en uso esté conectado a
tierra correctamente. Si no está seguro, contrate
a un electricista calificado para que verifique el
receptáculo.
