19
VERSATEC BASE SERIES 50Hz INSTALLATION MANUAL

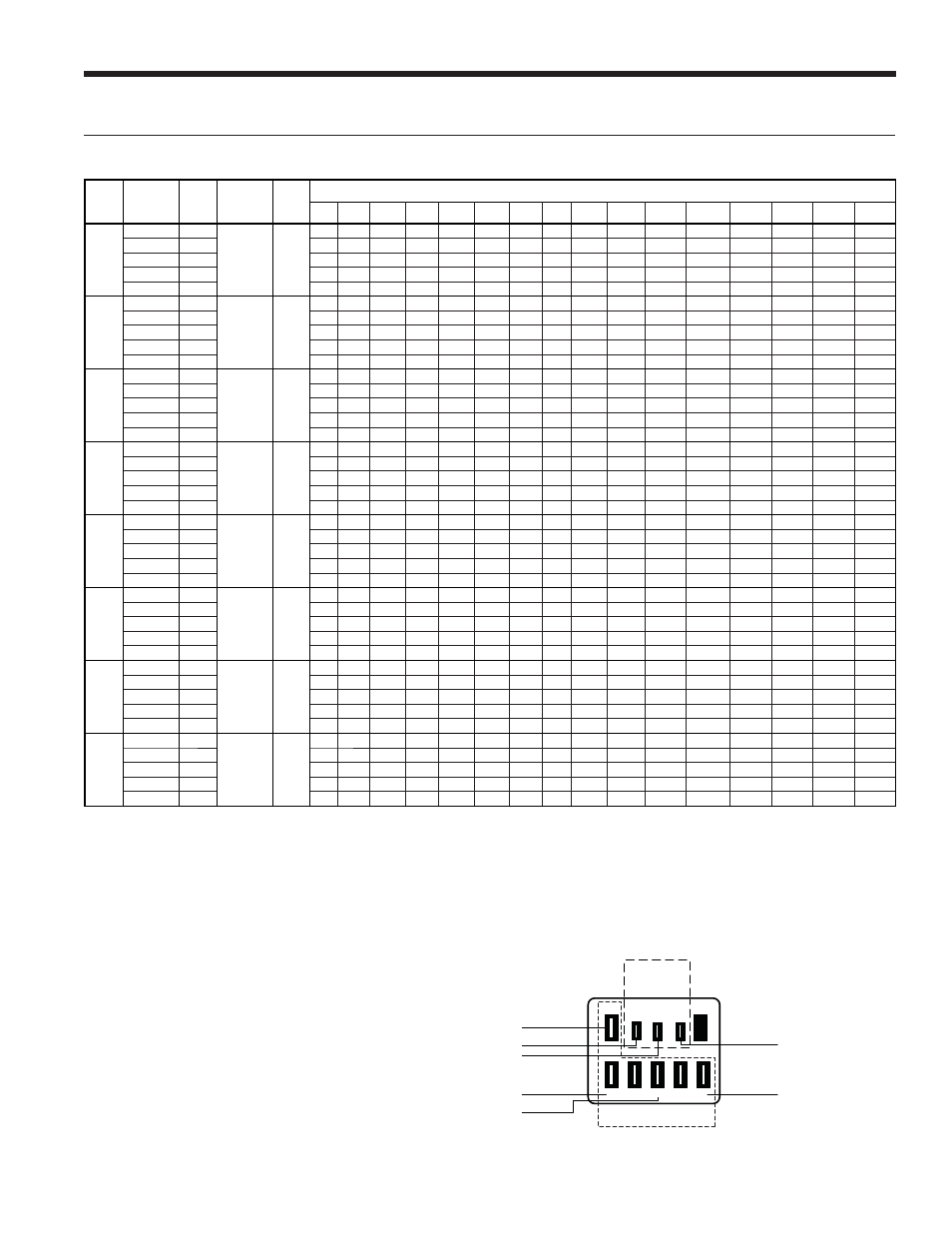

Blower Performance Data cont.
L G N
C
High Voltage
Connections
3/16 in.
1 2 3 4 5
G - Blue
Y1 - Red
AUX - Gray
C - Black
L - Orange
G - Green N - Brown
Low Voltage
Connections 1/4 in.
5-Speed ECM Motor
5-Speed ECM Motor Connections
Model
Motor
Spd
Motor
Tap
Blower
Size
Motor
kW
Airfl ow (L/s) at External Static Pressure
0 12.45 24.90 37.35 49.80 62.25 74.70 87.15 99.60 112.05 124.50 149.40 174.30 199.20 224.20 249.00
005
High 5
229 x 178 0.37
432 422 415 408 401 392 385 380 375 366 354 345 328 302 - -
Med High 4 380 370 361 354 349 342 333 323 314 309 300 286 252 - - -
Med 3 342 337 330 321 311 300 290 283 276 264 252 229 - - - -
Med Low 2 328 319 307 297 288 278 271 260 248 231 215 - - - - -
Low 1 309 283 260 250 240 231 224 205 186 165 - - - - - -
006
High 5
229 x 178 0.37
472 464 455 448 441 435 429 425 420 412 404 378 342 - - -
Med High 4 427 419 411 406 401 393 385 380 375 366 356 349 333 - -
Med 3 404 395 387 378 368 365 361 352 342 337 333 316 274 - -
Med Low 2 373 365 356 350 345 335 326 319 311 303 295 269 - - -
Low 1 290 283 276 267 257 247 236 221 205 192 179 - - - -
007
High 5
229 x 178 0.37
621 610 599 586 573 558 543 529 514 498 481 439 399 - - -
Med High 4 540 533 526 522 517 510 503 497 491 478 465 427 387 - - -
Med 3 481 475 470 461 453 448 444 435 427 422 418 401 375 347 - -
Med Low 2 463 454 446 441 437 428 420 414 408 400 392 380 368 340 - -
Low 1 375 367 359 348 337 333 328 320 311 307 302 271 250 - - -
009
High 5
229 x 178 0.37
663 651 639 629 618 602 585 570 555 536 517 479 422 366 - -
Med High 4 602 597 592 588 583 573 564 551 538 522 505 465 413 363 - -
Med 3 557 549 540 536 531 524 517 512 507 500 493 460 408 354 - -
Med Low 2 531 526 522 514 507 503 498 491 484 475 467 448 404 345 - -
Low 1 394 388 382 374 366 357 349 341 333 326 319 302 269 - - -
010
High 5
279 x 254 0.75
852 846 840 835 831 821 812 807 802 796 791 781 772 750 1550 1475
Med High 4 800 796 793 783 774 766 757 752 746 742 739 724 710 689 1395 1300
Med 3 757 752 746 736 727 719 710 704 698 694 689 670 651 616 1205 1135
Med Low 2 713 706 698 691 684 677 670 662 654 648 642 618 590 536 1055 1010
Low 1 632 624 616 605 595 588 580 572 564 555 545 491 432 413 - -
012
High 5
279 x 254 0.75
944 939 934 929 923 916 908 906 904 901 899 887 871 845 1655 1505
Med High 4 868 865 861 854 847 842 838 835 833 828 824 809 788 765 1540 1360
Med 3 828 822 816 811 805 801 798 794 791 781 772 755 734 706 1435 1300
Med Low 2 776 769 762 757 753 747 741 736 732 722 713 696 670 637 1265 1180
Low 1 675 667 658 654 649 641 632 623 614 602 590 552 500 470 930 875
015
High 5
279 x 254 0.75
1159 1152 1144 1139 1133 1128 1123 1116 1109 1102 1095 1083 1060 1026 2085 2015
Med High 4 1067 1062 1057 1049 1041 1036 1031 1023 1015 1006 998 984 965 946 1975 1930
Med 3 1010 1002 993 989 984 975 965 959 953 946 939 925 904 883 1835 1790
Med Low 2 949 942 934 926 918 913 908 900 892 884 875 861 840 824 1690 1645
Low 1 857 851 845 838 831 822 814 805 795 786 776 755 739 715 1470 1410
017
High 5
279 x 254 0.75
1180 1178 1175 1167 1159 1150 1142 1135 1128 1115 1102 1097 1076 1045 2120 1995
Med High 4 1085 1083 1081 1071 1062 1054 1045 1038 1031 1023 1015 998 982 963 1990 1915
Med 3 1026 1021 1015 1009 1003 991 979 972 965 958 951 934 918 899 1860 1820
Med Low 2 963 957 951 944 937 927 918 911 904 896 887 873 852 831 1725 1685
Low 1 873 865 857 850 842 833 824 815 807 794 781 762 746 722 1475 1300
Factory settings are in Bold 12/5/14
Air fl ow values are with dry coil and standard 1” fi lter
