13
INSTRUKTIONER OCH RESERVDELSLISTA FÖR
NR. 2S SERIES SKRUVMEJSLAR & BORRAR
SERIE “D”
Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan
du använder detta verktyg
LUFTTILLFÖRSEL
Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en
tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna vatten
och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.
SLANG OCH SLANGANSLUTNINGAR
Tillförselslangen bör ha en innerdiameter (ID) på minst 10 mm. Förlängningsslangar bör ha en ID på minst 13 mm. Använd
kopplingar och fattningar med en ID på minst 10 mm.
SMÖRJNING
Använd SIOUX luftmotorolja nr 288. En luftslangssmörjapparat, inställd på 2–4 droppar per minut, tillrådes. Om smörjapparat
inte används skall 1,2 ml olja, 12–15 droppar, tillsättas luftintaget dagligen.
Smörj dreven med SIOUX smörjmedel nr 289A var 100:e timme.
Smörj positiv och justerbara kopplingar med SIOUX smörjmedel nr 1232A var 40:e timme.
ANVÄNDNING
Tryck in utlösaren för att starta verktyget. Man kan kontrollera motorns hastighet genom att justera skruven överst på verktygets
baksida.
På verktyg med riktningsomkastning kontrolleras spindelns rotationsriktning av omkastningsspaken nederst framtill på
verktyget.
INFORMATION OM HUR KOPPLINGEN FUNGERAR
SKRUVMEJSLAR OCH MUTTERÅTDRAGARE
ÖVERSTEGRINGSDRIFT .......................... Spindeln rör sig med motorn. Motorn stegrar sig när åtdragaren är åtdragen
DIREKTKOPPLING ................................... Spindeln rör sig inte med motorn. Tryck mot spindeln kuggar in räta backar för att vrida
runt spindeln. Motorn stegrar när åtdragaren är åtdragen.
POSITIV KOPPLING VINKELBACK ......... Spindeln rör sig inte med motorn. Tryck mot spindeln kuggar in vinkelbackar för att
vrida spindeln. Kopplingen engagerar när en viss åtdragningsgrad har uppnåtts.
Vridmomentet på åtdragaren bestäms av hur hårt operatören skjuter på verktyget.
POSITIV KOPPLING GÄNGRULLBACK ... Liknar vinkelback med undantag för att fyra (4) rullar kuggar in i vinklade kuggar.
Engagerar snabbare och slaget blir inte så hårt. För tillämpningar som kräver lägre
moment.
JUSTERBAR KOPPLING ......................... Spindeln rör sig inte med motorn. Tryck mot spindeln engagerar kopplingen vilket
får spindeln att röra sig. När åtdragaren når ett förinställt vridmoment kommer
kopplingen att engageras. Om man justerar fjädertrycket kommer vridmomentet att
ändras.

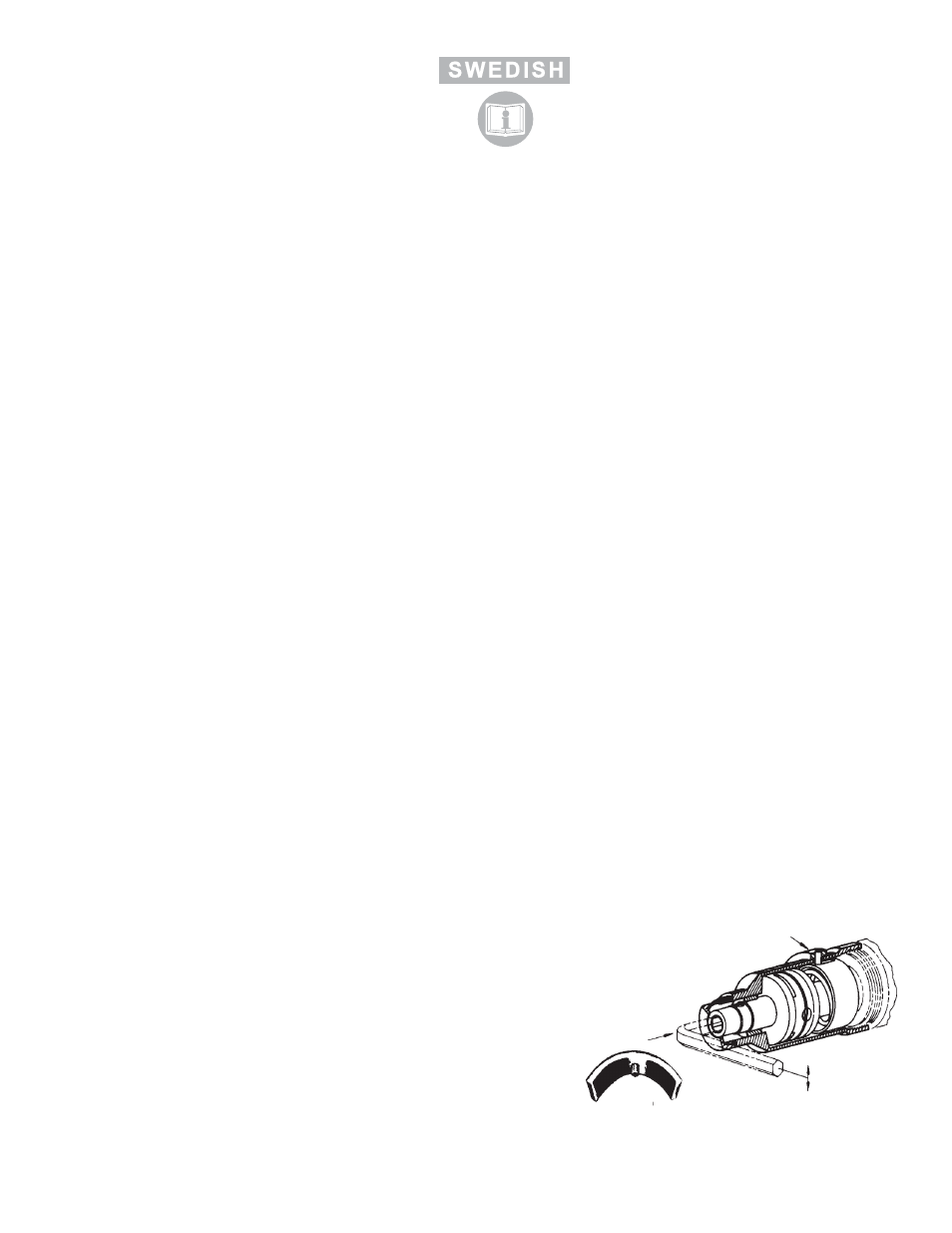

JUSTERINGAR AV JUSTERBAR KOPPLING
ÖVER 2,92 NM (25 IN-LBS)
För att justera kopplingen placeras justeringsnyckel (nr. 53099)
med stiftet genom öppningen i kopplingens hölje. Placera
sexkantsnyckeln (6,4 mm) i borrhållaren, tryck in och vrid tills
justeringsnycklen glider in i springan på kopplingens mutter. Håll
borrhållaren nedtryckt med sexkantsnyckeln och vrid medurs för att
öka och moturs minska vridmomentet.
BYT TILL GRÖN FJÄDER NR. 41284 FÖR VRIDMOMENTSTRYCK
UNDER 2,92 nm (25 In-lbs)
Placera återigen justeringsnyckeln som för ett högre vridmoment
men skjut in ett blad till en skruvmejsel genom öppningen till
borrhållaren tills den får kontakt med skåran längst in. Rotera
skruvmejseln tills justeringsnyckeln glider på plats. Rotera
skruvmejseln medurs igen för att öka och moturs för att minska
vridmomentet.
JUSTERINGSNYCKEL
TRYCK NED
SPINDEL FÖR ATT
ENGAGERA
KOPPLINGSKUGGAR
ÖKA
MINSKA
53099
