11
INSTRUCTIES EN STUKLIJST VOOR SCHROEVEDRAAIERS EN BOREN UIT DE 2S SERIE|
SERIENUMMER “D”
Voordat u met de machine aan de slag gaat, moet u deze instructies en de “Veiligheids-
voorschriften voor persluchtmachines” gelezen en begrepen hebben.
PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk 90 psig (6,2 bar) is bepalend voor een goed rendement van de machine.
Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange
levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan opgehoopt
hebben te verwijderen.
SLANG EN KOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale
binnendiameter van 1/2” (13 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8” (10
mm) hebben.
SMERING
Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit
af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er twee keer per dag 0,04 oz (1,2 cc,
12 tot 15 druppels) olie in de luchtaanvoeropening gevoegd worden.
Na elke werkcyclus van 100 uur moet de tandwielkast opnieuw met SIOUX N° 289A vet gesmeerd worden.
Positieve en regelbare koppelingen moeten om de 40 uur met SIOUX N° 1232A vet gesmeerd worden.
BEDIENING: ALGEMEEN
Druk de trekker in om het gereedschap te starten. De motorsnelheid kunt u regelen door aan de ingekeepte schroef te draaien
boven op de achterkant van de machine.
Op machines die twee richtingen kunnen uitdraaien, wordt de draairichting geregeld met het hendeltje onder aan de voorkant
van de machine.
INFORMATIE OVER KOPPELINGBEDIENING
SCHROEVENDRAAIERS EN MOERSLEUTELS
STILSTANDMECHANISME ...................... De spil draait met de motor. De motor slaat af wanneer de werktuighouder te vast
zit.
RECHTSTREEKSE KOPPELING .............. De spil draait niet met de motor. Indien u druk uitoefent op de spil, worden de rechte
kaken ingeschakeld om de spil te draaien. De motor slaat af wanneer de
werktuighouder te vast zit.
POSITIEVE KOPPELING-HOEKKAAK ..... De spil draait niet met de motor. Indien u druk uitoefent op de spil, worden de
hoekkaken ingeschakeld om de spil te draaien. De koppeling ratelt wanneer een
zekere spanning is bereikt. De torsiekracht op de werktuighouder wordt bepaald door
de drukkracht van de bediener op de machine.
POSITIEVE KOPPELING ROLKAKEN ..... Het zelfde als bij de hoekklem, behalve dat de hoektanden ingeschakeld worden
door 4 rollen. De palletjes werken sneller en de klap is minder hard. Bestemd voor
toepassingen die een lager moment vereisen.
REGELBARE KOPPELING ........................ De spil draait niet met de motor. Indien u druk uitoefent op spil, wordt de koppeling
ingeschakeld, welke de spil doet draaien. Wanneer de werktuighouder een vooraf
ingesteld koppel bereikt, begint de koppeling te ratelen. U kunt het koppel wijzigen
door de druk op de veer aan te
passen.

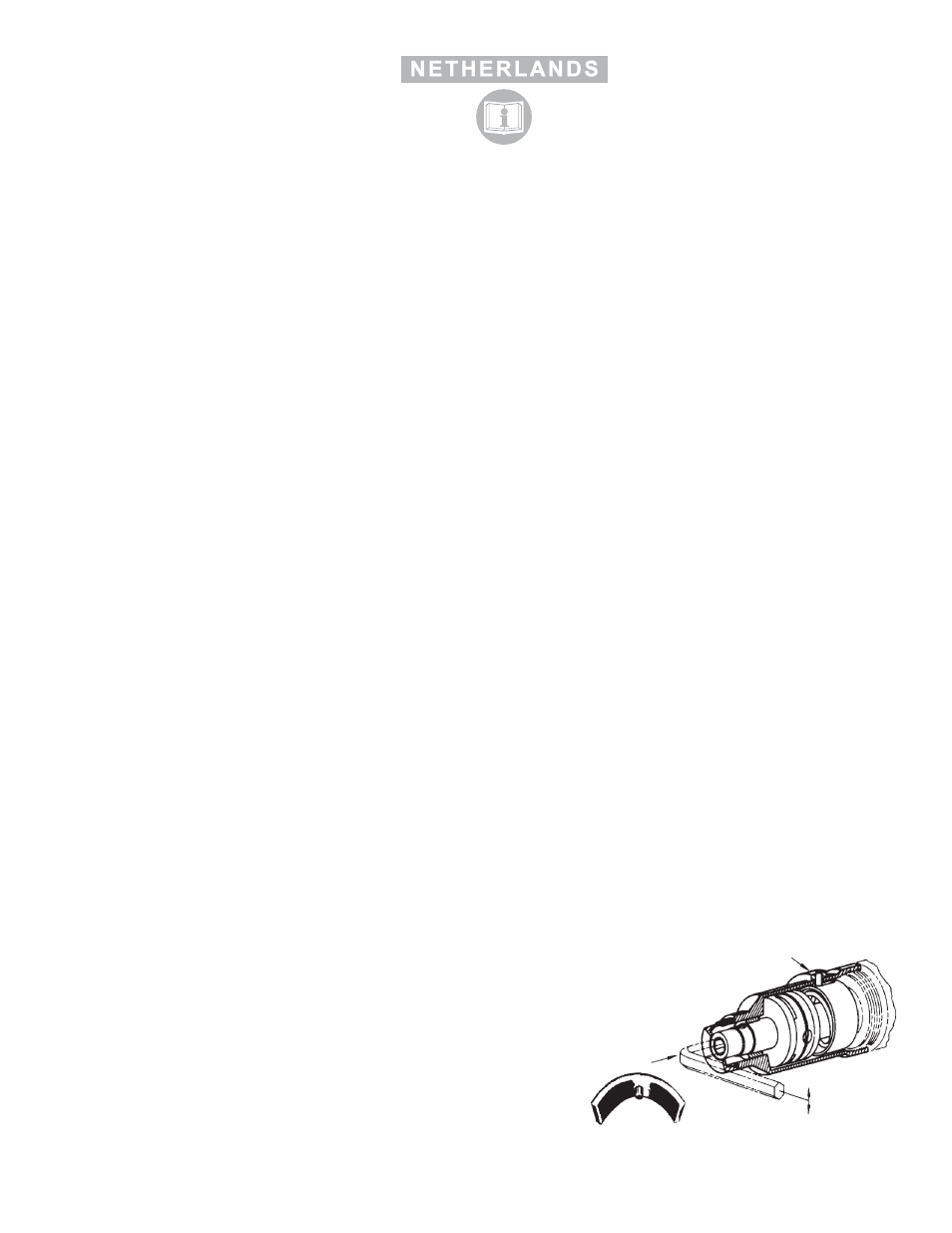

AFSTELLING VAN REGELBARE KOPPELING
BOVEN 25 PSI
Om de koppeling te regelen, dient u de regelsleutel (No. 53099) met de
pin door de opening in de behuizing van de koppeling te brengen. Plaats
de ¼” (6,4 mm) zeskantsleutel in de boorhouder, duw deze in en draai
tot de regelsleutel in de sleuf van de koppelmoer valt. Hou de boorhouder
ingedrukt met de zeskantsleutel en draai met de klok mee om het koppel
te verhogen en tegen de klok in om het koppel te verlagen.
ONDER 25 PSI, VERANDER NAAR DE GROENE VEER NO. 41284
Plaats de regelsleutel opnieuw in de stand voor een hoger koppel, maar
plaats een schroevendraaier door de boorhouderopening totdat deze de
uiterste sleuf raakt. Draai de schroevendraaier tot de regelsleutel op zijn
juiste plaats zit en draai opnieuw de schroevendraaier met de klok mee
om het koppel te verhogen en tegen de klok in om het te verlagen.
REGELSLEUTEL
DRUK SPIL IN OM
KOPPELKAKEN IN
TE SCHAKELEN
VERLAGEN
VERHOGEN
53099
