64 Preparación de su combo TV
Para conectar un dispositivo de S-Video estándar a los conectores AV1:
1 Enchufe un cable de S-Video (4) en el toma de salida S-Video en un
dispositivo de S-Video (1) y en el toma S-VIDEO (5) de la parte
posterior de su combo TV.
2 Enchufe los cables de audio RCA (2) en los tomas de salida de
audio del dispositivo de S-Video y en los tomas AUDIO L (Audio
Izq.) y AUDIO R (Audio Der.) (1) de la parte posterior de su
combo TV.
3 Encienda su combo TV.
4 Presione INPUT (Entrada) y
o para seleccionar S-Video.

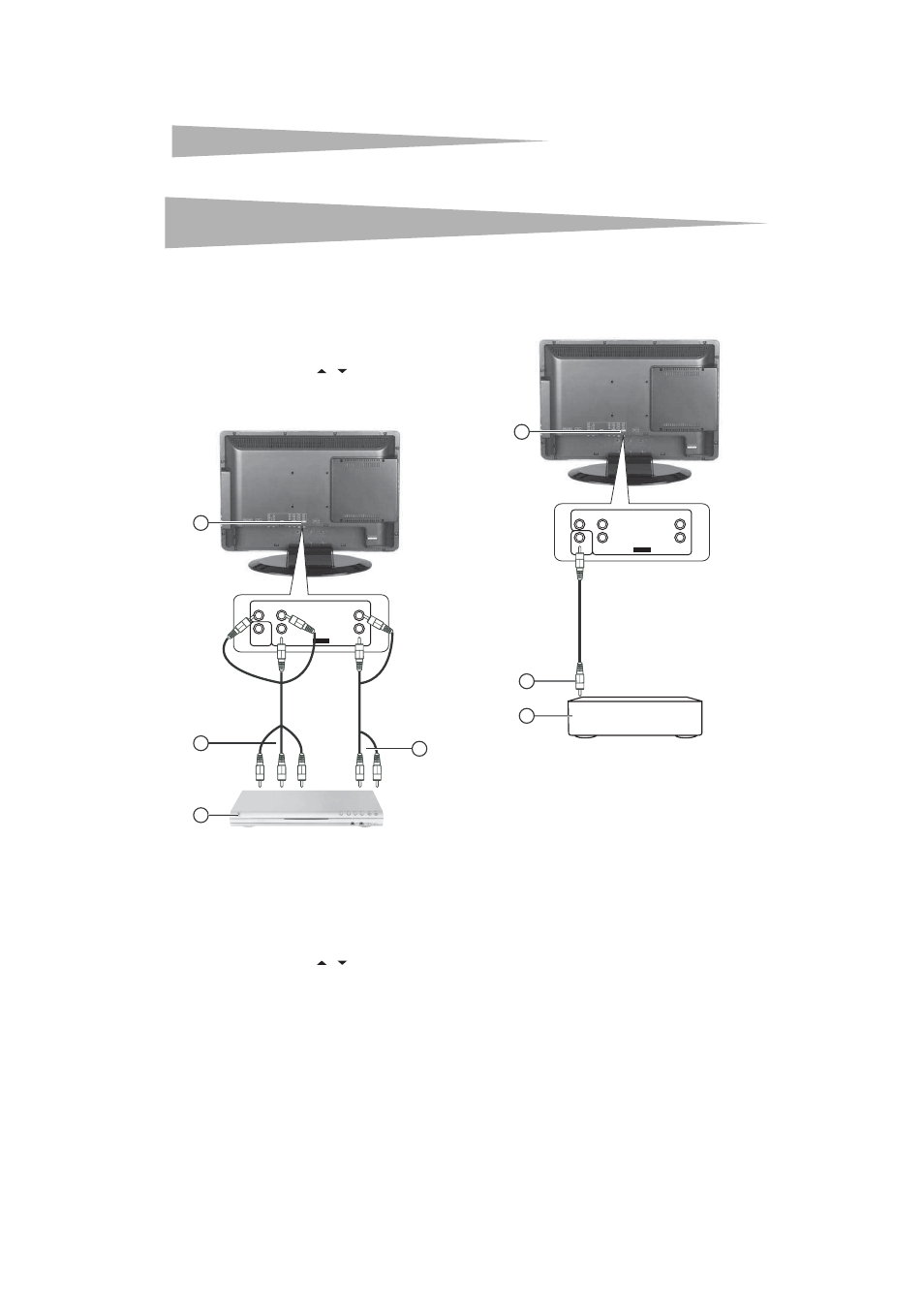

Conexión de un dispositivo de video de
componentes
Para conectar una fuente de barrido progresivo o video HDTV a los tomas
Y/Pb/Pr:
1 Enchufe un cable de video de componentes (2) en un dispositivo
de video de barrido progresivo o HDTV (1) y en los tomas Y/Pb/Pr
(3) de la parte posterior de su combo TV.
2 Enchufe los cables de audio RCA (4) en los tomas de salida de
audio del dispositivo de video de barrido progresivo o HDTV y en
los tomas AUDIO L (Audio Izq.) y AUDIO R (Audio Der.) inferiores
(3) de la parte posterior de su combo TV.
3 Encienda su combo TV.
4 Presione INPUT (Entrada) y
o para seleccionar
Component (Componentes).
Conexión de un decodificador Dolby
Digital
Puede conectar su combo TV a un amplificador equipado con un
decodificador o procesador Dolby
® Digital para escuchar un DVD en modo
de sonido envolvente.
Para conectar a un amplificador equipado con un decodificador Dolby
Digital:
1 Retire la cubierta de los puertos en la parte posterior de su
combo TV.
2 Enchufe un cable coaxial (2) en el toma Dolby Digital del
amplificador (1) y en el toma COAXIAL OUTPUT (Salida coaxial)
(3) en la parte posterior de su combo TV.
C B / P B
Y C R / P R
L
R
INPUT
AUDIO
COAXIAL
1
3
2
4
3
C B / P B
Y C R / P R
L
R
INPUT
AUDIO
COAXIAL
2
1 Amplificador con decodificador Dolby
Digital
