Installation de l’appareil 35
Connexion d’un périphérique vidéo
standard

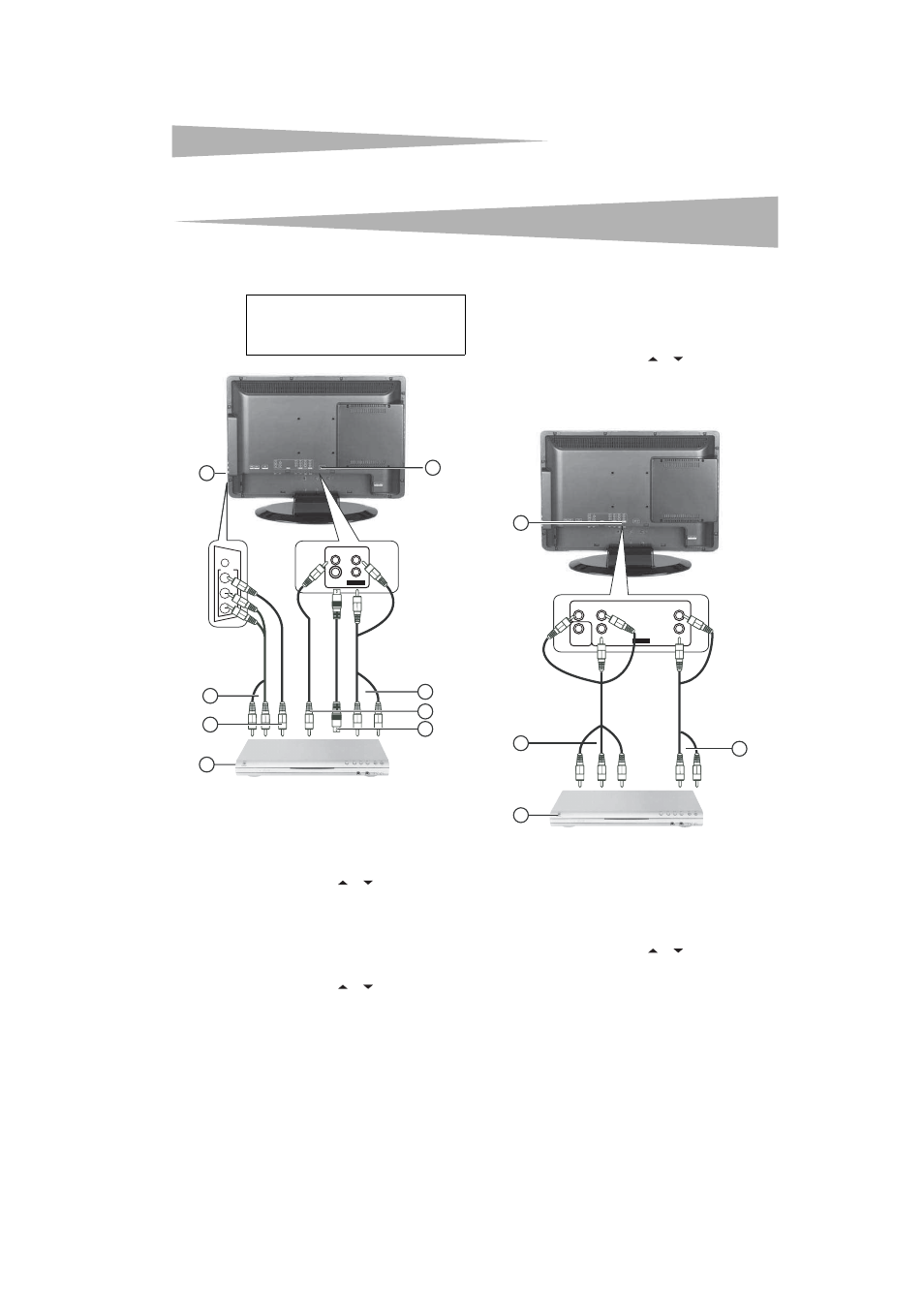

Pour connecter un périphérique vidéo standard aux prises AV1 :
1 Brancher un câble vidéo RCA (2) à un périphérique vidéo standard
(1) et à la prise VIDEO au dos de l'appareil.
2 Brancher les câbles audio RCA (2) à la prise de sortie audio du
périphérique vidéo et aux prises AUDIO L (Audio G) et AUDIO R
(Audio D) supérieures au dos de l'appareil.
3 Allumer l’appareil.
4 Appuyer sur INPUT (Entrée) et
ou pour sélectionner AV1.
Pour connecter un périphérique vidéo aux prises AV2 :
1 Brancher le connecteur vidéo RCA (7) à un périphérique vidéo
standard (1) et à la prise VIDEO (8) sur le côté de l'appareil.
2 Brancher les connecteurs audio RCA (6) aux prises de sortie audio
du périphérique vidéo et aux prises AUDIO L et AUDIO R (8) sur le
côté de l'appareil.
3 Allumer l’appareil.
4 Appuyer sur INPUT (Entrée) et
ou pour sélectionner AV2.
Pour connecter un périphérique S-Vidéo standard aux prises AV1 :
1 Brancher un câble S-Vidéo (4) à la prise de sortie S-Vidéo d'un
périphérique S-Vidéo (1) et à la prise S-VIDEO (5) au dos de
l'appareil.
2 Brancher les câbles audio RCA (2) aux prises de sortie audio du
périphérique S-Vidéo et aux prises AUDIO L et AUDIO R (1) au dos
de l'appareil.
3 Allumer l’appareil.
4 Appuyer sur INPUT (Entrée) et
ou pour sélectionner
S-Video.
Connexion d’un périphérique vidéo à
composantes
Pour connecter une source vidéo à balayage progressif ou HDTV aux prises
Y/Pb/Pr :
1 Brancher un câble vidéo à composantes (2) au périphérique vidéo
à balayage progressif ou TVHD (1) et aux prises Y/Pb/Pr (3) au dos
de l'appareil.
2 Brancher les câbles audio RCA (4) aux prises de sortie audio du
périphérique vidéo à balayage progressif ou TVHD et aux prises
AUDIO L et AUDIO R inférieures (3) sur le côté de l'appareil.
3 Allumer l’appareil.
4 Appuyer sur INPUT (Entrée) et
ou pour sélectionner
Component (Composantes).
Remarque
L’appareil peut accepter de multiples sources
d'entrée vidéo. Pour des connexions vidéo
temporaires ou à accès facile, utiliser les prises
latérales (AV2). Pour des connexions plus
permanentes, utiliser les prises arrière (AV1).
VIDEO AUDIO
L
PHONES
VIDEO
L
AUDIO
INPUT 2 R
S-VIDEO INPUT 1
5
8
R
6
7
1
4
2
3
C B / P B
Y C R / P R
L
R
INPUT
AUDIO
COAXIAL
1
3
2
4
