Avalue EMS-CDV User Manual
Page 21

Quick Reference Guide
EMS-CDV Quick Reference Guide 21

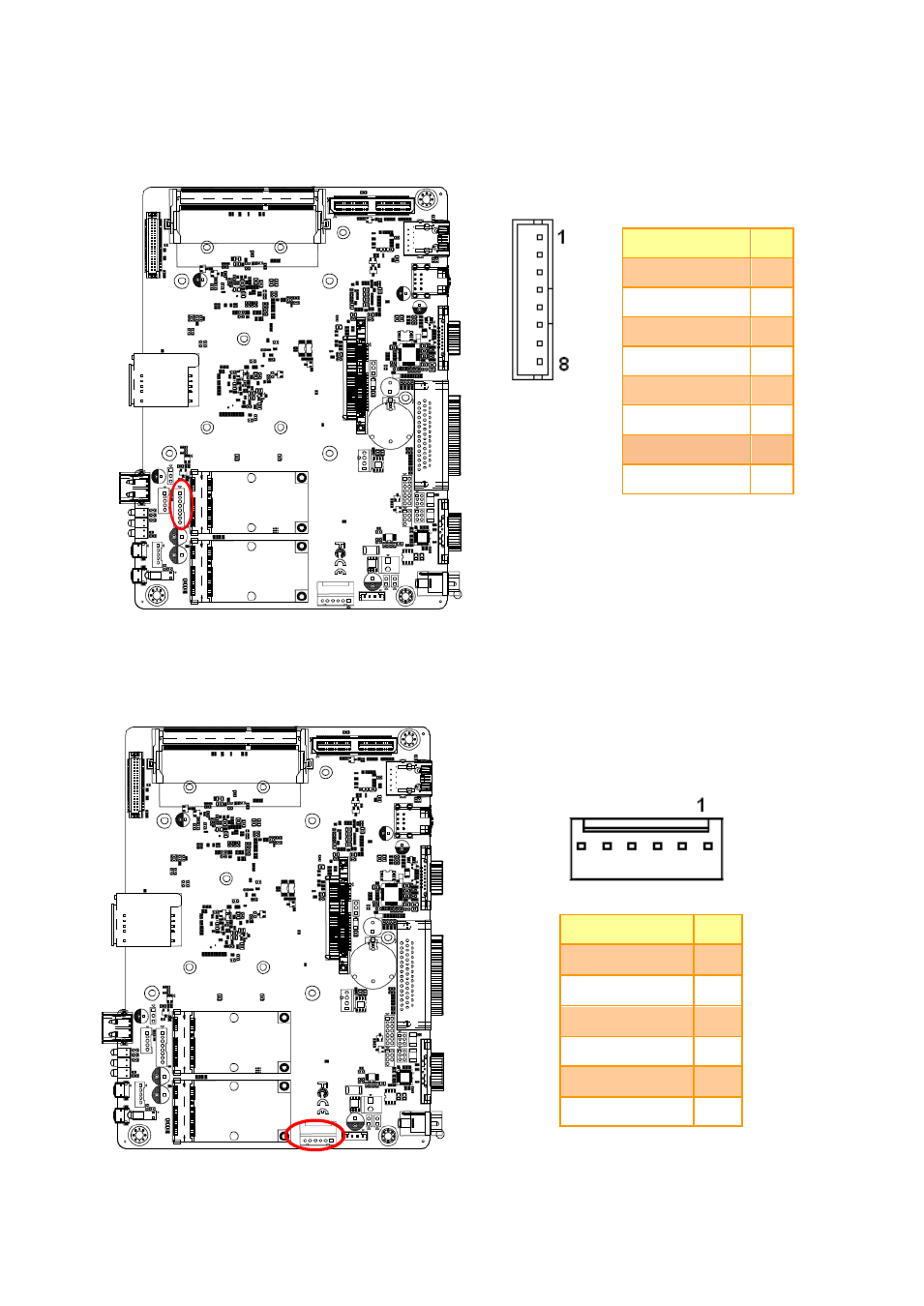

2.4.9
Front Panel Connector 2 (CN2)
Signal
PIN
SATA_LED+
1
SATA_LED-
2
LAN ACT LED+
3
LAN ACT LED-
4
LAN LINK100+
5
LAN LINK100-
6
LAN LINK1000+
7
LAN LINK1000-
8
2.4.10
DC Output connector (DCOUT_S)
Signal
PIN
DCIN
1
DCIN
2
DCIN
3
GND
4
GND
5
GND
6
