20 EMS-CDV Quick Reference Guide

2.4.7

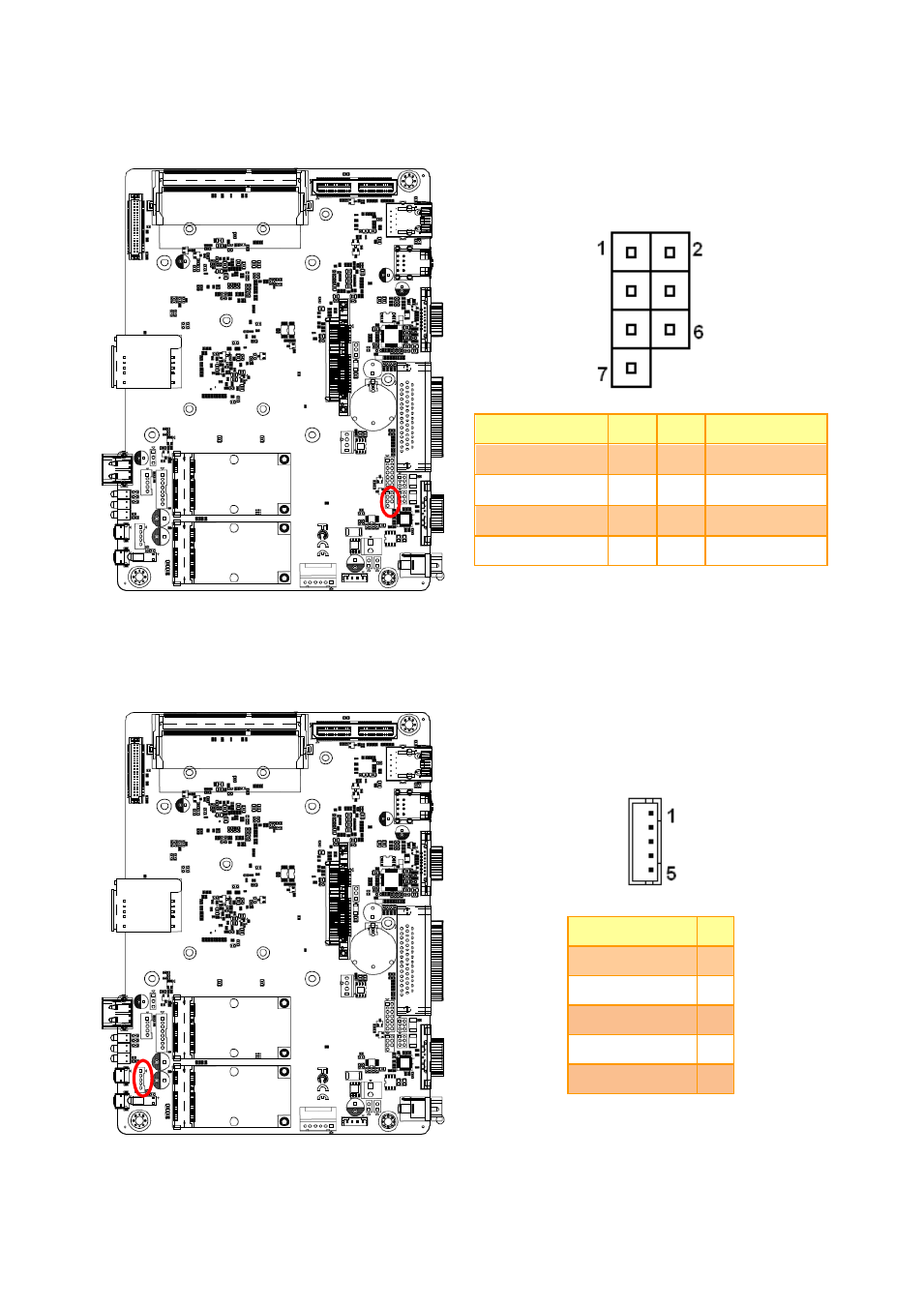

SPI connector (SPI1)

Signal

PIN

PIN

Signal

+3V

1

2

GND

SPI_CS#

3

4

SPI_CLK

SPI_SO

5

6

SPI_SI

SPI_HOLD#

7

2.4.8

Front Panel Connector 1 (CN1)

Signal

PIN

PWRBTN#

1

RESET#

2

GND

3

POWER LED+

4

POWER LED-

5
