56 - Spanish
1
2
3
4
5
6
7 8 9
10
11
12
13 14

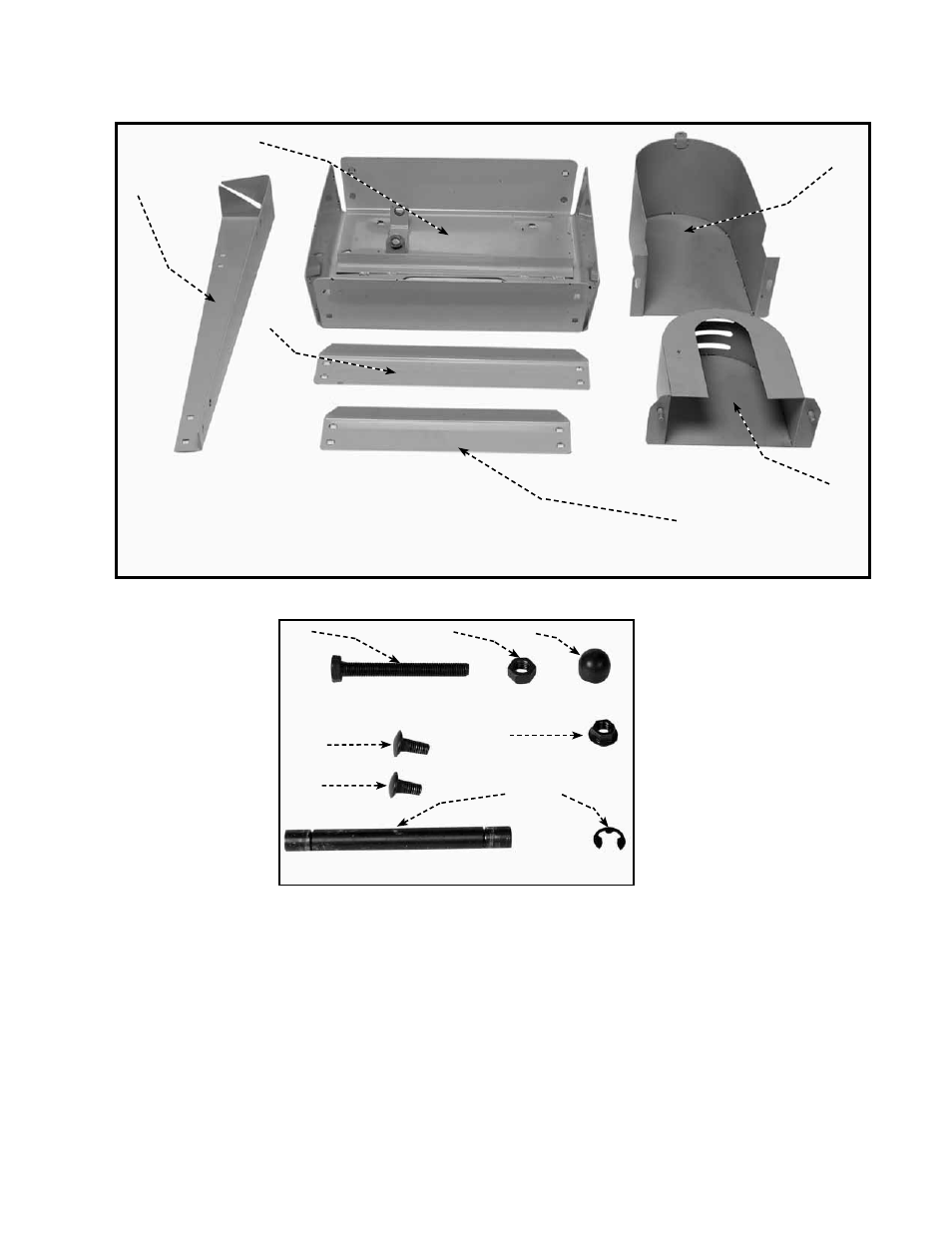

PIEZAS ABIERTAS DEL SOPORTE DEL MODELO 28-276
1. Patas (4)
2. Parte superior de la base de soporte
3. Refuerzo largo (2)
4. Refuerzo corto (2)
5. Protector de la polea superior
6. Protector de la polea inferior
7. Tornillo de cabeza hexagonal M10 x 1.5 x 80 mm
8. Tuerca hexagonal M10 x 1.5
9. Tapa amortiguadora
10. Tornillo de cabeza redonda con pestaña M8 x 1.25
x 16 mm (4)
11. Tornillo de carruaje de cabeza redonda con
pestaña M8 x 1.25 x 16 mm (32)
12. Tuerca hexagonal con pestaña M8 x 1.25 (38)
13. Eje (para sujetar la placa del motor a la parte
superior de la base de soporte)
14. N. Anillo en C de 9 mm (2)
