34 - French

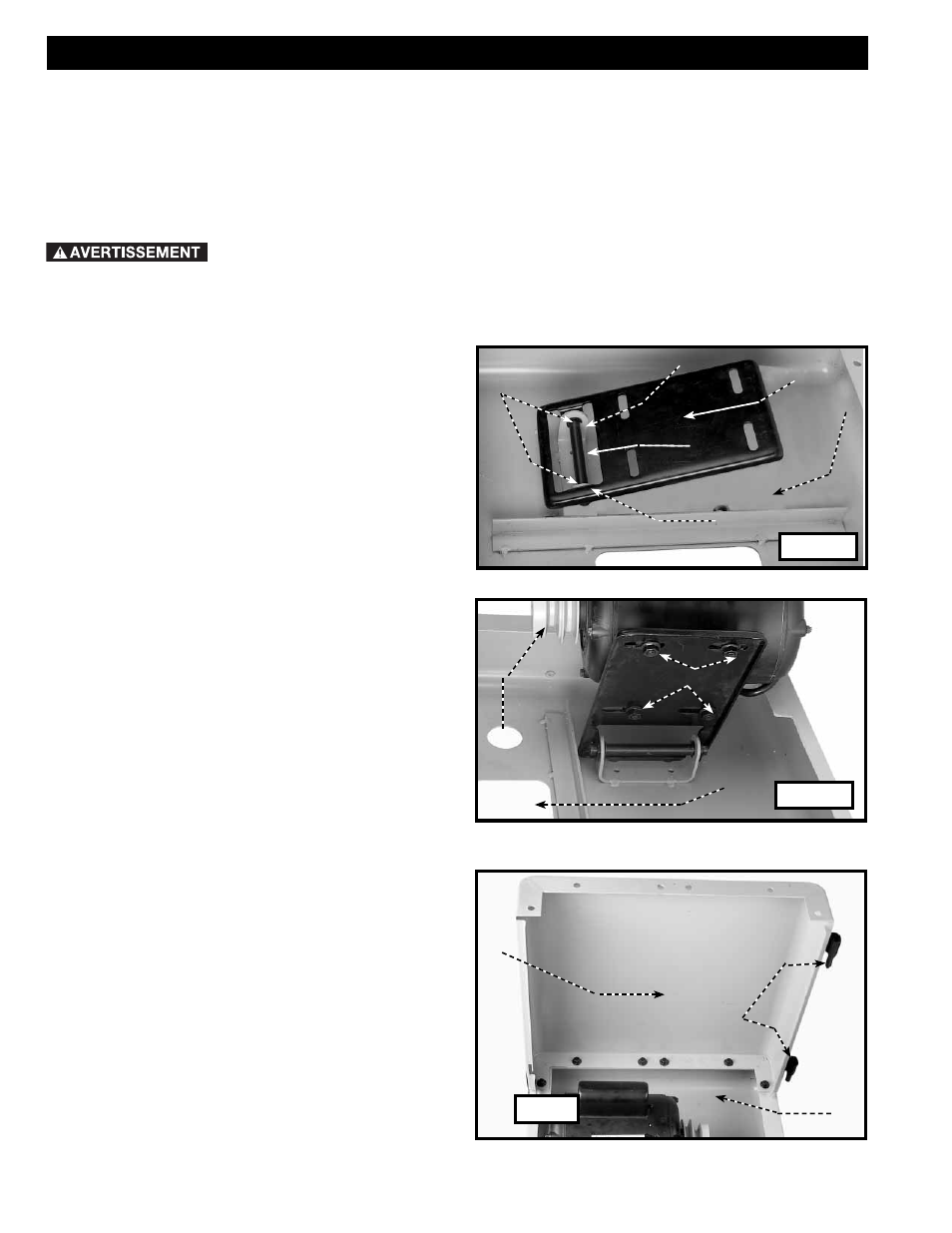

1. Placer le dessus du socle (A) fig. 5, sur une surface
plane.
2. Aligner les deux trous du plateau de montage moteur (E)
fig. 5, avec les deux trous (B) du dessus du socle (A).
3. Insérer la tige (D) dans les trous du plateau de montage
moteur et du dessus du socle.
4. Insérer les deux anneaux « C » de retenue (C) fig. 5, sur la
tige.
5. Aligner les quatre trous du support du moteur avec les
quatre trous (C) fig. 6, du plateau de montage moteur.
REMARQUE: confirmer que la poulie moteur (A) fig. 6, est
assemblée du même côté que l’ouverture (B) prévue pour la
courroie.
6. Insérer une vis d’accouplement à tête ronde (M8 x 1,25 x
16 mm) dans le trou du support du moteur et dans celui
du plateau de montage moteur.
7. Visser un écrou hexagonal à embase (M8x1,25) sur la
vis.
8. Répéter l’assemblage pour les trois autres trous.
9. Aligner les trous du panneau latéral (A) fig. 7, avec ceux du
dessus du socle (B).
REMARQUE: confirmer que les gonds des charnières (C) fig.
7, pointent en direction du dessus du socle.
10. Insérer une vis d’accouplement à tête hexagonale
(M8x1,25x16 mm) dans le trou du panneau latéral et dans
celui du dessus du socle.
11. Visser un écrou à embase (M8x1,25) sur la vis.
REMARQUE: visser lâchement la boulonnerie pour un réglage
ultérieur.
12. Répéter l’assemblage pour les cinq autres trous.
13. Attacher l’autre panneau latéral de la même façon.
ASSEMBLAGE DU SOCLE FERMÉ DU MODÈLE 28-206
Pour sa propre securite, ne pas brancher la machine a une source d'alimentation jusqlu'a ce que la
machine soit entierment assemblee, ni avant d'avoir lu et compris l'integralite de ce mode d'emploi.
ASSEMBLAGE
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE
DURÉE ESTIMÉE POUR L’ASSEMBLAGE
L’assemblage de l’appareil exige deux heures ou moins..
Clй а fourche de 13 mm - Clй а fourche de 8 mm - Clé ajustable
A
B
E
D
C
C
A
B
C
A
B
C
Fig. 5
Fig. 6
Fig. 7
