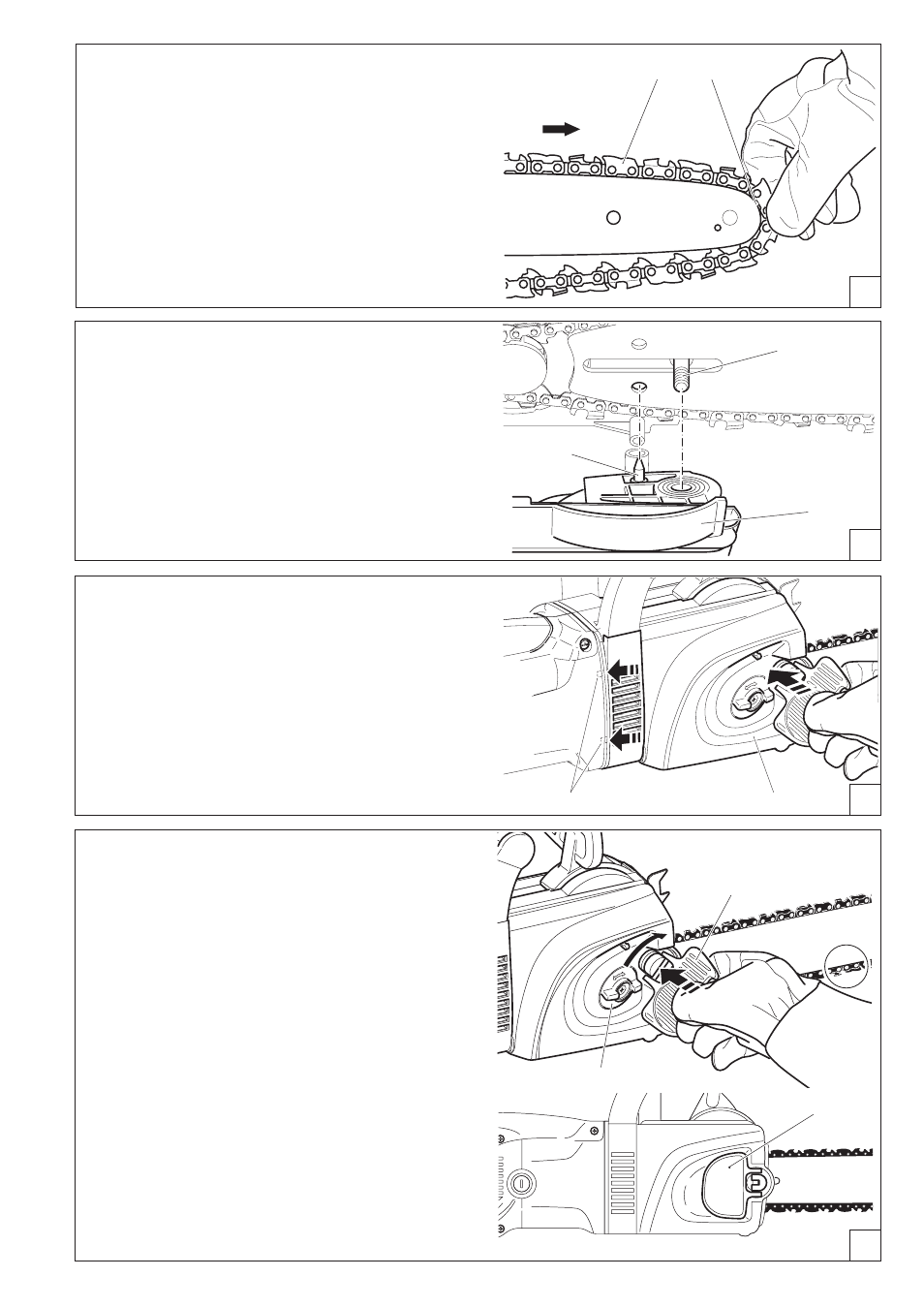

Alienar el taladro de alojamiento en la protección dentada para
cadena con los pernos de anclaje (11).
Girando el tornillo tensor de la cadena (H/14) hacer concordar el
perno de tensión de la cadena (12) con el agujereado del riel.
Apretar suavemente el carril de la sierra con la mano izquierda
en contra del alojamiento en la carcasa y colocar la cadena
de la sierra (9) alrededor de la nariz de piñon (10) del carril de
la sierra y mientras tanto tirar suavemente de la cadena de la
sierra en la dirección que señala la flecha.
E
H
Tensar la cadena de sierra
Atornillar la protección dentada para cadena (3), enroscando
fuertemente pero sin apretarla demasiado y a la vez girar el
tensor rápido de la protección dentada para cadena (2, en
dirección de las agujas del reloj).
Levantar un poco la punta del rail de la sierra y girar el tensor
de la cadena (14) en direccción de las agujas del reloj, hasta
que la cadena de la sierra haya encajado en la ranura-guía de
la parte inferior del carril (véase el círculo).
Volver a apretar el tensor rápido de la protección de la rueda
dentada para cadena (2) y atornillar en el sentido de las agu-
jas del reloj.
Soltar el tensor rápido de la protección de la rueda dentada para
cadena (2) (quitarle la carga) hasta que pueda girarse a voluntad,
y luego volver a cerrar tal como se muestra en la imágen.
9 10
14
2
2
11
3
12
G
Presionar primero la protección dentada para cadena (3) en el
soporte (13) y después deslizar en el perno de anclaje (F/11).
