Poser le guide (7) et pousser contre le pignon à chaîne (6).

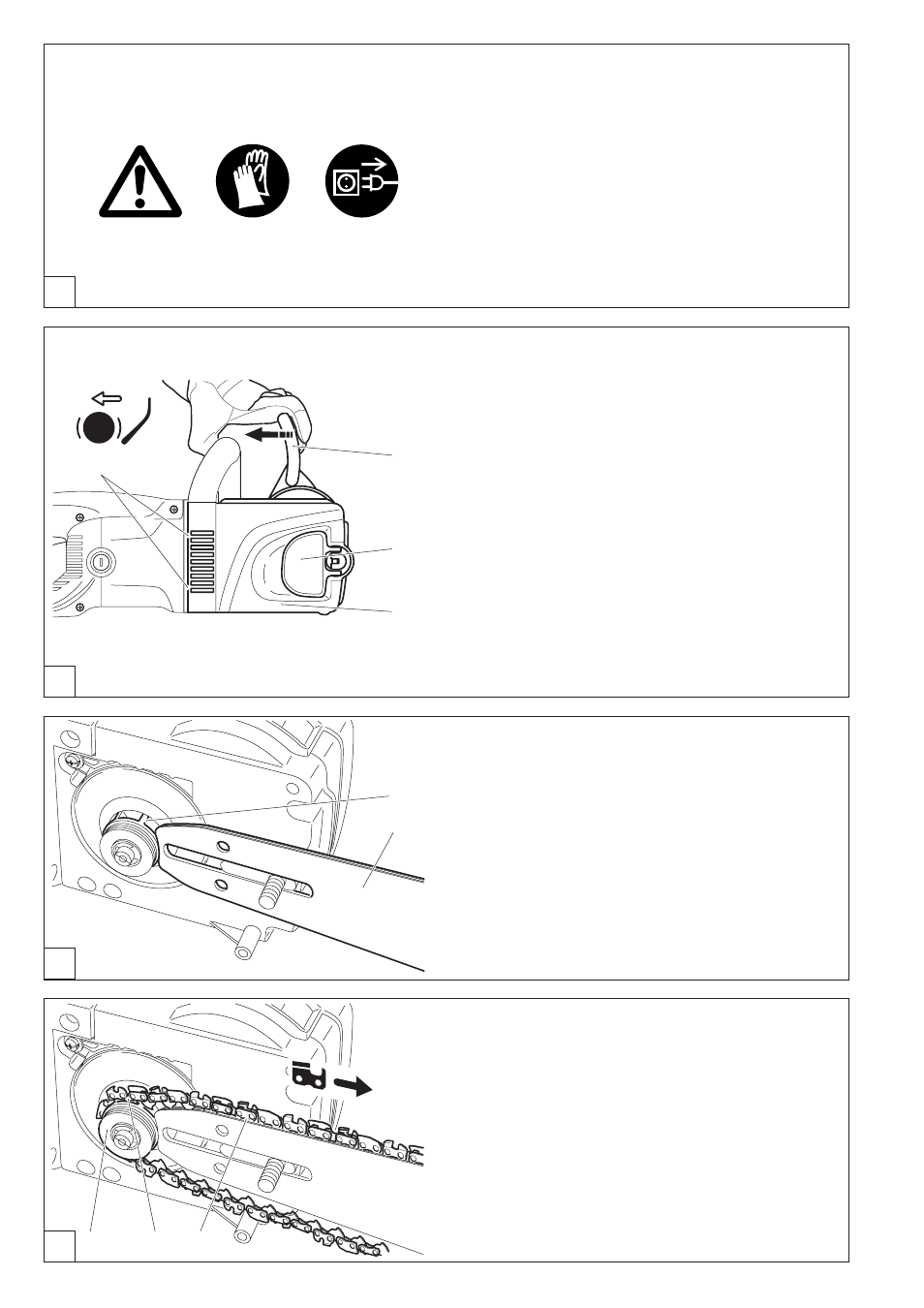

Montage du guide-chaîne et de la chaîne
Poser la tronçonneuse électrique sur un support stable et
procéder de la façon suivante pour monter la chaîne et le
guide-chaîne:
Desserrer le frein de chaîne en tirant le protège-mains (1) dans
le sens de la flèche.
Relever le tendeur rapide du pignon à chaîne (2) (voir aussi
Figure G).
Enfoncer le tendeur rapide du protège-pignon à chaîne contre
la tension du ressort et tourner lentement dans le sens in-
verse des aiguilles jusqu’à ce qu’il s’enclenche. Continuer à
pousser et tourner le plus possible dans le sens inverse des
aiguilles.
Relâcher le tendeur rapide du protège-pignon à chaîne (ré-
duire la tension) et le remettre à la position initiale en tournant
dans le sens des aiguilles et répéter l’opération autant de
fois que nécessaire jusqu’à ce que le protège-pignon à chaîne
(3) soit dévissé.
Ecarter légèrement le protège-pignon à chaîne (3), le tirer des
deux fixations (4) arrière et le retirer.
A
B
C
D
Poser la chaîne de scie (9) sur le pignon à chaîne (6). Intro-
duire de la main droite la chaîne de scie dans la rainure de
guidage supérieure (8) du guide.
Les bords coupants de la chaîne doivent être dirigés dans
le sens de la flèche sur le côté supérieur du guide.
MISE EN ROUTE
ATTENTION: Porter obligatoirement des gants de protec-
tions pour tous les travaux à la chaîne et au
guide-chaîne. Enlever la fiche de contact.
ATTENTION: La tronçonneuse électrique ne peut être
démarrée qu’après le montage complet et le
contrôle effectué!
