Clavija del conjunto del
Coloque en posición el cubo hexagonal del piñón hacia la
rueda de fricción al deslizar el piñón sobre el eje hexagonal.
Vea la Figura 35.
de la armadura y a través del conjunto de la rueda de
fricción.
• Inserte el eje hexagonal a través del piñón y del
separador. Vea la Figura 35. Asegúrese que la
cadena enganche los piñones pequeño y grande.
Nota: Coloque el piñón en el eje hexagonal, si el mismo
cayó de la limpiadora de nieve al extraer el eje hexagonal.
del pinon

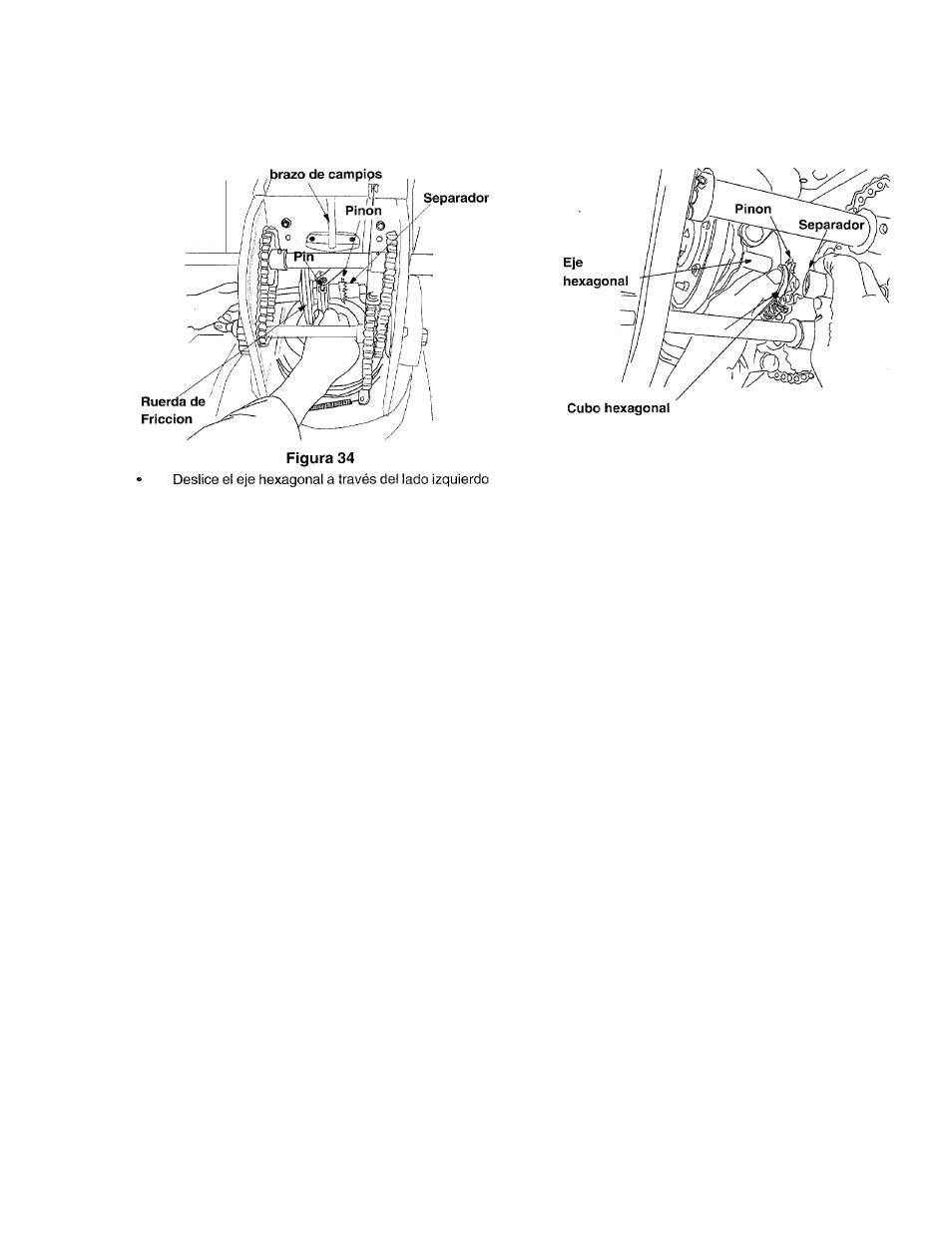

Figura 35
• Alinee el eje hexagonal con el rodamiento derecho
y guíe cuidadosamente el rodamiento izquierdo
dentro del lado izquierdo de la armadura.
• Reensamble la cubierta del propulsor con los cuatro
tornillos que se extrajeron antes.
Nota: Asegúrese de extraer el trozo de plástico colocado
debajo de la tapa de gasolina, de haberlo colocado.
