MONTAJE
IMPORTANTE: Esta máquina salió de fábrica sin gasolina
y sin aceite en el motor. Después de armarla, ver la sec­
ción OPERACION en este manual para Informarse sobre el
llenado de aceite del motor y el tipo de combustible.
NOTA: Para determinar los lados derecho e Izquierdo de la
aspiradora para jardines, situarse detrás de la máquina, en
posición de manejarla. Ver la figura 1.
La aspiradora para jardines fue armada en la fábrica, con la
excepción del manillar, recolector y tubo de soplado. Estos
componentes se envían sueltos en la caja de cartón. En la
caja también se Incluyen anteojos de seguridad y una
botella de 20 onzas de aceite para motor. Ver la figura 1.
DESEMBALAJE
• Cortar las esquinas de la caja.
• Retirar todos los Insertos de embalaje.
• Retirar todas las piezas sueltas.
• Asegurarse de retirar todas las piezas y la literatura
de la caja antes de desecharla.
PIEZAS SUELTAS

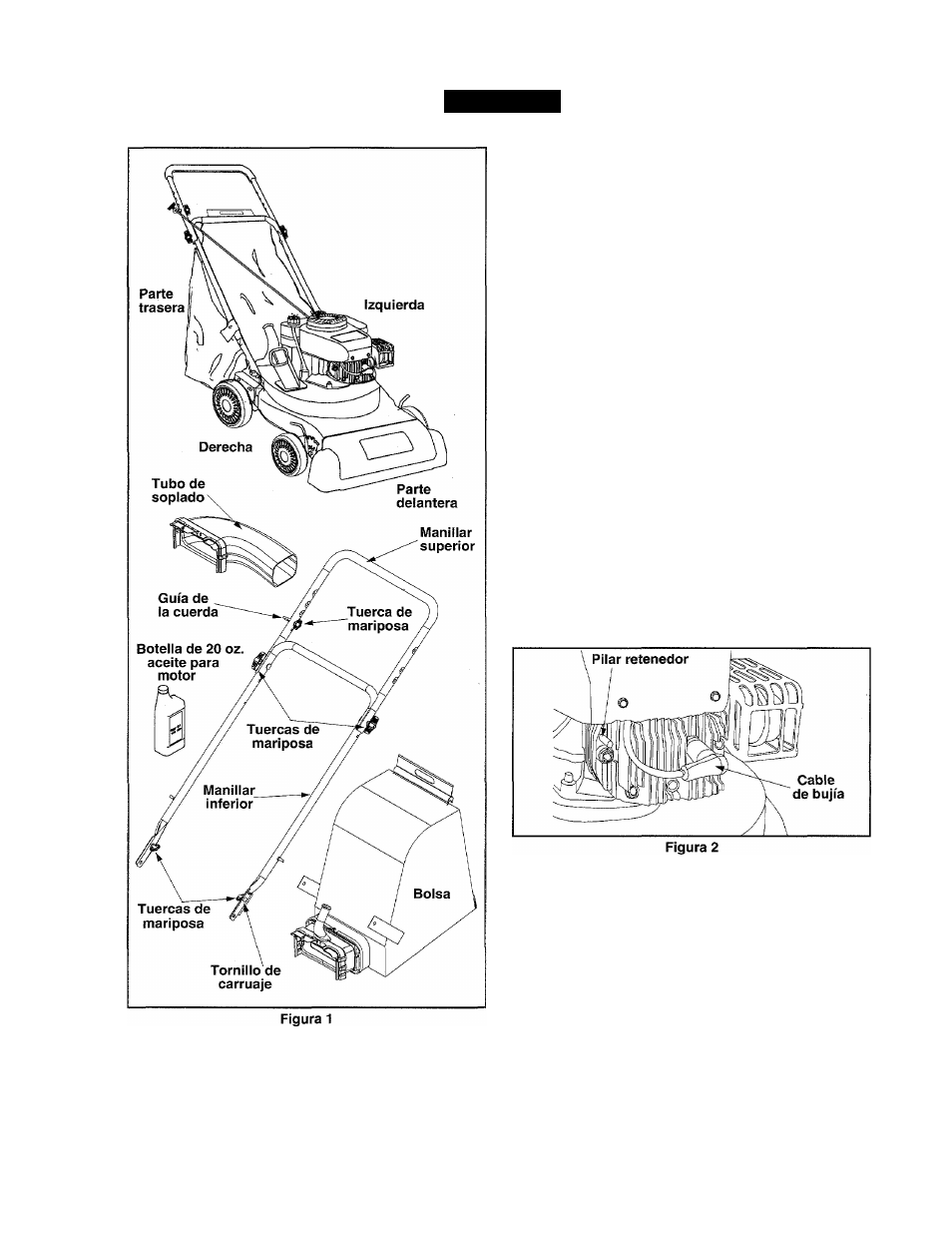

Ver la figura 1
1
.
2
.
3.
4.
5.
6 .
Montaje del manillar
Recolector (bolsa)
Montaje del tubo de soplado
Anteojos de seguridad (no se muestran)
Botella de 20 onzas de aceite para motor
Manual del operador
DESCONEXION DE LA BUJIA
Ver la figura 2
Antes de comenzar a armar la nueva aspiradora para
jardines, desconectar el cable de la bujía y conectarlo a
tierra en el pilar retenedor en el motor. Esto impedirá el
arranque accidental del motor.
INSTALACION DEL MANILLAR
• Plegar el manillar superior hasta que quede alineado
con el manillar Inferior. Ver la figura 1.
• Fijarlo bien apretando las tuercas de mariposa
superiores, las cuales conectan juntos los dos
manillares.
