— 20 —

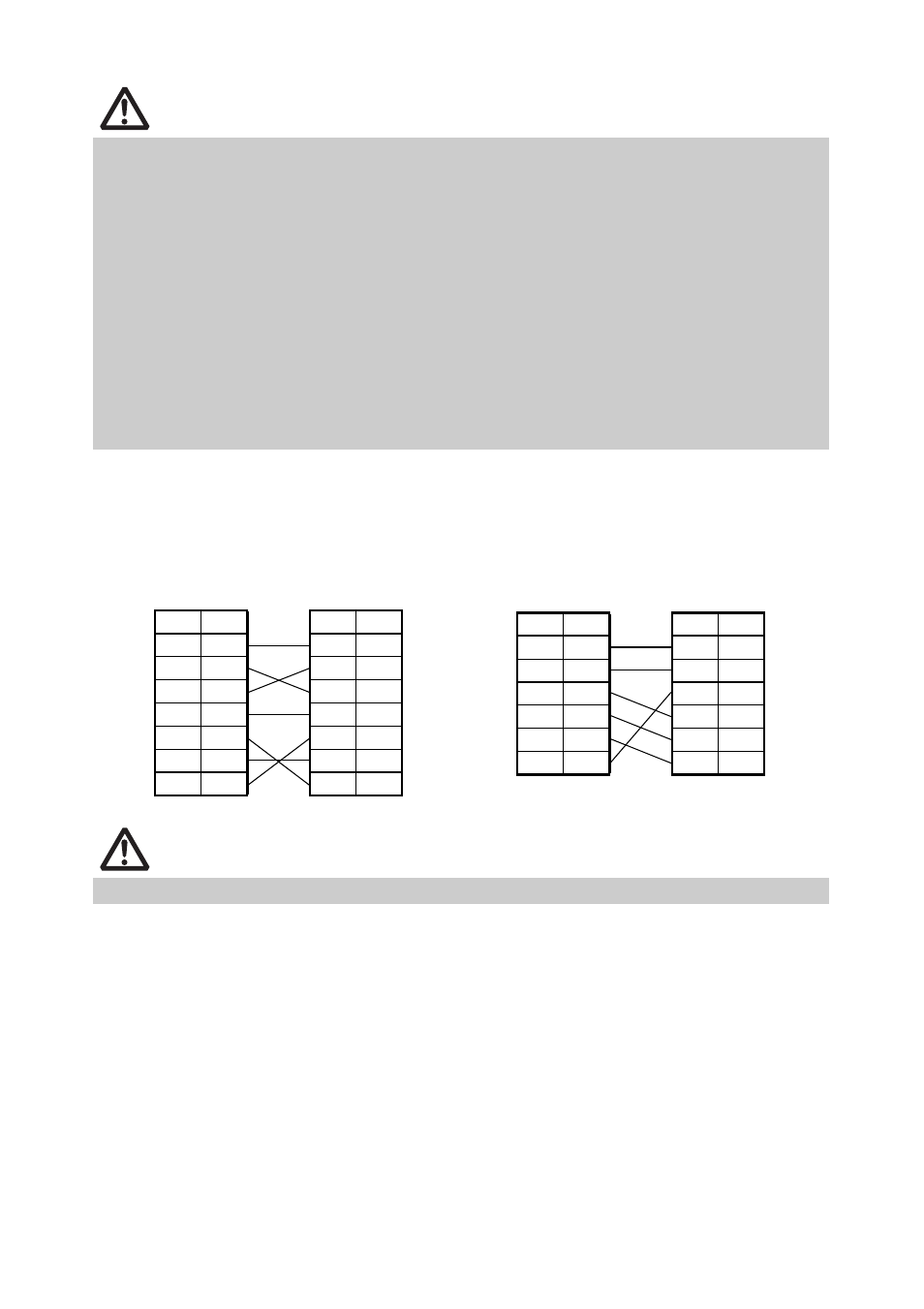

Utilizzare un cavo d’interfaccia seriale con un tipo di collegamento come quello
seguente.
ATTENZIONE
Scollegare sempre l’adattatore CA dalla stampante prima di collegarla ad
una interfaccia Powered USB. In caso contrario si rischia di danneggiare il
PC host. Per maggiori informazioni relative all’installazione di una
interfaccia Powered USB contattare il proprio rivenditore Citizen Systems.
Controllare l’orientamento del connettore del cavo Powered USB prima di collegarlo.
Inserirlo diritto in modo da non curvare i terminali. Spingerla fino al click.
Quando si scollega il cavo, afferrarlo sempre per il connettore.
Fare attenzione a non inserire il cavo d’interfaccia USB nel connettore di estrazione
del cassetto-cassa.
Per collegare più di una stampante ad un unico computer tramite interfaccia USB, si
deve cambiare il numero di serie dell’interfaccia USB.
Afferrare il connettore durante l’inserimento o il distacco del cavo d’interfaccia
Ethernet perpendicolare e diritto. Effettuando l’operazione in modo angolato
potrebbe causare il collegamento erroneo del connettore.
ATTENZIONE
Sistemare il cavo d’interfaccia in modo che nessuno possa calpestarlo.
Cavo 25 pin - 25 pin
PC
Stampante
Segnale
Pin
Pin
Segnale
RXD 2
2
TXD
TXD
3
3
RXD
DTR
4
4
RTS
SG
5
6
DSR
DSR
6
7
SG
CTS
8
20
DTR
Cavo 9 pin - 25 pin
PC
Stampante
Segnale
Pin
Pin
Segnale
FG
1
1
FG
TXD
2
2
TXD
RXD 3
3
RXD
CTS
5
4
RTS
DSR
6
6
DSR
SG
7
7
SG
DTR
20
20
DTR
