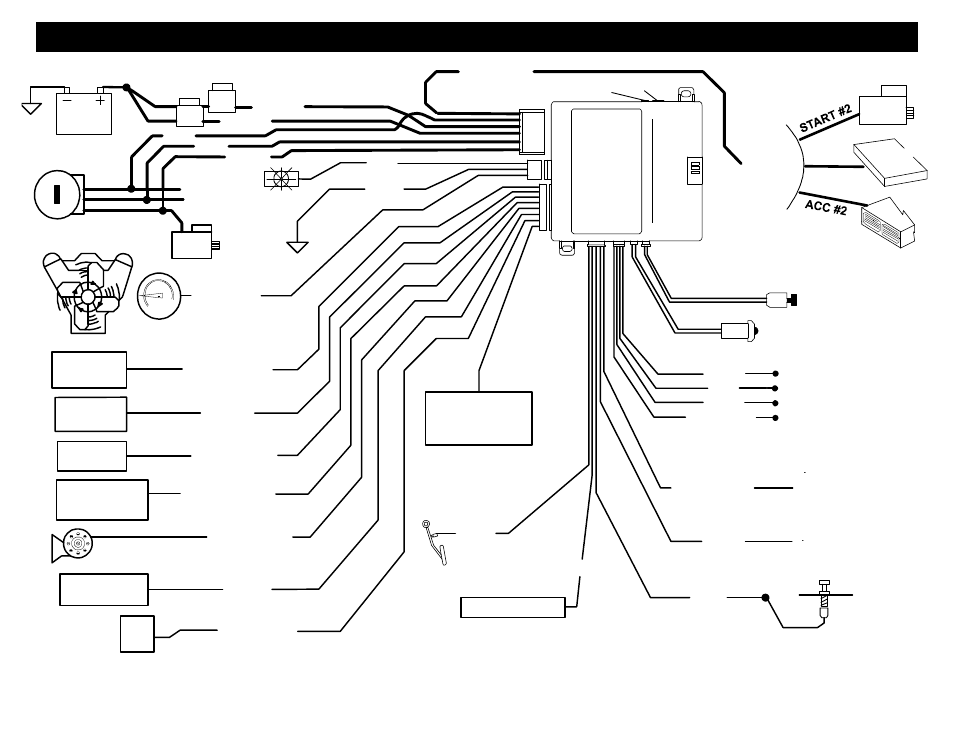

WIRING DIAGRAM

IGNITION 1

ACCESSORY

BATTERY

STARTER

(+) BRAKE SWITCH

(-) HOOD SWITCH

WHITE

IGNITION

SWITCH

BLUE

30AMP

FUSE

FLASHING

GREEN

RED

BLUE

(-) LOCK / (+) UNLOCK

+12V FOR RELAYS

(-) UNLOCK / (+) LOCK

OVERRIDE

VALET/

STATUS

LED

LIGHTS

(-) 500 mA OUTPUT

RED: +12V

(Heat/Air)

PINK

BROWN

GRAY

30AMP

FUSE

RED: +12V

WHITE

BLACK

ORANGE/BLACK

ORANGE

(-) OEM DISARM (500mA)

BLUE/ORANGE

(-) STARTER (500mA)

BLUE/BLACK

TACH INPUT

(-) NEG. PULSE

FOR FACTORY

ALARM DISARM

(-) NEG. PULSE

(-) 3nd START

OUTPUT

YELLOW/BLACK

(RELAY NOT INCLUDED)

VIOLET/WHITE

(+) or (-) GLOW PLUG

PINK

INPUT

BROWN/WHITE

(-) START ACTIVATION INPUT

WHITE/RED

REMOTE

START

GREEN

+10A or (-) 500mA

PINK/WHITE

FOR FACTORY

ALARM ARM

(-) GROUND WHEN

REMOTE STARTING

AND ANTI GRIND

Antenna Plug

(-) AUX. # 1 (500mA)

Data Port

GREEN/RED

(-) AUX. # 2 (500mA)

TRUNK OUTPUT

(-) OEM ARM (500mA)

(-) ANTI GRIND (500mA)

(-) HORN (500mA)

FACTORY HORN RELAY

(RELAY MAY BE REQUIRED)

VIOLET

(-) AUX. # 4

(-) AUX. # 3

(-) 500 mA OUTPUT

BLUE/WHITE

(-) PASSENGER UNLOCK

85

87

86

30

87a

Negative

GROUND

1

2

0

3

4

5

6

7

8

ENGINE MONITOR

TRANSMISSION

ECU

STARTER

JUMPER

SELECT

JUMPERS for

PINK/WHITE

IGN #2

Default

OPTIONAL

ACCESSORIES

(RS-1505DP/RS-1905FM)

(RS-1505DP/RS-1905FM)

(RS-1505DP/RS-1905FM)
