NUMA Organ by Studiologic®

28

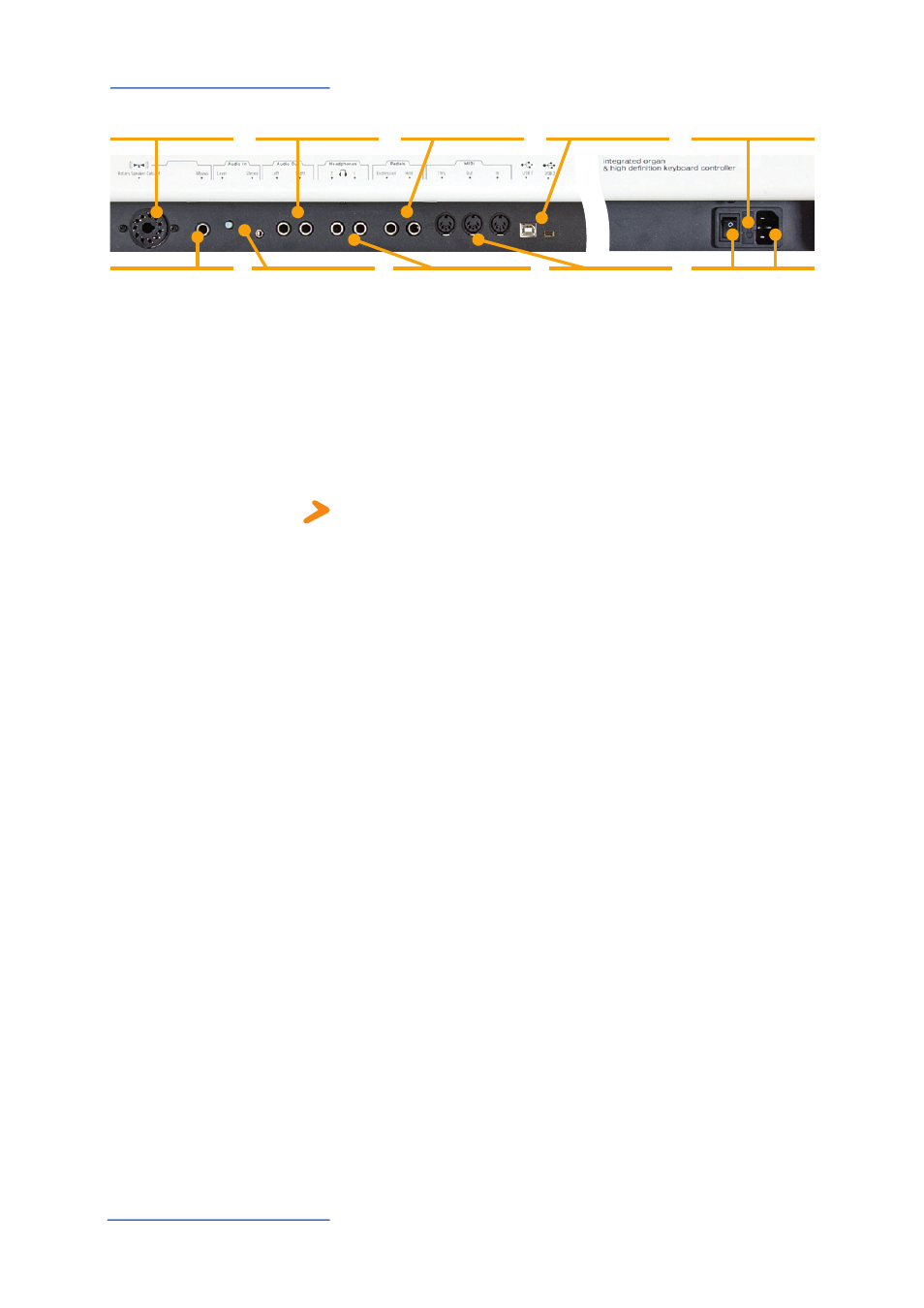

Anschlüsse / Rückseite

Schließen Sie Ihre NUMA Organ über das mitgelieferte Netzkabel

an das Stromnetz an. Das Gerät schalten Sie über den daneben

befi ndlichen Kippschalter ein und aus.

Schließen Sie das optionale Studiologic FP-50 oder VP 27 Volume- /

Expression- Pedal an den Pedaleingang mit der Bezeichnung

Expression an.

An der Pedalbuchse Hold kann das optional erhältliche Sustain-

Pedal VFP 1 oder PS 100 von Studiologic angeschlossen werden.

Anmerkung: Möchten Sie andere Pedale anschließen, beachten Sie bitte
die Spezifi kationen auf Seite 65.

Verbinden Sie die beiden Audio Out Left (Links) und Right (Rechts)

mit den Eingängen eines Mischpults, Aktiv-Lautsprechers o.ä.

Schließen Sie die NUMA Organ über den separaten Mono-Direct Out

an einen externen Verstärker an.

Schließen Sie an einer der beiden Headphones-Buchsen einen

Kopfhörer an. Sie können zwei Kopfhörer parallel betreiben.

An den Audio-In kann ein externes Gerät, wie z.B. ein

mp3-Player oder MIDI-Klangmodul angeschlossen werden. Mit

dem Level-Regler an der Rückseite wird die Lautstärke des Audio-

Eingangs angepasst. Das Signal wird über die Kopfhörer-Ausgänge

und den Audio-Ausgang L/R wiedergegeben.

Um MIDI-Daten über USB zwischen Ihrem Computer und der

NUMA Organ auszutauschen, verbinden Sie beide Geräte mit

einem USB-Kabel. Nach dem ersten Anschalten der NUMA

Organ wird diese vom Betriebssystem automatisch erkannt und ein

passender Treiber installiert.

Zur Aktualisierung der Firmware oder zum Laden eines neuen

physikalischen Modells verbinden Sie die NUMA Organ über die

Mini-USB-Buchse mit Ihrem Computer. Die Mini-USB Schnittstelle

ist ausschließlich für System-Aktualisierungen vorgesehen.

Eine ausführliche Beschreibung der MIDI-Verbindungen und der

MIDI-Steuerung Ihrer NUMA Organ fi nde Sie ab Seite 37.

Wie Sie Ihre NUMA Organ mit einem externen Rotary Speaker

Kabinett betreiben wird auf Seite 36 erläutert.

Netzanschluß

Hold / Expression

Audio Ausgang L/R

Direkt-Ausgang

Kopfhörer-Ausgang

Stereo Audio In / Level

USB 1

Mini USB 2

MIDI

Rotary Speaker Cabinet

Sicherung
Seite 24, 65

Netz- Schalter • Stecker
Seite 24, 28

USB 1 • Mini USB 2
Seite 28, 36

MIDI In•Out•Thru
Seite 37

Hold • Expression
Seite 28, 31

Audio Ausgang L/R
Seite 28

Kopfhörer Ausgang 1/2
Seite 28

Stereo Audio In • Level
Seite 28

Rotary Speaker
Cabinet
, Seite 36

Direkt-Ausgang
Seite 28
