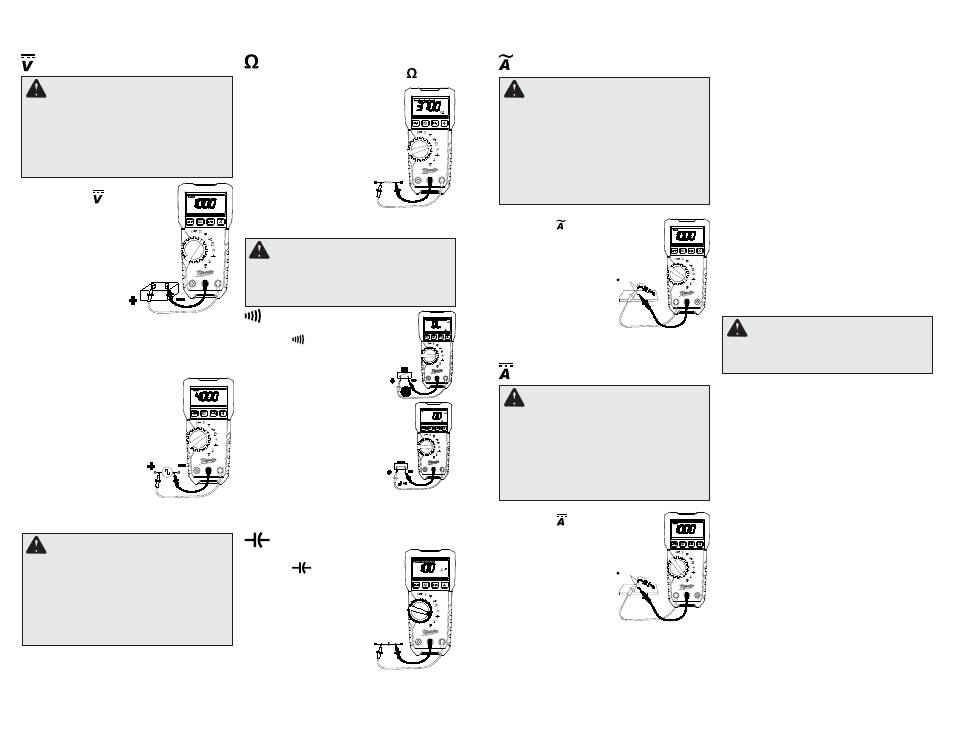

20 21
P R E C A U C I Ó N D e s p u é s d e
cortocircuitar los conductores de prueba,
es posible que el valor que se muestra en la
pantalla no sea cero, debido a la resistencia
propia de los conductores de prueba.
Continuidad
1. Configure el selector en la
posición .
2. Conecte el conductor de
prueba rojo al terminal VΩ y el
conductor de prueba negro al
terminal COM.
Confi rme que “OL” aparezca en
la pantalla, y luego provoque un
corto circuito en las puntas de
los electrodos de prueba para
confi rmar la indicación de cero
(es posible que no sea cero
debido a la resistencia de los
mismos electrodos de prueba)
con un sonido de timbre para
garantizar que el medidor esté
funcionando normalmente.
3. Conecte los conductores de
prueba a ambos extremos del conductor que
se está probando. Si la resistencia que se está
probando es de 30 Ω o menos, el zumbador sonará.
Capacitancia
1. Confi gure el selector en la
posición .
2. Conecte el conductor de
prueba rojo al terminal VΩ
y el conductor de prueba
negro al terminal COM.
3. Descargue el capacitor.
4. Conecte los conductores de
prueba a ambos extremos
del capacitor que se está
probando.
5. La lectura se muestra en la pantalla.
PELIGRO Para reducir el riesgo de
descarga eléctrica al efectuar mediciones de
resistencia, continuidad y capacitancia, nunca
use los Multímetros Digitales en un circuito
energizado. Antes de tocar un capacitor o
intentar efectuar una medición, asegúrese
de que esté totalmente descargado. No use
la unidad con la tapa de las baterías fuera
de su lugar.
Hz
Frecuencia
1. Confi gure el selector en la
posición Hz.
2. Conecte el conductor de
prueba rojo al terminal VΩ
y el conductor de prueba
negro al terminal COM.
3. Conecte los conductores
de prueba al circuito que se
está probando. La lectura
se muestra en la pantalla.
Mediciones de resistencia/continuidad/
capacitancia
Resistencia
1. Confi gure el selector en la posición .
2. Conecte el conductor de prueba
rojo al terminal VΩ y el conductor
de prueba negro al terminal
COM.
Confi rme que “OL” aparezca en
la pantalla, y luego provoque un
corto circuito en las puntas de
los electrodos de prueba para
confirmar la indicación de cero
y garantizar que el medidor esté
funcionando normalmente.
3. Conecte los conductores de
prueba a ambos extremos
del resistor que se está
probando.
4. La lectura se muestra en la pantalla.
PELIGRO
Para evitar descargas eléctricas:
Nunca efectúe una medición en un circuito
que tenga un voltaje superior a una corr.
cont. de 600 V.
No use la unidad con la tapa
de las baterías fuera de su lugar. Mantenga
los dedos detrás de las protecciones y lejos
de las puntas de los conductores de prueba
cuando efectúe una medición.
1. Confi gure el selector en
la posición
2. Conecte el conductor de
prueba rojo al terminal A
y el conductor de prueba
negro al terminal COM.
3. Apague el circuito y
desconéctelo. Conecte
l o s c o n d u c t o r e s d e
prueba en serie al circuito
que se está probando y,
luego, encienda el circuito. La lectura se muestra
en la pantalla.
Cómo usar la pantalla de diagrama de barras
El diagrama de barras es como la aguja en un
medidor analógico, actualiza los datos de manera
más rápida que la pantalla digital. La cantidad de
segmentos indica el valor medido y es relativo al
valor límite de escala del rango seleccionado.
Botón HOLD (RETENCIÓN)
Función de retención de datos: congela el valor que
se muestra en la pantalla. Presione el botón HOLD
(retención) para congelar la lectura. La lectura
permanecerá retenida independientemente de que
haya una posterior variación en la entrada. HOLD
(retención) se muestra en la pantalla junto con la
lectura. Para salir del modo de retención de datos,
presione el botón HOLD (retención) nuevamente
o cambie el selector.
OPERACIÓN CON MANOS LIBRES: El medidor
emitirá tonos en forma continua y la pantalla
parpadeará si la señal medida es 50 unidades
superior a la lectura en pantalla. (Sin embargo,
no puede detectar valores en la tensión/corriente
de CA y CC).
PRECAUCIÓN
Aparecen las lecturas de retención de datos
máximas/mínimas cuando los Multímetros
Digitales pasa al modo de espera.
PELIGRO
Para evitar descargas eléctricas:
Nunca efectúe una medición en un circuito
que tenga un voltaje superior a una corr. alt.
de 600 V.
No use la unidad con la tapa de las baterías
fuera de su lugar.
Mantenga los dedos detrás de las protecciones
y lejos de las puntas de los conductores de
prueba cuando efectúe una medición.
1. Confi gure el selector en
la posición
2. Conecte el conductor de
prueba rojo al terminal A
y el conductor de prueba
negro al terminal COM.
3. Apague el circuito y
desconéctelo. Conecte
l o s c o n d u c t o r e s d e
prueba en serie al circuito
que se está probando y,
luego, encienda el circuito. La lectura se muestra
en la pantalla.
Corr. cont.
Corr. alt.
0
0
kHz
Red Black
Disconnect
I
0
DC
A
0
Red Black
Disconnect
I
0
AC
A
0
0 ►60
0
V
DC
PELIGRO Para evitar descargas eléc-
tricas: Nunca efectúe una medición en un cir-
cuito que tenga un voltaje superior a una corr.
cont. de 600 V.
No use la unidad con la tapa
de las baterías fuera de su lugar. Mantenga
los dedos detrás de las protecciones y lejos
de las puntas de los conductores de prueba
cuando efectúe una medición.
Voltaje corr. cont.
1. Configure el selector
en la posición .
2. Conecte el conductor
de prueba rojo al termi-
nal VΩ y el conductor
de prueba negro al
terminal COM.
3. Conecte el conductor
de prueba rojo al lado
positivo (+) y los con-
ductores de prueba ne-
gros al lado negativo (-)
del circuito que se está
probando. La lectura se muestra en la pantalla.
Una conexión invertida se indica con un valor
negativo.
