Low Temperature Pennant
Page 5
13.7
35
B
C
W*
V*
A
12.4
31
H
20.24
514
FRONT VIEW
REAR VIEW
W*
V*
TOP VIEW
FLOW SWITCH
INLET
OUTLET
3 WAY ACTUATOR
TEMPERATURE
SWITCH
PRV
F
(W)
2
5
LEFT SIDE VIEW
PUMP
PUMP
G
(V)
19.7
50
41.5
105
35.3
89
29.3
74
7.75
20
13.8
35
13.7
35
RIGHT SIDE VIEW
D
C
W*
B
V*
E
Dimensions shown in
inches cm

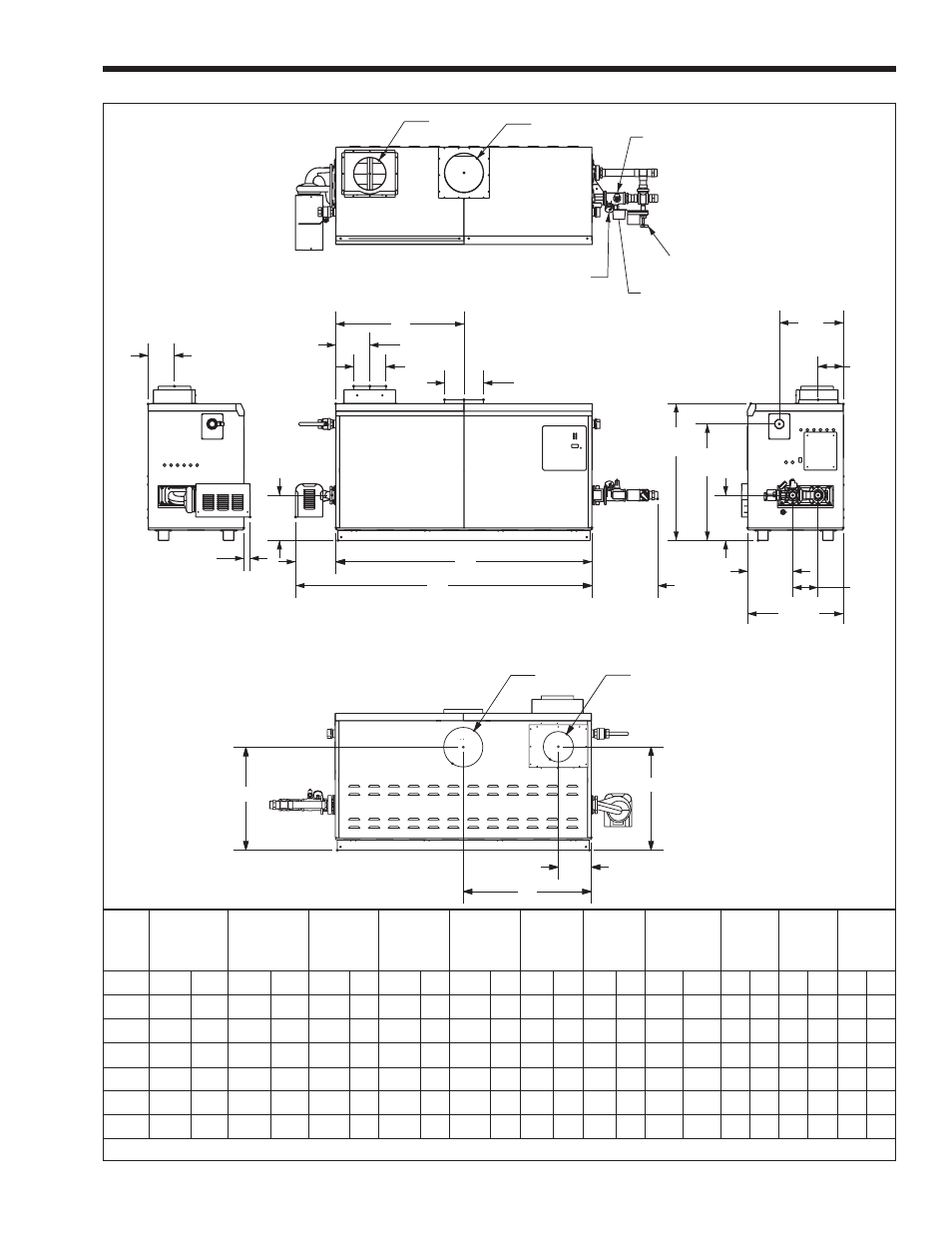

Figure 1. Dimensional Data.
Size
A
B
C
D
E
F
G
H
Air
Conn.
W*
Vent
Conn.
V*
Horiz.
Vent
Pipe
500
33½ 85 15¾ 40
5¾ 15 29¾ 76 32¾ 83 7¾ 20 8¾ 22 46 117 6 15 8 20 6 15
750
45½ 116 21¾ 55
5¾ 15 29¾ 76 32¾ 83 7¾ 20 8¾ 22 58 147 6 15 10 25 8 20
1000
57½ 146 28¾ 73
5¾ 15 29¾ 76 32¾ 83 7¾ 20 7 18 70 178 8 20 10 25 8 20
1250
68 172 34
86
10
1
∕
8
26
30¾ 78 29½ 75 8¾ 22 8¾ 22 80 203 8 20 12 30 8 20
1500
78½ 199 39¾ 101 10
1
∕
8
26
30¾ 78 29½ 75 8¾ 22 8¾ 22 91 231 8 20 12 30 8 20
1750
89 226 44½ 113 10
1
∕
8
26
30¾ 78 29½ 75 8¾ 22 8¾ 22 101 256 8 20 14 36 8 20
2000
99½ 253 49¾ 126 10
1
∕
8
26
30¾ 78 29½ 75 8¾ 22 8¾ 22 112 284 12 30 14 36 12 30
*Air and vent connections may be on top or back of the Pennant, and are field convertible. Dimensions in
inches cm
