Figure 5, Detail b, Detail a – Jaypro Sports FBGP-620 User Manual

Page 11

background image

DETAIL B

1

1

2

2

3

3

4

4

A

A

B

B

976 Hartford Turnpike

Waterford, CT 06385 USA

(800)243−0533 Fax: (800)988−3363

www.jaypro.com

DATE:

DRAWN BY:

3/6/2006

MODEL NUMBER:

CHECKED BY:

PRODUCT NAME:

DC

FBGPGS-5 GOAL ASSSEMBLY

FBGPGS-5

BTS

REV:

D

T:\Aftermarket\Football\Drawings\FBGP-620\GOOSENECK-SLEEVE\FBGPGS-5 GOAL ASSSEMBLY.idw

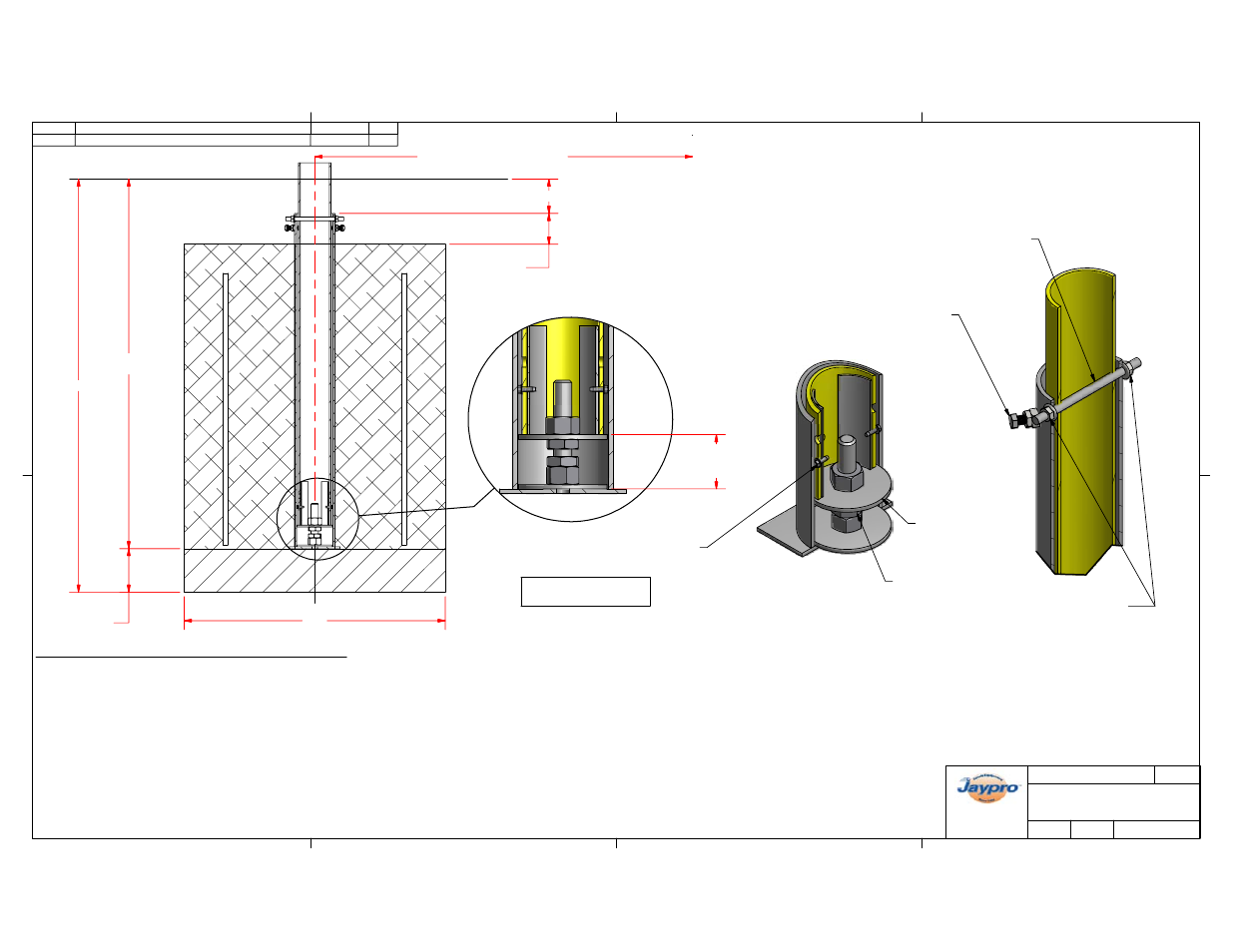

FIGURE 5

USE OF GROUND SLEEVE WITH HEIGHT ADJUSTER:
1. SET DEPTH OF GROUND SLEEVE TO 51 in FROM GROUND SURFACE
2. AFTER CONCRETE HAS CURED, MEASURE DISTANCE FROM GROUND SURFACE TO BOTTOM OF INSIDE OF
GROUND SLEEVE. THIS IS DEPTH B AS SHOWN
3. ADJUST HEIGHT ADJUSTER SPACING, C, ACCORDING TO FOLLOWING FORMULA
C = B - 48 ''
4. INSERT THE HEIGHT ADJUSTER INTO THE BOTTOM OF THE GOOSENECK ORIENTED AS SHOWN. DRILL (2)
HOLES (Ø7/32 OR Ø15/64) THROUGH THE GOOSENECK WITHIN 2 TO 3 INCHES FROM THE BOTTOM AND USE
THE SUPPLIED 1/4 in SELF TAPPING SCREWS (2x) TO HOLD THE HEIGHT ADJUSTER IN PLACE. SEE DETAIL B
5. INSERT GOOSENECK INTO GROUND SLEEVE. ALIGN WITH PLAYING FIELD.
6. PLUMB /CENTER THE GOOSENECK BY ADJUSTING THE 3 JACKING SCREWS.
7. DRILL 11/16'' DIA HOLES IN GOOSENECK THROUGH PRE-DRILLED HOLES IN GROUND SLEEVE. INSERT
ANTI-ROTATIONAL ROD THROUGH GROUND SLEEVE AND FASTEN BOTH SIDES WITH SUPPLIED NUTS. SEE
DETAIL A

DETAIL A

GROUND SURFACE

3 in

(

NOMINAL)

SPACING C

HEIGHT
ADJUSTER

1-8 JAM NUTS (OPTIONAL)

4 in

5 in

51 in

DEPTH B

57 in

36 in

6 in MIN

62 1/4 in

TO INSIDE EDGE

ENDZONE END LINE FIELD SIDE

JACKING SCREW

1/2-13 x 2 in HEX BOLT

WITH JAM NUT TYPICAL

3 PLACES

ANTI-ROTATIONAL ROD

1/2-13 x 8 in

1/2-13 FLANGE NUTS

REV

DESCRIPTION

DATE

BY

D

FOOTING DEPTH WAS 69 in, 62-1/4'' DIM WAS 55''

2/9/2012

DRL

1/4-20 x 1/2 in SELF-TAPPING SCREWS
