DE : 6 TVR 41 Schnellstartanleitung
DE
TruVision DVR 41
Schnellstartanleitung

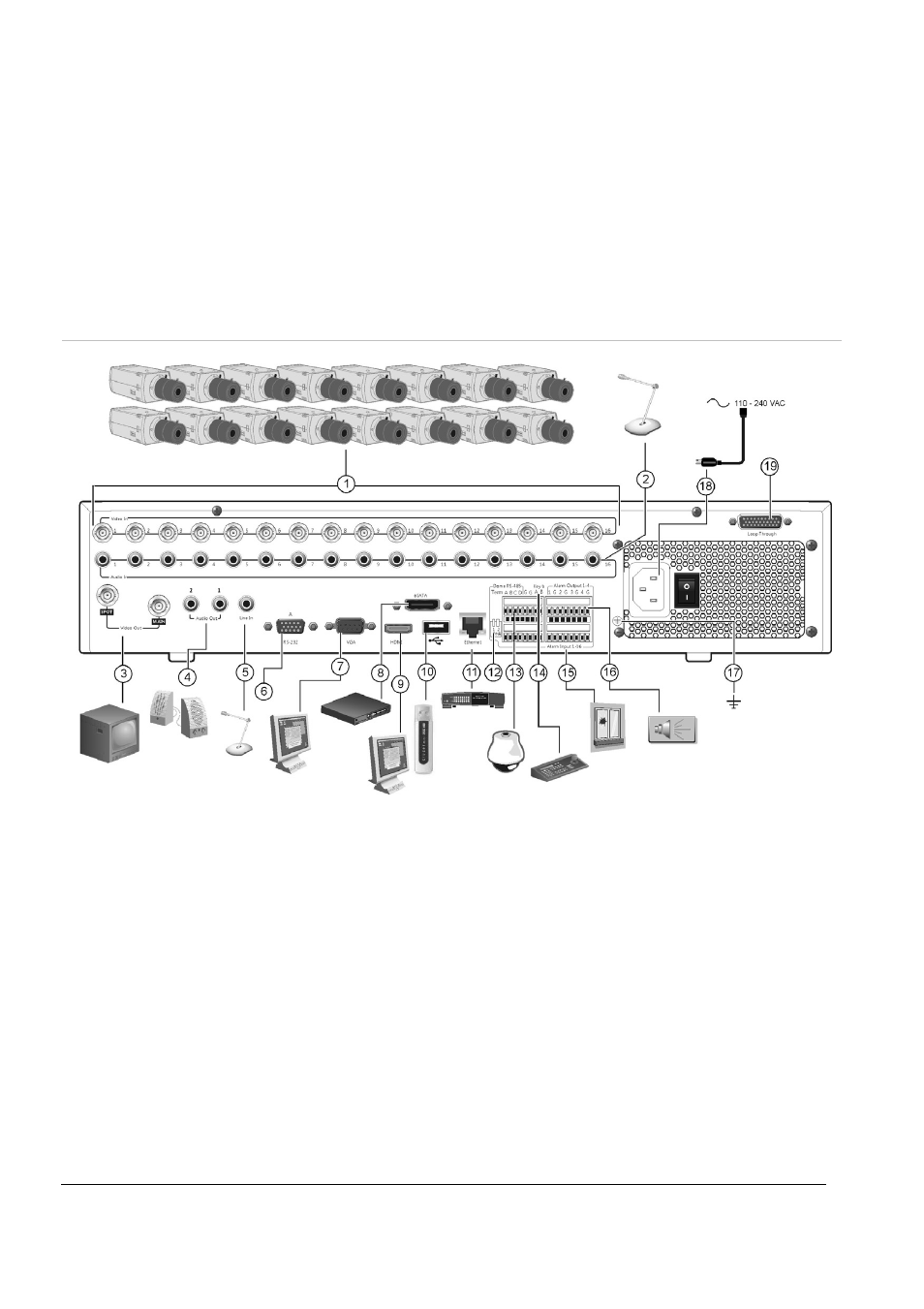

Abbildung 1: Anschlüsse an der Rückseite
1. Anschluss von bis zu 16 analogen Kameras.
2. Anschluss von bis zu 16 Audioeingängen über
Cinchstecker.
3. Anschluss von bis zu zwei CCTV-Monitoren:
Haupt- und Spotmonitor.
4. Anschluss von Lautsprechern für
Audioausgabe.
5. Anschluss an ein Mikrofon über Cinchstecker.
6. Anschluss an ein RS-232-Gerät.
7. Anschluss an einen VGA-Monitor.
8. Anschluss an ein optionales eSATA-Gerät,
z. B. SATA-Festplatte, CD/DVD-RM.
9. Anschluss an einen HDTV. Die HDMI-
Verbindung unterstützt digitales Audio und
Video.
10. Anschluss an ein optionales USB-Gerät, z. B. Maus,
CD/DVD-Brenner oder Festplatte. Der DVR
unterstützt sowohl USB DVD als auch USB HD an
den vorderen und hinteren USB-Anschlüssen.
11. Anschluss an ein Netzwerk.
12. Beenden der Dome-Leitung mithilfe dieses RS-485-
Schalters. Standard ist „Off“ (Aus).
13. Anschluss einer PTZ-Steuerung.
14. Anschluss an ein Bedienpult (abgebildet ist das
KTD-405)
15. Anschluss von bis zu 16 Alarmeingangskabeln an
Relaisausgänge.
16. Anschluss von bis zu vier Alarmrelais-Ausgängen.
17. Anschluss an die Erdung.
18. Anschluss an eine Spannungszufuhr.
19. Durchschleifanschluss für bis zu 16 analoge
Kameras.
