Краткое руководство по началу работы с TVR 41 53 : RU
RU
Краткое руководство по началу
работы с TruVision DVR 41

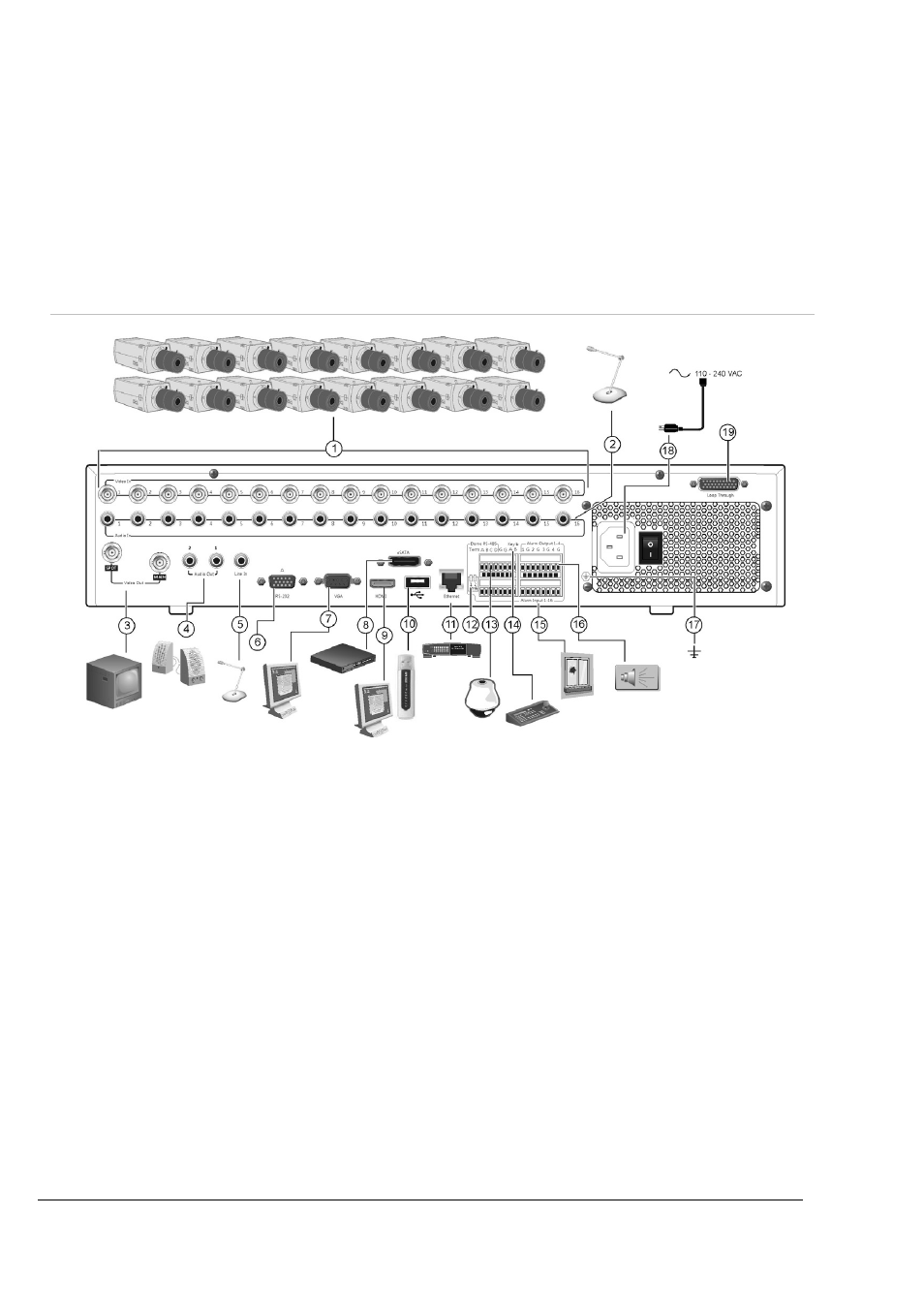

Рис. 1. Соединения задней панели
1. Подключение до 16 аналоговых камер.
2. Подключение до 16 аудиовходов к
разъемам RCA.
3. Подключение до двух мониторов CCTV:
вспомогательных и основных мониторов.
4. Подключение к громкоговорителям для
звукового выхода.
5. Подключение разъема RCA к микрофону.
6. Подключение к устройству RS-232.
7. Подключение к VGA-монитору.
8. Подключение к дополнительному
устройству eSATA, например, к жесткому
диску SATA, CD/DVD-ROM.
9. Подключение к HDTV. Соединение HDMI
поддерживает цифровое аудио и видео.
10. Подключение дополнительного USB-
устройства, например, мыши, устройства
записи CD/DVD-дисков или жесткого диска.
Цифровой видеорегистратор поддерживает
DVD-дисководы и жесткие диски с USB-
интерфейсом, которые можно подключить к
USB-портам на передней и задней панели.
11. Подключение к сети.
12. Отключение линии к купольным камерам
с помощью переключателя RS-485. По
умолчанию эта функция отключена.
13. Подключение управления PTZ.
14. Подключение клавиатуры (показана
KTD-405).
15. Подключение до 16 кабелей ввода
аварийных сигналов к релейным выходам.
16. Подключение до четырех выходов
сигнальных реле.
17. Заземление.
18. Подключение шнура питания.
19. Проходной вход для 16 аналоговых камер.
