DVR 41 Snel aan de slag-gids 35 : NL
NL
TruVision DVR 41 Snel aan de
slag-gids

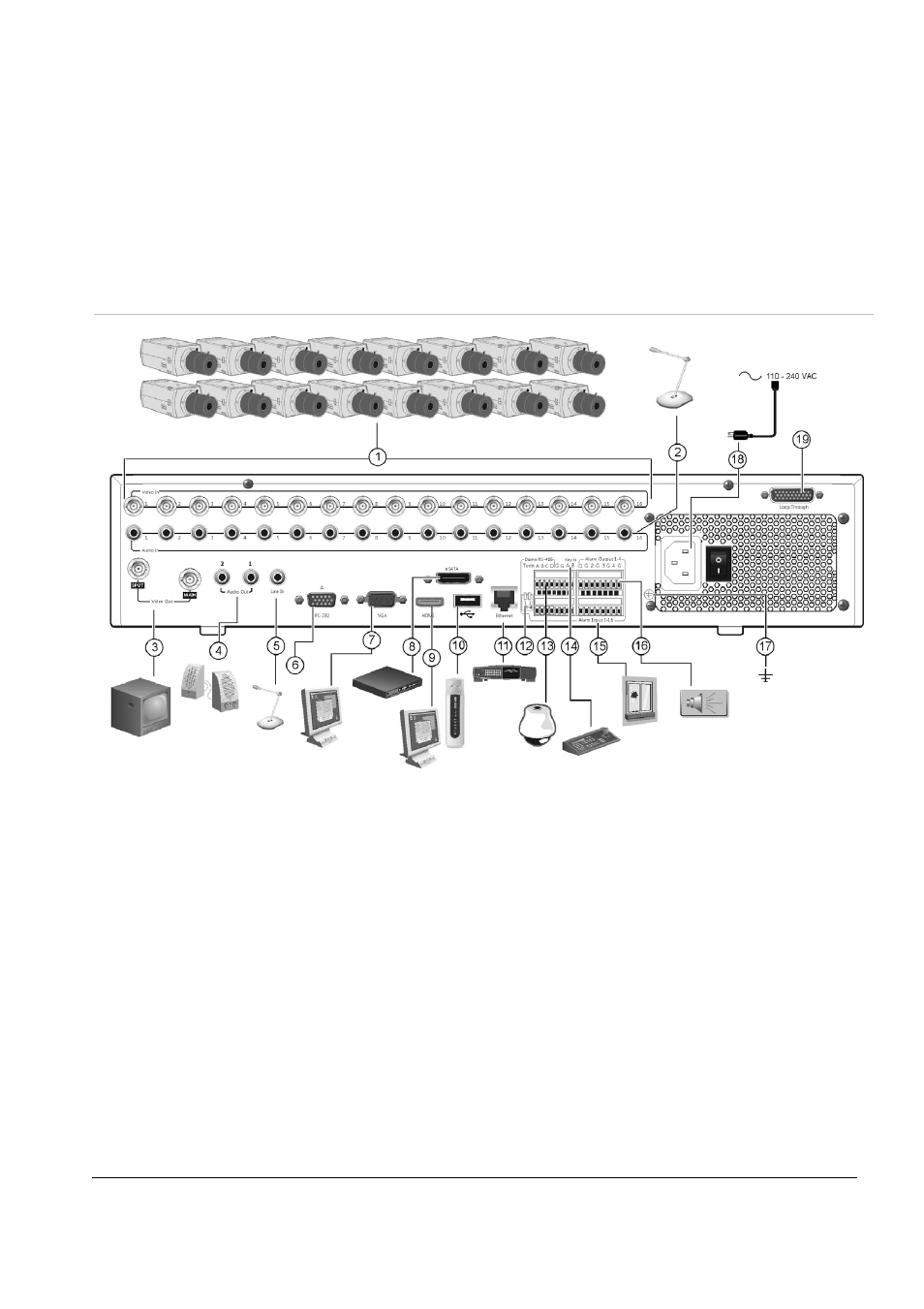

Afbeelding 1: Aansluitingen achterpaneel
1. Aansluiting voor maximaal 16 analoge
camera’s.
2. Aansluiting voor maximaal 16 analoge ingangen
op RCA-aansluitingen.
3. Aansluiting voor maximaal twee CCTV-
monitors: Spot- en hoofdmonitors.
4. Aansluiting voor luidsprekers op de audio-
uitgang.
5. Aansluiting voor RCA-aansluiting op een
microfoon.
6. Aansluiting voor een RS-232-apparaat.
7. Aansluiting voor een VGA-monitor.
8. Aansluiting voor een optioneel eSATA-
apparaat, zoals SATA HDD, CD/DVD-RM.
9. Aansluiting voor een HDTV. De HDMI-
aansluiting ondersteunt digitale audio en video.
10. Aansluiting voor een optioneel USB-apparaat, zoals
een muis, CD/DVD-brander of HDD. De DVR
ondersteunt zowel een USB DVD en een USB HD
op de USB-poorten aan de voorkant en de
achterkant.
11. Aansluiting voor een netwerk.
12. Sluit de lijn naar de domecamera’s af met deze RS-
485-schakelaar. De standaardinstelling is Off (Uit).
13. Aansluiting voor PTZ-besturing.
14. Aansluiting voor een toetsenbord (KTD-405 wordt
weergegeven)
15. Aansluiting voor maximaal 16 alarmingangskabels
op relaisuitgangen.
16. Aansluiting voor maximaal vier
alarmrelaisuitgangen.
17. Op aarde aansluiten.
18. Aansluiting voor een voeding.
19. Doorlussen voor maximaal 16 analoge camera’s.
