Guia Rápido do TVR 41 47 : PT
PT
Guia Rápido do TruVision DVR 41

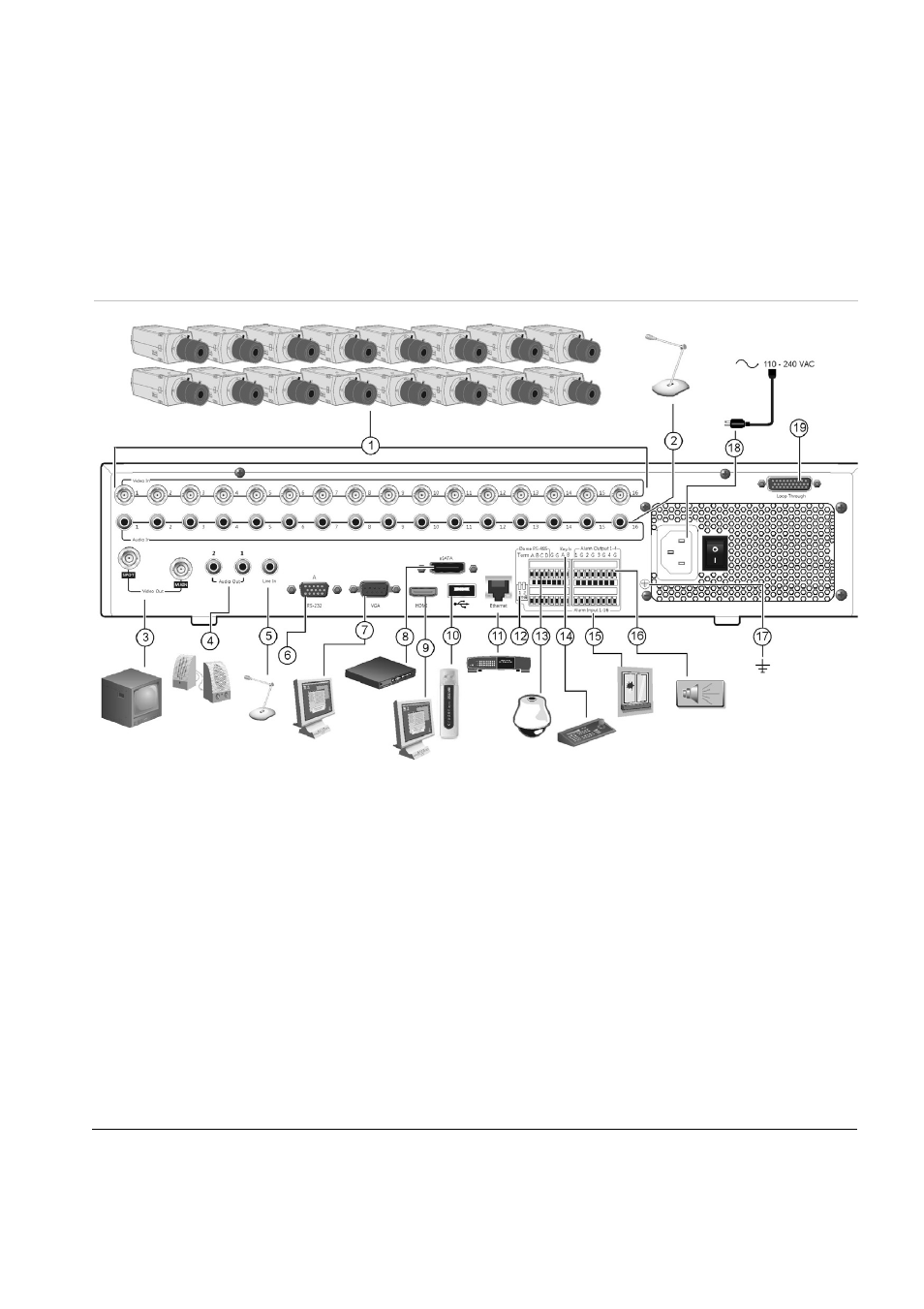

Figura 1: Ligações do painel traseiro
1. Ligar até 16 câmaras analógicas.
2. Ligar até 16 entradas de áudio a conectores
RCA.
3. Ligar até dois monitores de CCTV: monitores
principal e de contexto.
4. Ligar a colunas para saída de áudio.
5. Ligar o conector RCA a um microfone.
6. Ligar a um dispositivo RS-232.
7. Ligar a um monitor VGA.
8. Ligar a um dispositivo eSATA opcional, como
disco rígido SATA, CD/DVD-RM.
9. Ligar a uma TV de alta definição. A ligação
HDMI suporta áudio e vídeo digital.
10. Ligar a um dispositivo USB opcional, como um
rato, gravador de CD/DVD ou disco rígido. O
DVR suporta um DVD USB e um HD USB nas
portas USB dianteira e traseira.
11. Ligar a uma rede.
12. Termine a linha para as câmaras dome utilizando
este interruptor RS-485. A predefinição é Off
(Desactivado).
13. Ligar a um controlo PTZ.
14. Ligar a um teclado (KTD-405 mostrado)
15. Ligar até 16 cabos de entrada de alarme a
saídas de relé.
16. Ligar até quatro saídas de relé de alarme.
17. Ligar à terra.
18. Ligar a uma fonte de alimentação.
19. “Loop through” para até 16 câmaras analógicas.
