Guida di avvio rapido di DVR 41 29 : IT
IT
Guida di avvio rapido di TruVision
DVR 41

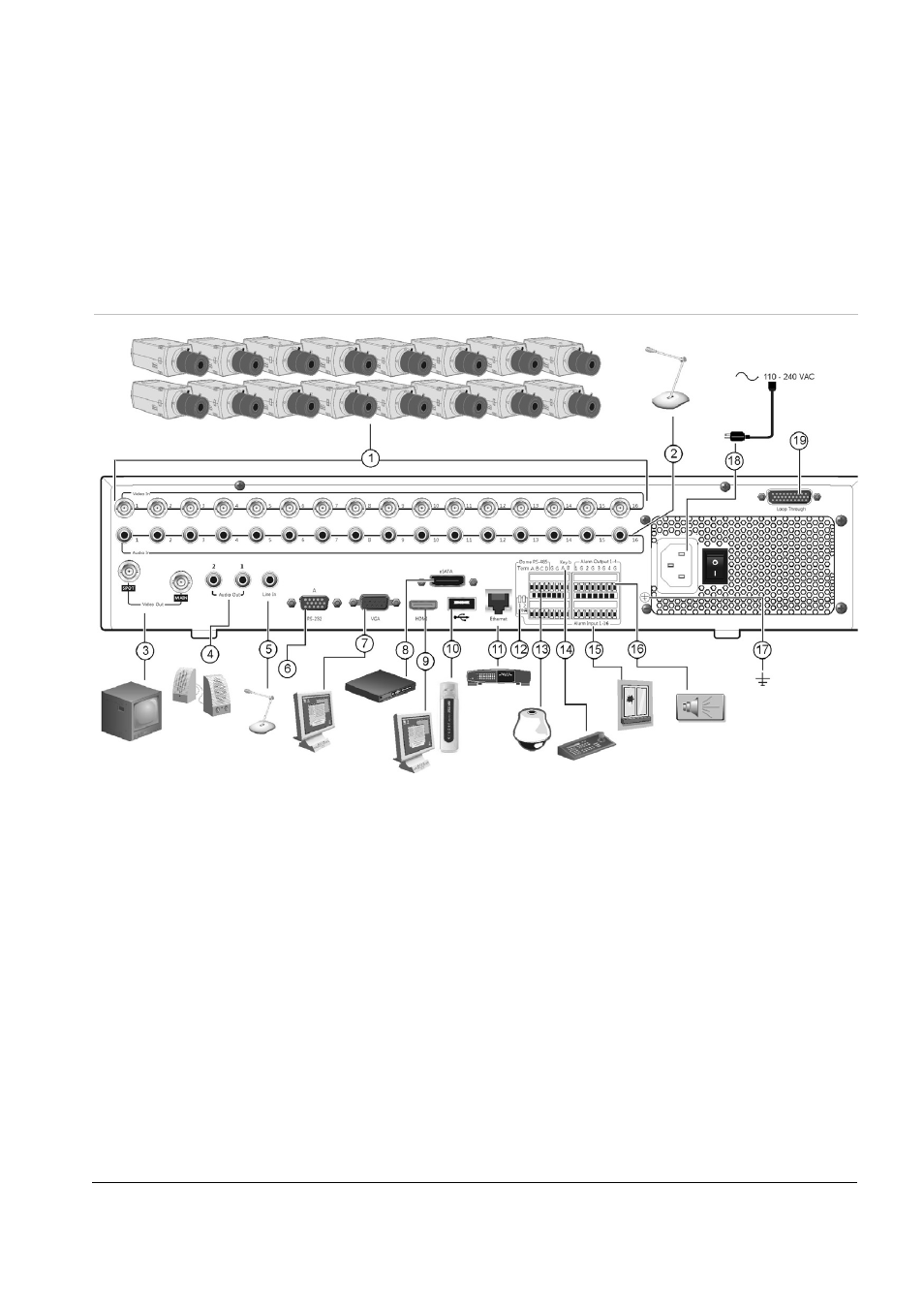

Figura 1: Collegamenti del pannello posteriore
1. Collegare fino a 16 telecamere analogiche.
2. Collegare fino a 16 ingressi audio a connettori
RCA.
3. Collegare fino a due monitor TVCC: monitor
principale e spot.
4. Collegare ad altoparlanti per l’uscita audio.
5. Collegare il connettore RCA a un microfono.
6. Collegare a un dispositivo RS-232.
7. Collegare a un monitor VGA.
8. Collegare a un dispositivo eSATA opzionale, ad
esempio HDD SATA, CD/DVD-RM.
9. Collegare a un HDTV. Il collegamento HDMI
supporta audio e video digitali.
10. Collegare a un dispositivo USB opzionale, ad
esempio un mouse, un masterizzatore CD/DVD
o un HDD. Il DVR supporta sia il DVD USB che
un HD USB sulle porte USB anteriori e
posteriori.
11. Collegare a una rete.
12. Terminare la linea alle telecamere dome
utilizzando questo interruttore RS-485. Per
impostazione predefinita, è disattivata.
13. Collegare a un dispositivo PTZ.
14. Collegare a una tastiera (nella figura: modello
KTD-405)
15. Collegare fino a 16 cavi di ingresso allarme a
uscite a relé.
16. Collegare fino a quattro uscite allarme a relé.
17. Collegare alla terra.
18. Collegamento a un'alimentazione.
19. Loop-through per un massimo di 16 telecamere
analogiche.
