ES : 12 Guía de inicio rápido de TVR 41
ES
Guía de inicio rápido de TruVision
DVR 41

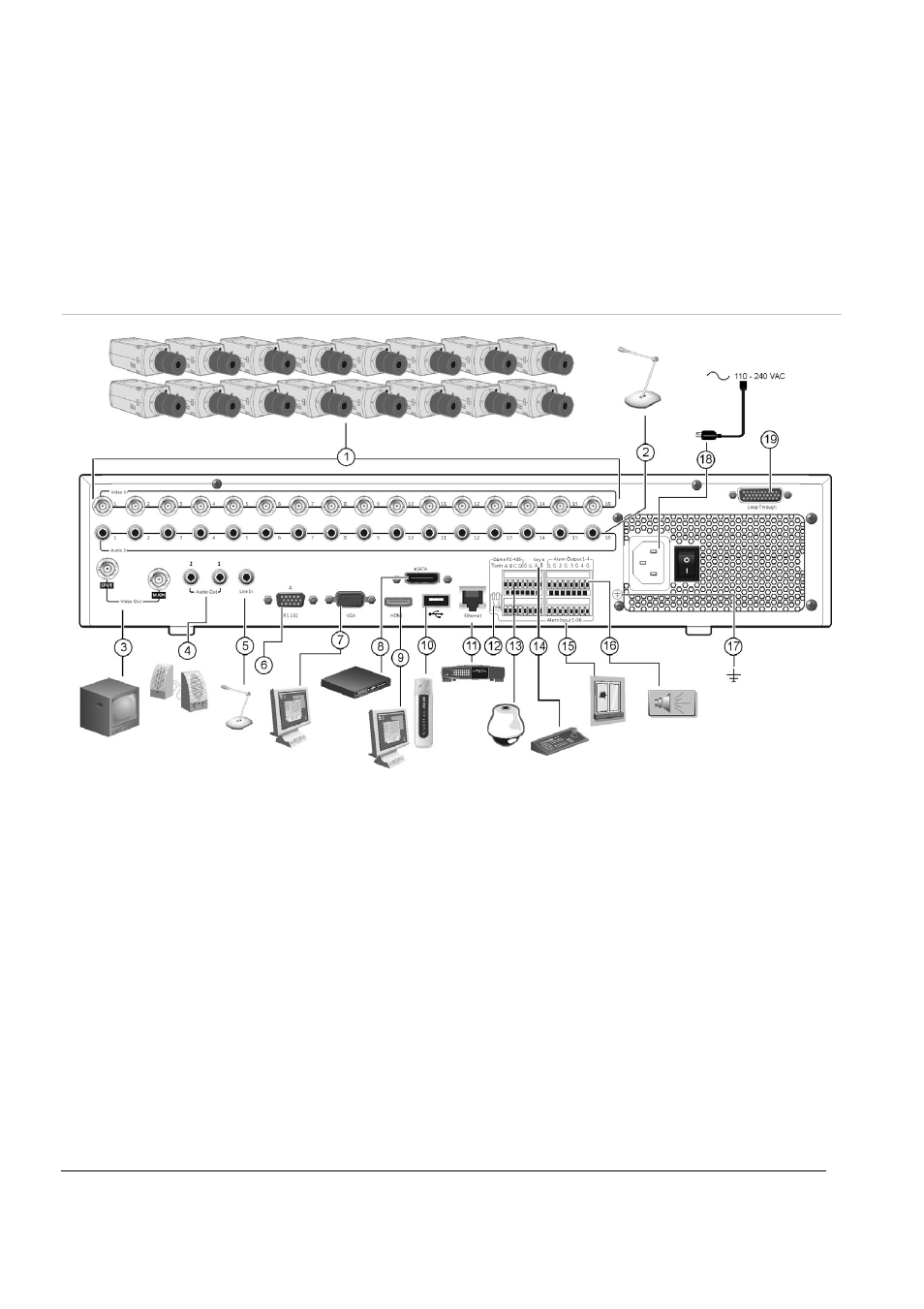

Figura 1: Conexiones del panel posterior
1. Conexión de hasta 16 cámaras analógicas.
2. Conexión de hasta 16 entradas de audio a
conectores RCA.
3. Conexión de hasta dos monitores CCTV:
monitores principal y secundarios.
4. Conexión de altavoces para la salida de audio.
5. Conexión de un conector RCA a un micrófono.
6. Conexión a un dispositivo RS-232.
7. Conexión a un monitor VGA.
8. Conexión a un dispositivo eSATA opcional
como, por ejemplo, un disco duro SATA y una
unidad de CD/DVD-RM.
9. Conexión a un dispositivo HDTV. La conexión
HDMI admite tanto audio como vídeo digital.
10. Conexión a un dispositivo USB opcional como, por
ejemplo, un ratón, un grabador de CD/DVD o una
unidad de disco duro. La unidad DVR es compatible
con un conector USB para DVD y un USB para HD
(disco duro) en los puertos.
11. Conexión a una red.
12. Cierre la línea a las cámaras domo utilizando este
microinterruptor RS-485. "Off" (Desactivado) es la
opción predeterminada.
13. Conexión de un control PTZ.
14. Conexión a un teclado (KTD-405 como se muestra).
15. Conexión de hasta 16 cables de entrada de alarma
a salidas de relé.
16. Conexión de hasta cuatro salidas de relés de
alarma.
17. Conexión a toma de tierra.
18. Conexión a una fuente de alimentación.
19. Bucle de hasta 16 cámaras analógicas.
