DE : 8 TruVision DVR 11 Schnellstartanleitung
DE
TruVision DVR 11
Schnellstartanleitung

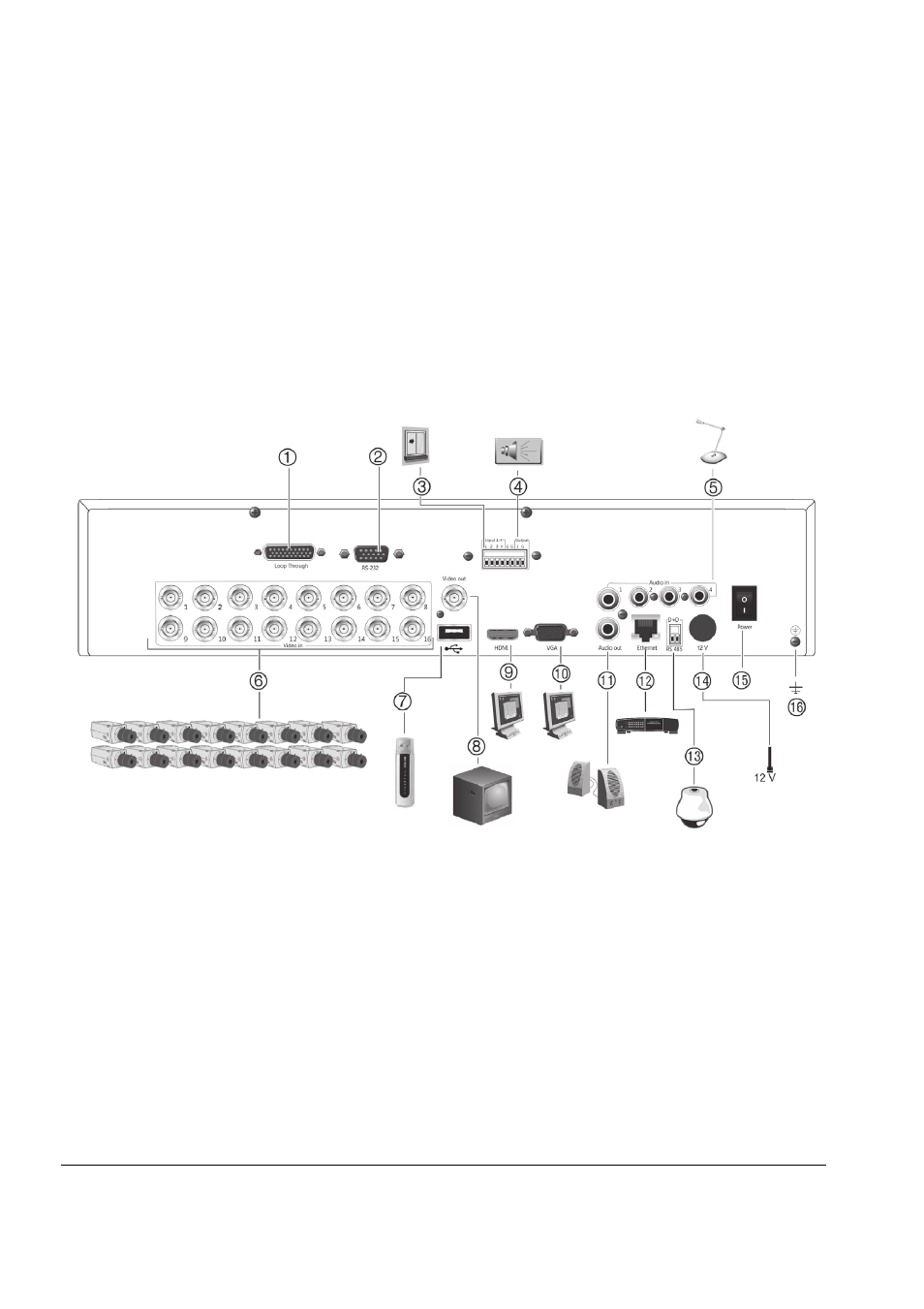

Abbildung 1: Anschlüsse an der Rückseite
1. Durchschleifanschluss für bis zu 16 analoge
Kameras (abhängig vom DVR-Modell).
2. Anschluss an ein RS-232-Gerät.
3. Anschluss von bis zu vier Alarmeingangskabeln
an Relaisausgänge.
4. Anschluss für einen Alarmrelaisausgang.
5. Anschluss von bis zu vier Audioeingängen über
Cinchstecker.
6. Anschluss von bis zu 16 analogen Kameras an
BNC-Anschlüsse (abhängig vom DVR-Modell).
7. Anschluss an ein optionales USB-Gerät, z. B.
Maus, CD/DVD-Brenner oder Festplatte. Der
DVR unterstützt sowohl eine USB DVD als
auch ein USB HD an den vorderen und hinteren
USB-Anschlüssen.
8. Anschluss eines CCTV-
Videoüberwachungsmonitors (CVBS-Anschluss).
9. Anschluss an einen HDTV. Die HDMI-
Verbindung unterstützt digitales Audio und Video.
10. Anschluss an einen VGA-Monitor.
11. Anschluss von Lautsprechern für Audioausgabe.
12. Anschluss an ein Netzwerk.
13. Anschluss an ein RS-485-Gerät, wie z. B eine
PTZ-Kamera oder -Bedienpult.
14. Anschluss an ein Netzteil mit 12 V Gleichstrom
(enthalten).
15. Netzschalter (Ein/Aus).
16. Erdung.
