TruVision DVR 11 Hızlı Başlangıç Kılavuzu 61 : TR
TR
TruVisin DVR 11 Hızlı Başlangıç
Kılavuzu

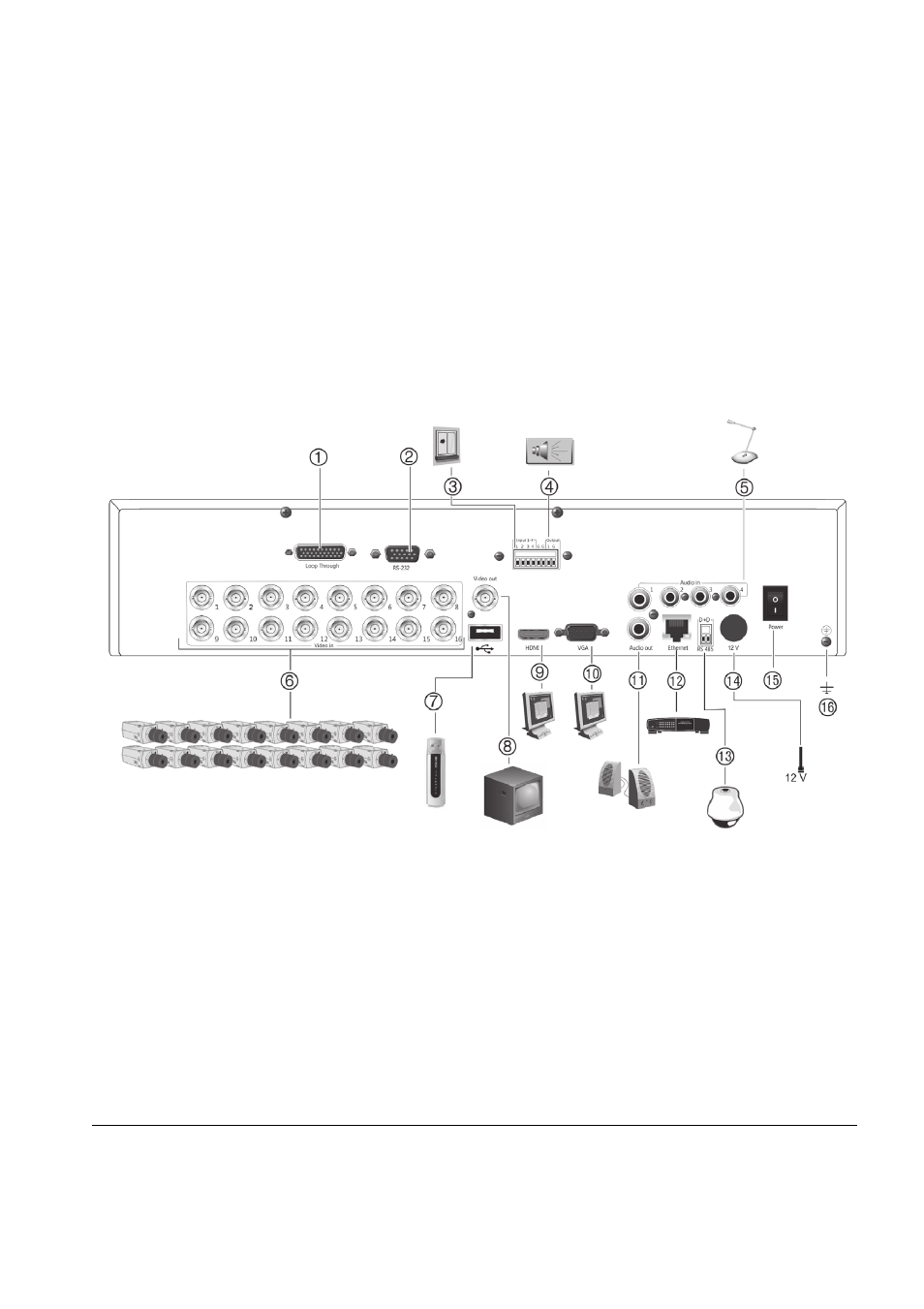

Şekil 1: Arka panel bağlantıları
1. En fazla 16 analog kamera için loop through
özelliği (DVD modeline göre).
2. RS-232 cihazına bağlayın.
3. Dört alarm girişi kablosuna kadar röle çıkışına
bağlayın.
4. Bir alarm rölesi çıkışını bağlayın.
5. Dört ses girişini RCA konnektöre bağlayın.
6. BNC konnektörlerine (DVR modeline bağlıdır)
16’ya kadar analog kamera bağlayın.
7. Fare, CD/DVD yazıcı veya HDD gibi isteğe
bağlı bir USB cihazına bağlayın. DVR ön ve
arka USB portlarında hem USB DVD hem de
USB HD'yi destekler.
8. Bir CCTV monitör (CVBS konnektörü) bağlayın.
9. Bir HDTV’ye bağlayın. HDMI bağlantısı dijital ses
ve videoyu destekler.
10. Bir VGA monitöre bağlayın.
11. Ses çıkışı için hoparlörler bağlayın.
12. Bir ağa bağlayın.
13. PTZ kamera veya klavye gibi bir RS-485 cihazına
bağlayın.
14. 12 VDC PSU’ya (kapalı) bağlayın.
15. Güç anahtarı (açık/kapalı).
16. Toprak hattına bağlayın.
