Guia Rápido do TruVision DVR 11 49 : PT
PT
Guia Rápido do TruVision DVR 11

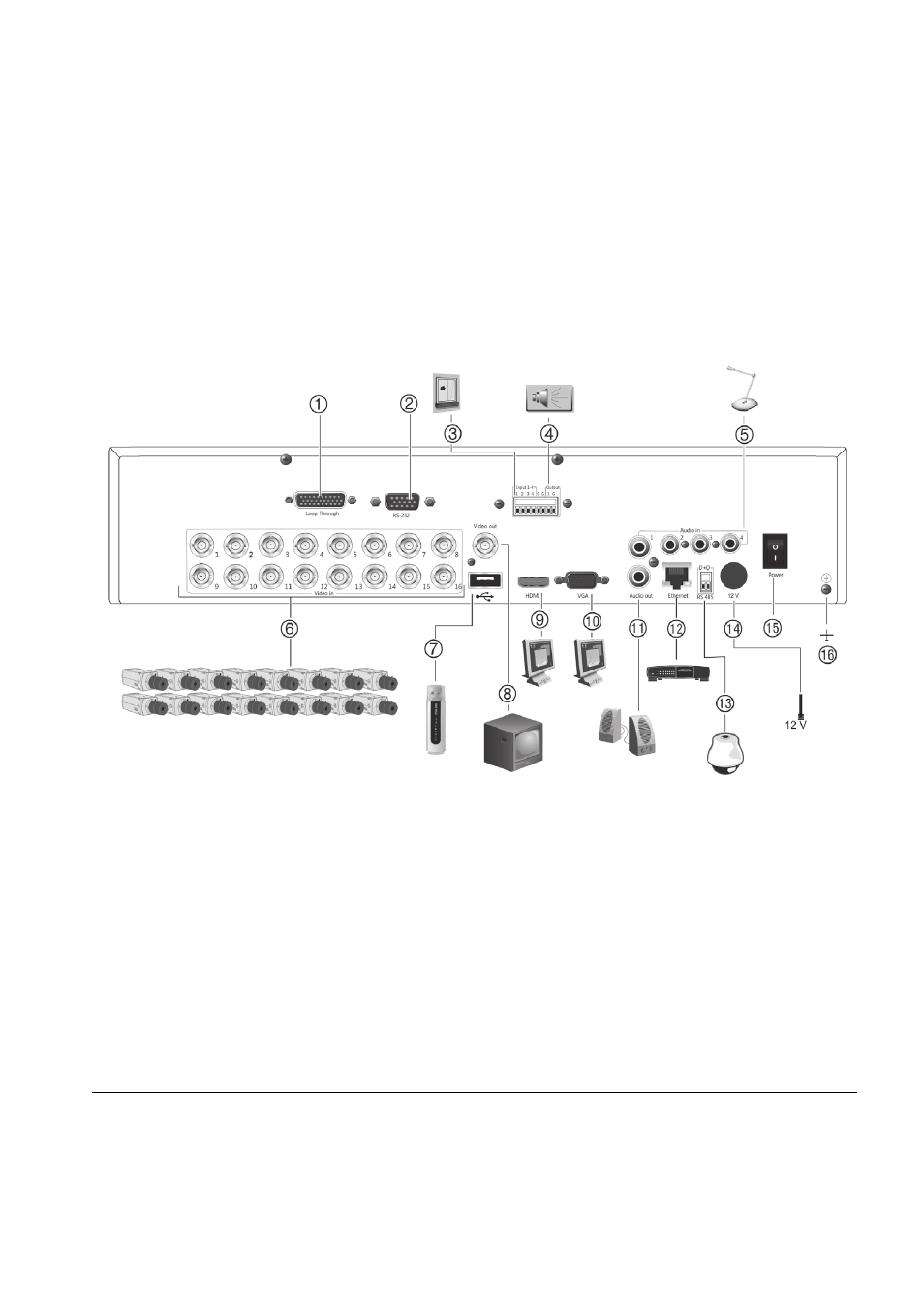

Figura 1: Ligações do painel traseiro
1. "Loop through" para um máximo de 16 câmaras
analógicas (consoante o modelo de DVR).
2. Ligar a um dispositivo RS-232.
3. Ligar até quatro cabos de entrada de alarme a
saídas de relé.
4. Ligar uma saída de relé de alarme.
5. Ligar quatro entradas de áudio a conectores
RCA.
6. Ligar até 16 câmaras analógicas a conectores
BNC (consoante o modelo de DVR).
7. Ligar a um dispositivo USB opcional, como um
rato, gravador de CD/DVD ou HDD. O DVR
suporta um DVD USB e um HD USB nas portas
USB dianteira e traseira.
8. Ligar um monitor de CCTV (conector tipo CVBS).
9. Ligar a uma TV de alta definição. A ligação HDMI
suporta áudio e vídeo digital.
10. Ligar a um monitor VGA.
11. Ligar a colunas para saída de áudio.
12. Ligar a uma rede.
13. Ligar a um dispositivo RS-485, como uma
câmara PTZ ou um teclado.
14. Ligar à PSU de 12 VDC (incluída).
15. Interruptor de alimentação (ligar/desligar).
16. Ligar à terra.
