FI : 20 TruVision DVR 11 Pikaohje
FI
TruVision DVR 11 Pikaohje

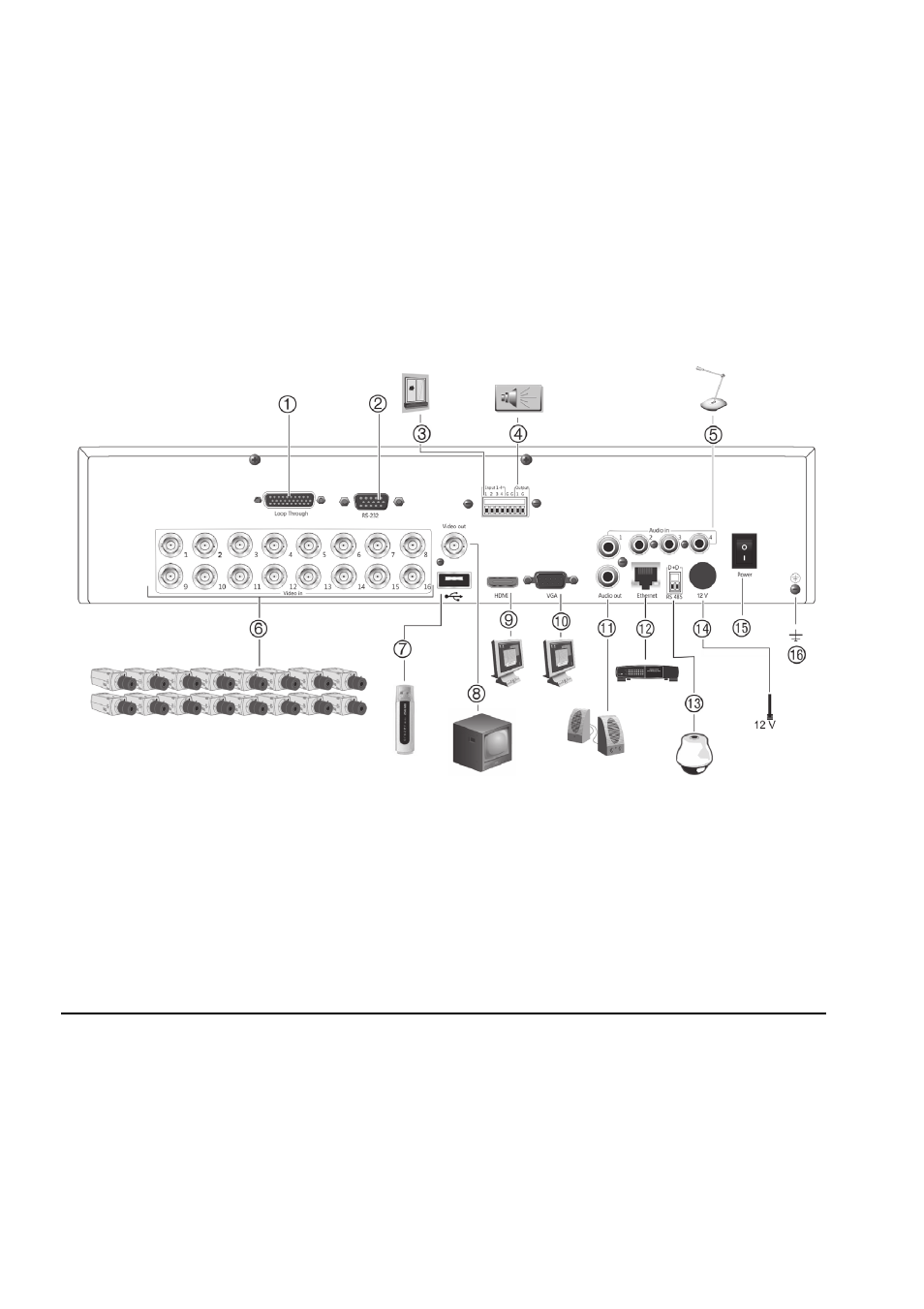

Kuva 1: Takapaneelin liitännät
1. Kameroiden läpikytkentäpaneelin liitäntä
(kameramäärä mallista riippuen).
2. RS232-liitäntä.
3. Hälytystulot.
4. Hälytyslähtö (rele).
5. Audiotulot, RCA-liitännät.
6. Kameratulot 4-16 kpl (mallista riippuen).
7. USB-liitäntä ulkoisille USB-laitteille (hiiri, USB-
muisti, USB-kiintolevy, USB-CD/DVD-asema).
8. Videolähtö monitorille (BNC-liitin).
9. HDMI-lähtö HD-näytölle. HDMI-tukee sekä kuvaa
että ääntä.
10. VGA-lähtö monitorille.
11. Audiolähtö.
12. RJ45-liitäntä lähiverkkoyhteydelle.
13. RS-485-liitäntä PTZ-kameroille.
14. Jännitesyöttö (12 VDC).
15. Virtakytkin (on/off).
16. Maadoitus.
