Skrócona instrukcja obsługi rejestratora TruVision DVR 11 43 : PL
PL
Skrócona instrukcja obsługi
rejestratora TruVision DVR 11

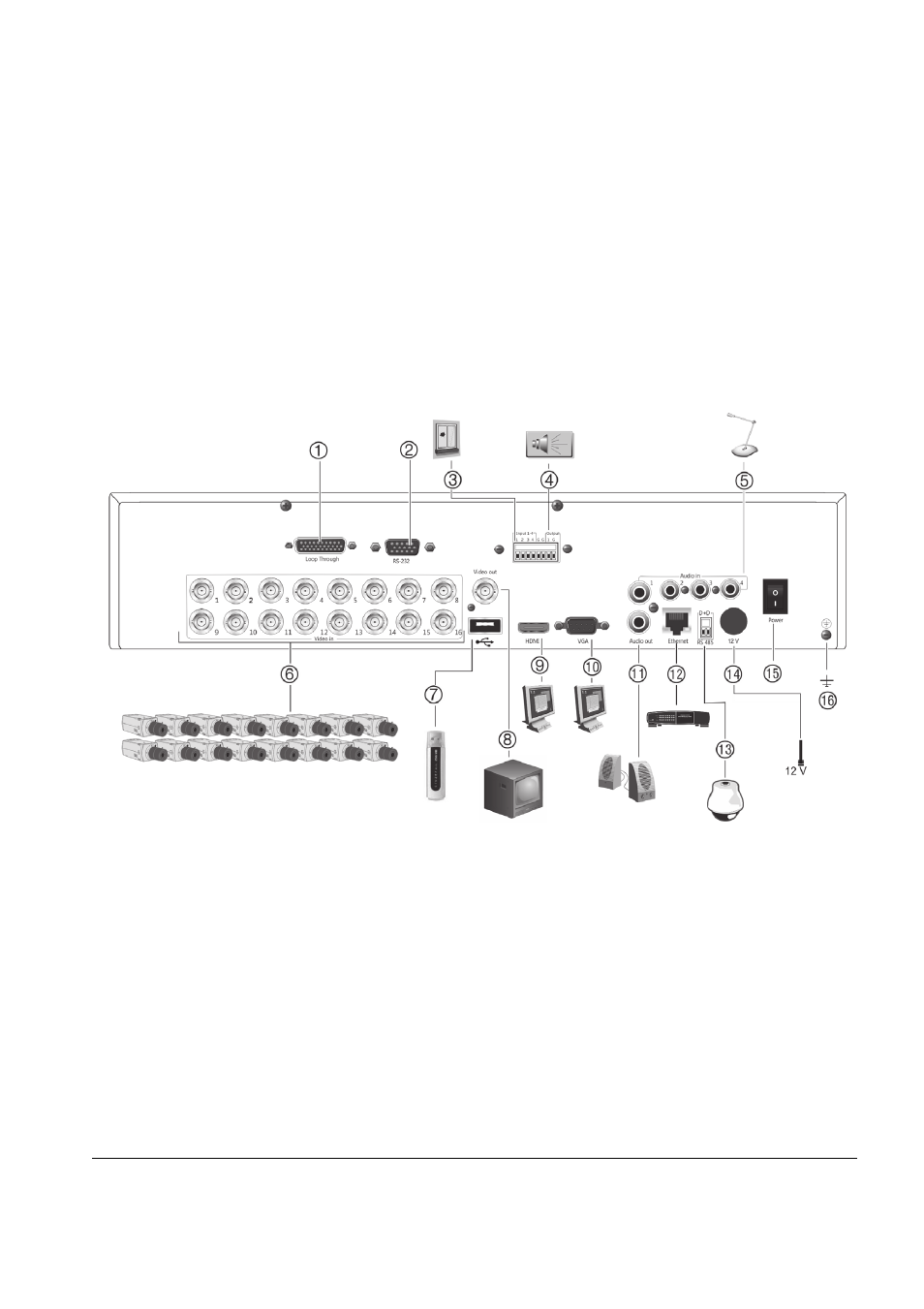

Rysunek 1: Złącza na panelu tylnym
1. Zapętl do 16 kamer analogowych (zależy od
modelu rejestratora DVR).
2. Podłącz do urządzenia RS-232.
3. Podłącz do czterech alarmowych kabli
wejściowych do wyjść przekaźnikowych.
4. Podłącz jedno wyjście przekaźnika
alarmowego.
5. Podłącz cztery wejścia audio do złączy RCA.
6. Podłącz do 16 kamer analogowych do złączy
BNC (zależy od modelu rejestratora DVR).
7. Podłącz do opcjonalnego urządzenia USB,
takiego jak mysz, nagrywarka CD/DVD lub dysk
twardy. Rejestrator obsługuje napędy DVD i
dyski twarde USB za pośrednictwem portów
USB z przodu i z tyłu urządzenia.
8. Podłącz jeden monitor telewizji przemysłowej
(złącze typu CVBS).
9. Podłącz do telewizora HD. Połączenie HDMI
obsługuje cyfrowe audio i wideo.
10. Podłącz do monitora VGA.
11. Podłącz do głośników w celu uzyskania audio.
12. Podłącz do sieci.
13. Podłącz do urządzenia wyposażonego w port
RS-485, na przykład do kamery PTZ lub
klawiatury.
14. Podłącz do zasilacza 12 V prądu stałego
(w zestawie).
15. Wyłącznik zasilania (wł./wył.).
16. Podłączenie uziemienia.
