TruVision DVR 11 Snel aan de slag-gids 37 : NL
NL
TruVision DVR 11 Snel aan de
slag-gids

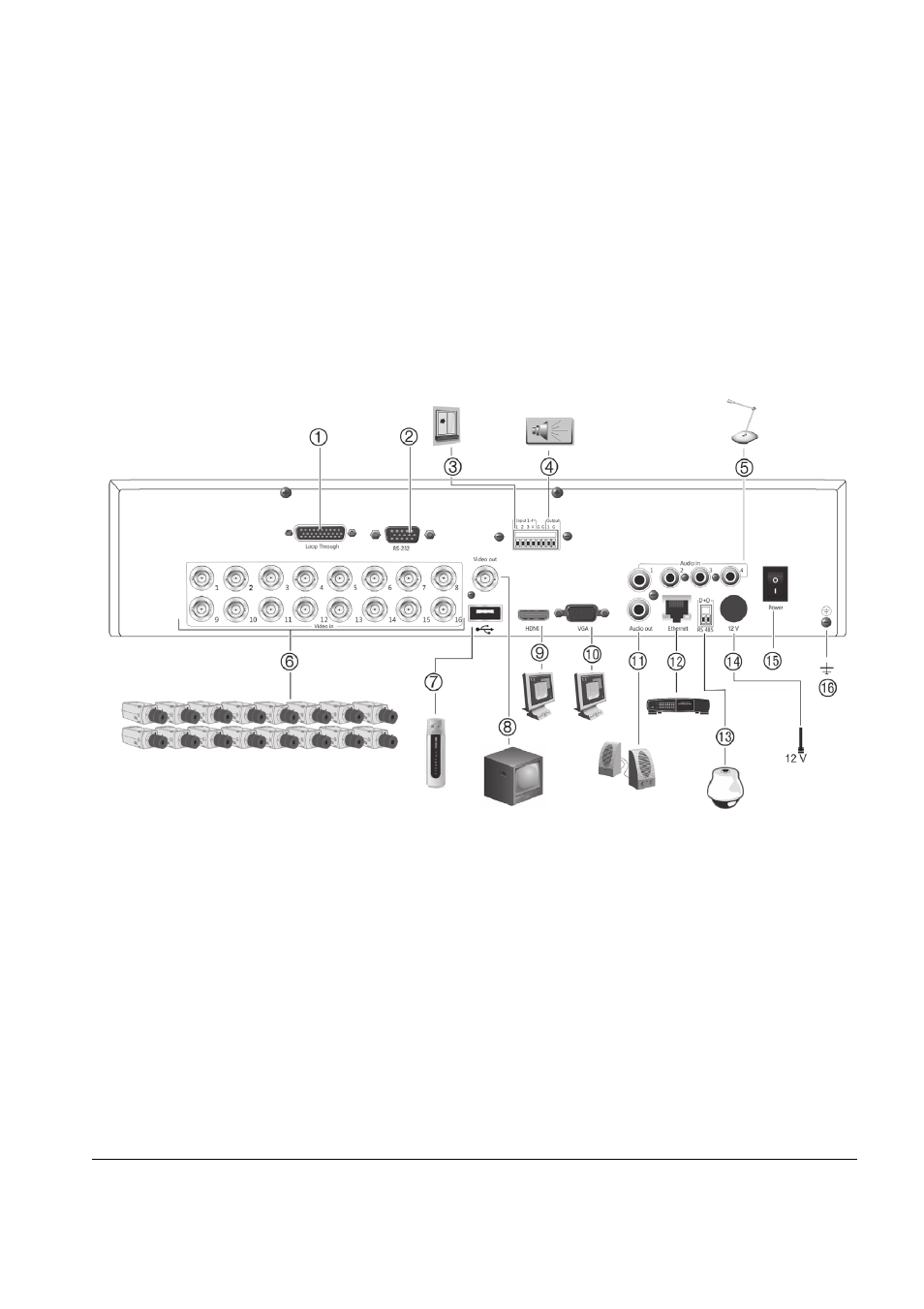

Afbeelding 1: Aansluitingen achterpaneel
1. Doorlusmogelijkheid voor maximaal 16 analoge
camera's (afhankelijk van het model DVR)
2. Aansluiting voor een RS-232-apparaat.
3. Aansluiting voor maximaal 16
alarmingangskabels op relaisuitgangen.
4. Aansluiting voor een alarmrelaisuitgang.
5. Aansluiting voor vier audioingangen op de
RCA-connectors.
6. Aansluiting voor maximaal 16 analoge camera's
op de BNC-connectors (afhankelijk van het
model DVR).
7. Aansluiting voor een optioneel USB-apparaat,
zoals een muis, CD/DVD-brander of HDD. De
DVR ondersteunt zowel een USB DVD en een
USB HD op de USB-poorten aan de voorkant
en de achterkant.
8. Aansluiting voor een CCTV-monitor (CVBS-
aansluiting).
9. Aansluiting voor een HDTV. De HDMI-aansluiting
ondersteunt digitale audio en video.
10. Aansluiting voor een VGA-monitor.
11. Aansluiting voor luidsprekers op de audio-
uitgang.
12. Aansluiting voor een netwerk.
13. Aansluiting voor een RS-485-apparaat, zoals een
PTZ-camera of bediendeel.
14. Aansluiting voor de 12 VDC PSU (meegeleverd).
15. Aan-/uitschakelaar.
16. Aansluiting voor aarde.
