PRESENTACIÓN
Generalidades
Gracias por adquirir un amplificador D.A.S. Los
amplificadores de potencia D.A.S. están
construidos con la más avanzada tecnología
modular y han sido diseñados en su totalidad con
sistemas asistidos por ordenador, tanto sus partes
mecánicas como las electrónicas.
Características
?
?
?
?
?
?
?
?
?
?
?
Clase H.
Fuente
de Alimentación tipo Conmutada.
SMPS (Switching Mode Power Supply).
Entradas dobles balanceadas XLR (Cannon).
Salidas por bornas o Speakon NL4.
Ventilación forzada con velocidad variable de
atrás hacia delante.
Control de volumen frontal para cada canal.
Protección totales en cada salida amplificada
tanto contra cortocircuitos como contra excesiva
carga en la salida, así como detectores de
temperatura independientes para cada canal.
Protección total en la fuente de alimentación
frente a sobre-corriente, sobre-tensiones y
cortocircuito con activación al modo standby de
funcionamiento frente a una sobre carga en
corriente.
Modo de funcionamiento conmutable entre
estéreo, paralelo y puente.
Limitación anti-clio.
Indicadores LED de alto brillo de verdadero
recorte (clip), protección y encendido para cada
canal.

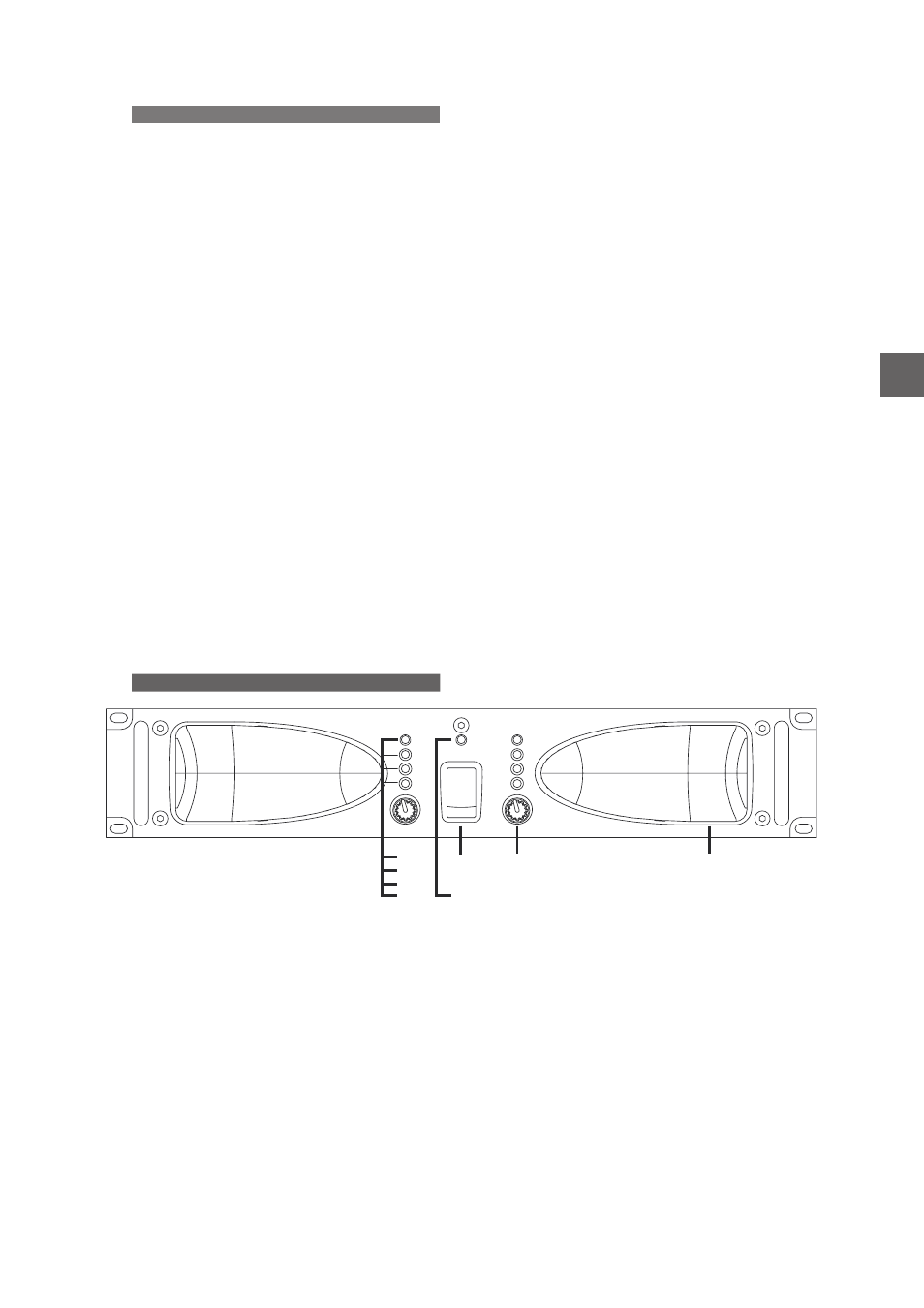

DESCRIPCIÓN DEL PANEL FRONTAL
A) Interruptor de encendido
Pone en funcionamiento el amplificador
(posición "I"). El interruptor de encendido es del
tipo magneto-térmico, por lo que el interruptor
pasa a la posición de apagado (marcada como
"0") automáticamente cuando actúa la protección
entrada máxima de corriente.
B) Indicadores de encendido
Cuando estos indicadores luminosos azules
están iluminados nos indica que ambos canales
de amplificación preparados para el uso.
C) Controles de nivel
El volumen (ganancia de entrada) de cada
canal puede ser ajustado independientemente por
medio de estos controles. La ganancia máxima se
consigue cuando el potenciómetro rotatorio se gira
completamente en sentido horario.
D) Indicador led de recorte ( ) Clip
Cuando alguno de los canales entra en
saturación, debido a que la excursión de la señal
supera la máxima tensión que puede suministrar la
fuente
de alimentación del amplificador, el
correspondiente LED (indicador luminoso) rojo del
canal
se enciende durante unos instantes,
indicándonos de esta manera que la etapa de
potencia entra en saturación.
E) Indicadores led de protección ( ) Protection
Este indicador blanco se enciende cuando la
salida de un canal está desactivada por la
protección del amplificador.
El circuito puede entrar en funcionamiento en
las siguientes situaciones :
?
?
Cuando se detecta exceso de temperatura
en algún punto de un canal de amplificador. La
salida vuelve a activarse cuando desaparece el
exceso de temperatura. El circuito de control
del activado de la línea posee una cierta
histéresis
para impedir la aparición de
oscilaciones en la conexión y desconexión de
la línea.
Cuando se detecta corriente continua en
un canal de amplificador. Ésta es muy
peligrosa para los altavoces y por ello, cuando
supera cierto umbral, la línea de salida también
es desactivada. La salida vuelve a activarse
cuando desaparece la corriente continua.
?
?
Cuando se detecta un cortocircuito (o
impedancia anormalmente baja) en la salida de
altavoces de un canal. En tal caso, se debe
examinar la línea de altavoces lo antes posible,
pues, si bien el amplificador posee protección
contra
cortocircuitos, es peligroso que
permanezca durante largo tiempo en esta
situación. Si el amplificador está encendido y
se activa esta protección, la salida NO vuelve a
activarse cuando el cortocircuito desaparece,
sino que hay que apagar y encender el
amplificador para que esto ocurra.
En el encendido del amplificador, para
evitar que el transitorio pueda dañar los
altavoces y el molesto ruido que produce, la
línea
también se desactiva y la luz de
se enciende. Protection
