2. Anschluß des Gestells an das Plasma Display
■ Normal Installation

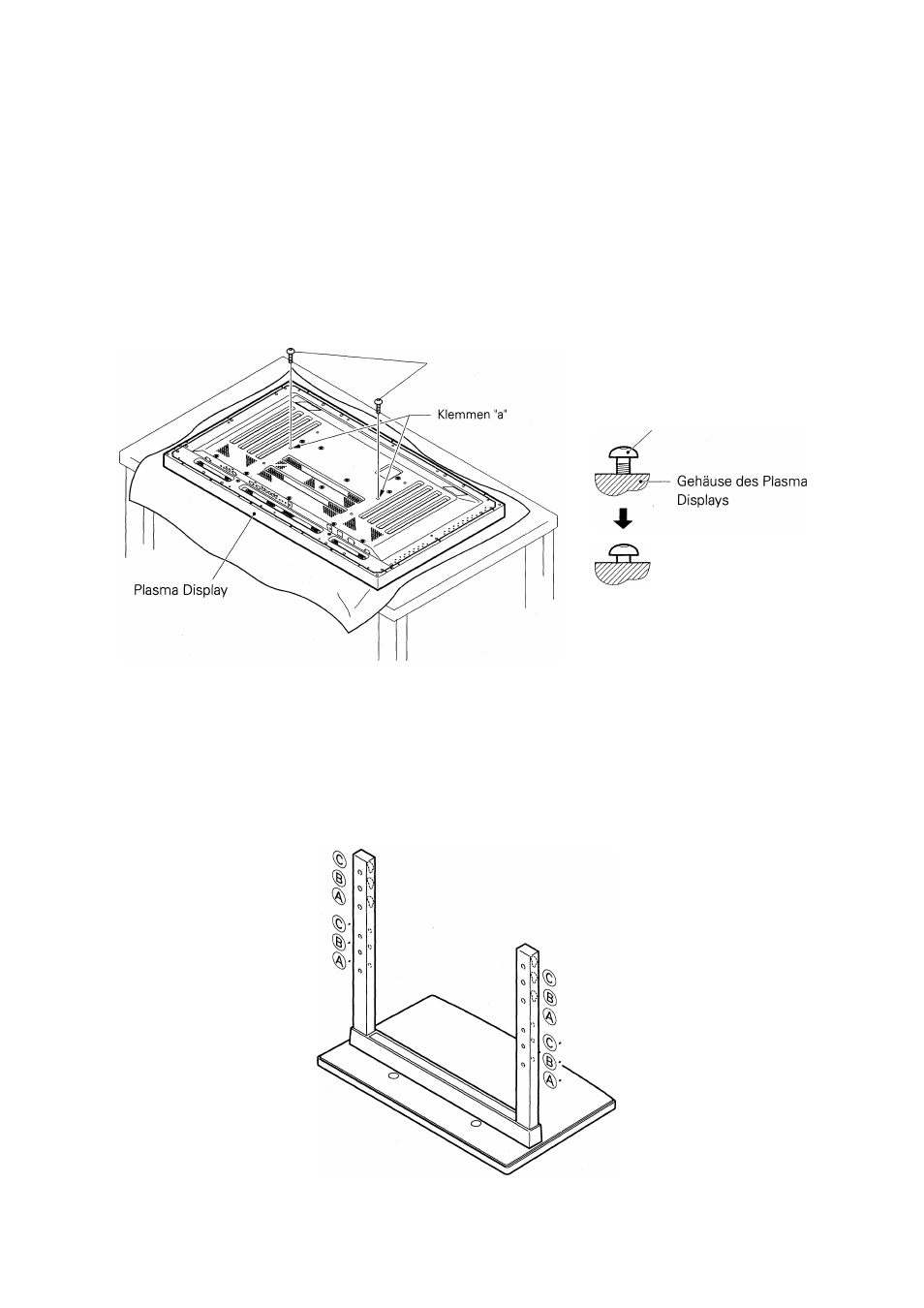

Schritt 1.
Wenn das Plasma Display waagrecht liegt, sollen Sie die zwei Senkkopfschrauben zur
Installation © (M8 x 20) in den Klemmen "a" befindlich an dem Gehäuse des Plasma
Displays anschließen und befestigen.
Da sollen Sie die Schrauben solange ziehen bis der Gang von der Seite nicht zu sehen ist
(Sie können das Display nicht anschließen wenn die Senkkopfschrauben völlig eingedreht
sind).
Senkkopfschrauben zur Installation ® (M8 x 20)
Senkkopfschrauben zur Installation ®
Hören Sie auf (die
Schrauben einzu(drehen,
wenn (der Gang nicht mehr
zu sehen ist.
Informationen über die Löcher der Gestellröhre wenn das Gestell als Tischgestell benutzt wird
Die Löcher (der Gestellröhre wenn (das Gestell als Tischgestell benutzt wir(d.
♦ Spezifikationen.................................................................. Normaler Gebrauch
• Schraubenlöcher benutzt mit (der Gestellsorientation...
® ,
®'
Hinweis:
Die Schraubenlöcher ®, ®', © unid ©' sin(d für (den Anschluß von Optionen (die separiert erhältlich
s \ n ц .
