1.
2 .

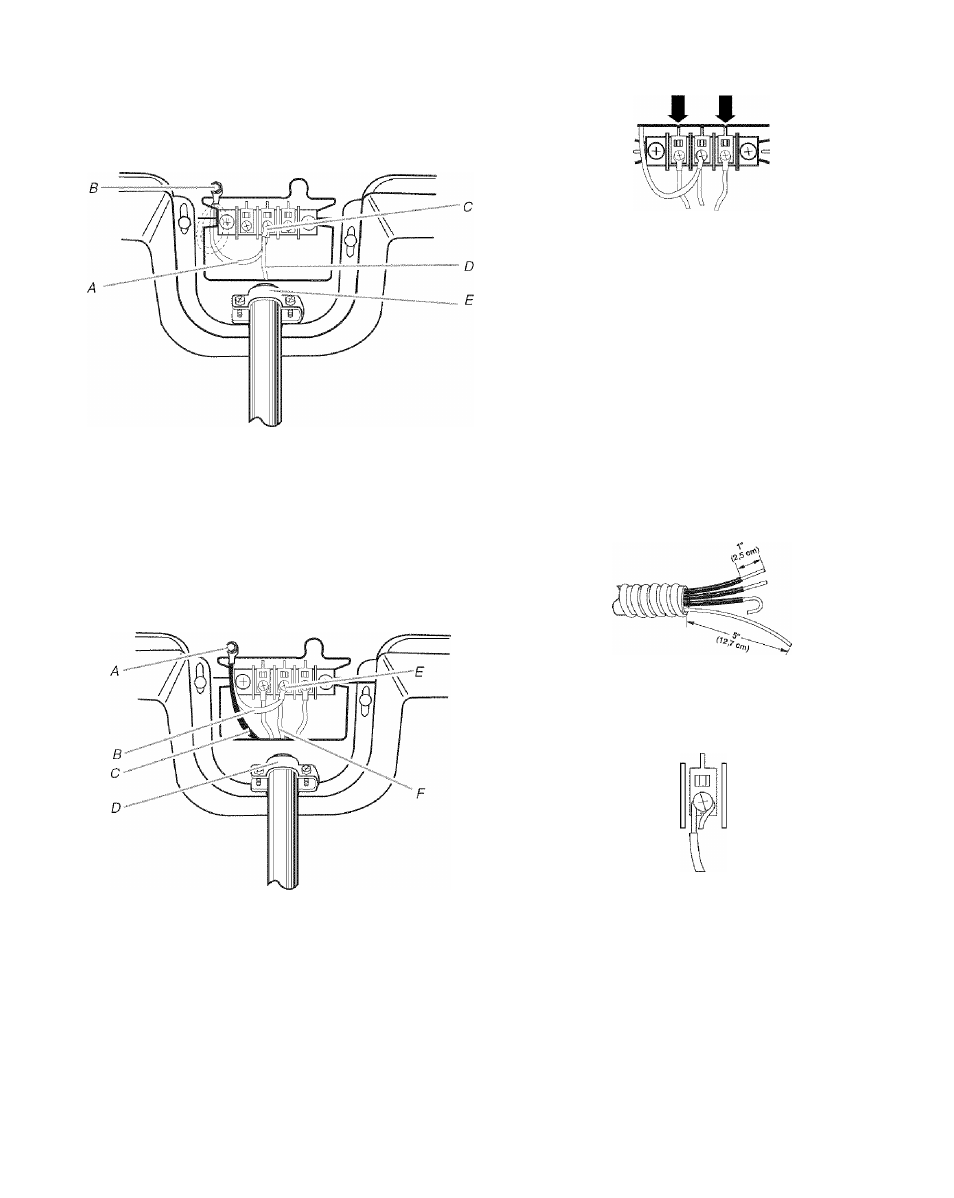

Saque el tornillo central del bloque determinai.
Saque el hilo de tierra neutro del aparato del tornillo
conductor de tierra externo. Conecte el hilo neutro de puesta
a tierra y el hilo neutro (hilo blanco o central) del cable de
suministro de energia debajo del tornillo central de color
plateado del bloque de terminal. Apriete el tornillo.
A. Hilo neutro de puesta a tierra
B. Tornillo conductor de tierra externo - La línea punteada
ilustra la posición del hilo de tierra NEUTRO antes de
moverlo al tornillo central de color plateado del bloque de
terminal.
C. Tornillo central de color plateado del bloque de terminal
D. Hilo neutro (hilo blanco o central)
£ Protector de cables de %" (1,9 cm), que esté en la lista de UL
3. Conecte el hilo de tierra {verde o desnudo) del cable de
suministro eléctrico al tornillo conductor de tierra externo.
Apriete el tornillo.
A. Tornillo conductor de tierra externo
B. Hilo neutro de puesta a tierra
C. Hilo de tierra (verde o desnudo) del cable de suministro de energía
D. Protector de cables de (1,9 cm), que esté en la lista de UL
E. Tornillo central de color plateado del bloque de terminal
F. Hilo neutro (hilo blanco o central)
4. Conecte los otros hilos a los tornillos exteriores del bloque de
terminal. Apriete los tornillos.
5.
6 .
Apriete los tornillos del protector de cables.
Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
Usted ha completado la conexión eléctrica. Ahora vaya a
“Requisitos de ventilación”.
Conexión de 4 hilos: Cable directo
IMPORTANTE: Se necesita una conexión de alambre de 4 hilos
para las casas rodantes y para los casos en que los códigos
looales no permitan el uso de conexiones de 3 hilos.
El oable de conexión directa debe tener 5 pies {1,52 m) extra de
largo para poder mover la secadora si fuese necesario.
Pele 5" (12,7 cm) de la cubierta exterior desde el extremo del
cable, dejando el hilo de tierra desnudo a 5" (12,7 cm). Corte
1 '/ 2 " (3,8 cm) de los 3 hilos restantes. Pele el aislamiento
1" (2,5 cm) hacia atrás. Doble los extremos de los hilos para
formar un gancho.
Al conectar el hilo al bloque de terminal, coloque el extremo del
hilo en forma de gancho debajo del tornillo del bloque de
terminal (con el gancho mirando hacia la derecha). Apriete y junte
el extremo en forma de gancho y apriete el tornillo, como se
muestra.
1. Saque el tornillo central de color plateado del bloque de
terminal.
