DNG-200
使用說明書
28
中文
High Volume
192-255 = 大輸出量
Medium Volume
127-191= 中輸出量
Low Volume
32-126 = 小輸出量
Off
0-31 = 關
192-255 = High Volume 大輸出量(60 %)
127 – 191 = Medium Volume 中輸出量(52%)
32 – 126 = Low Volume 小輸出量( 35% )
0 - 31 = Off / 關
Antari DNG-200 內鍵式 DMX 設定說明
DNG -200 低煙機已內鍵有 DMX 512 的功能，並設有 3 Pin 及 5 Pin 兩組公母連接座。使用時可以隨意
選擇機器上 3 Pin 或 5 Pin 連結座以連結
DMX 控台，DNG-200 只使用一個控制頻道，每一個頻道的輸出
量數值在 0 ~ 255 之間。連結 DMX 控台後，有關於動作的時間、噴煙量的大小及噴煙量的間距都由
DMX 控台控制，不再受機器原本的 D-20 控制器控制。
使用相同的系統您可以輕易的連結煙霧機、燈光、其他的特效機器做全系統的演出。
DMX 數值說明:
如果頻道的設定數值在0 ~ 31之間，這台機器將無法有足夠的輸出量運作。
- 煙霧輸出量的設定數值在 32 到 126 之間，機器能啟動的最小的輸出量35%。
- 煙霧輸出量的設定數值在 127 到 191 之間，機器能啟動的中等的輸出量52%。
- 煙霧輸出量的設定數值在 191 到 255 之間，機器能啟動的最大的輸出量60%。
操作需知 :
1. 負載使用後，請於關機前待機 15 分。
2. 請勿連續開關機，開關機需間隔 1 分鐘。
3. 請於通風處使用。
4. 請勿將兩台以上之機器併排使用，以免排出之熱氣造成散熱不良。
5. 請勿在太陽曝曬下操作。
6. 請盡量不要持續噴煙輸出超過 20 分鐘(超時工作會使壓縮機壽命減短)。
請妥善保存此說明書

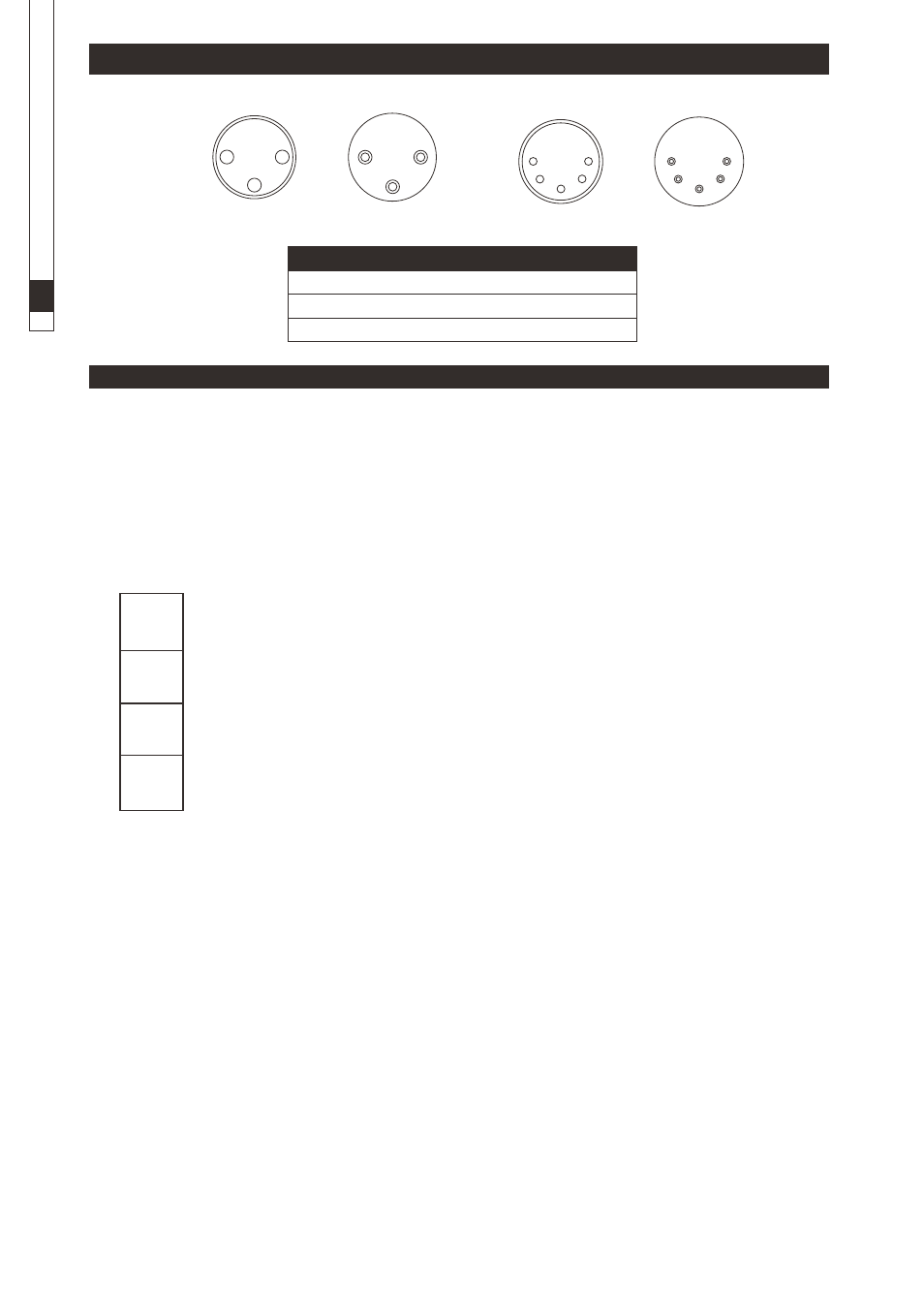

本機提供3 Pin或5 PIN XLR的DMX連接。下方為Pin的接點說明：
1
2
3
接地
數據-
數據+
2 1
3 5 1
2 4
3
1 5
4 2
3
3 pin XLR 5 pin XLR
1 2
3
- DMX連接PIN的接點說明
Pin 功 能
