Die DNG-200 verfügt über ein DMX512-System. Für den Anschluss an einen DMX-
Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine
angebracht. Die Maschine kann über einen Steuerkanal im Ausstoß reguliert werden. Der
Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen
DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den DMX-
Controller oder die DMX-Steuerungssoftware programmiert werden. Die Steuerung D-20
kann nun nicht mehr zur Steuerung der Maschine verwendet werden. Durch die
Verwendung des DMX-Steuerprotokolls können Nebelmaschinen, Lichteffekte und
andere Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.
Zwischen den Werten 0 bis 31 besitzt die Maschine kein ausreichendes Ausstoßvolumen und ist
aus.
Zwischen den Werten 31 bis 126 besitzt die Maschine ein minimales Ausstoßvolumen von 35%.
Zwischen den Werten 127 bis 191 besitzt die Maschine ein mittleres Ausstoßvolumen von 52%.
Zwischen den Werten 191 bis 255 besitzt die Maschine ein maximales Ausstoßvolumen von
60%.
-DMX512-Einstellungen
192 - 255 = maximaler Ausstoß (60%)
127 - 191 = mittlerer Ausstoß (52%)
32 - 126 = minimaler Ausstoß (35%)
0 - 31 = aus (kein Ausstoß)
Warten Sie nach dem Betrieb 15 Minuten, bevor Sie die Maschine ausschalten.
Schalten Sie die Maschine nicht fortwärend an und aus. Zwischen jedem An- und
Ausschalten sollte 1 Minute vergehen.
Betreiben Sie die Maschine in gut gelüfteten Räumen.
Stellen Sie nie zwei oder mehr DNG-200 Maschinen dicht nebeneinander um eine gute
Warmluftzirkulation zu gewährleisten.
Betreiben Sie die Maschine nicht bei direkter Sonneneinstrahlung.
Es wird dringend empohlen niemals länger als 20 Minuten Dauernebel zu produzieren.
Andernfalls können die Leistung und Lebensdauer des Kompressors beeinträchtigt
werden.
Bitte bewahren Sie diese Anleitung gut auf.
-Bedienhinweise
DNG-200
Bedienungsanleitung
22
Deutsch

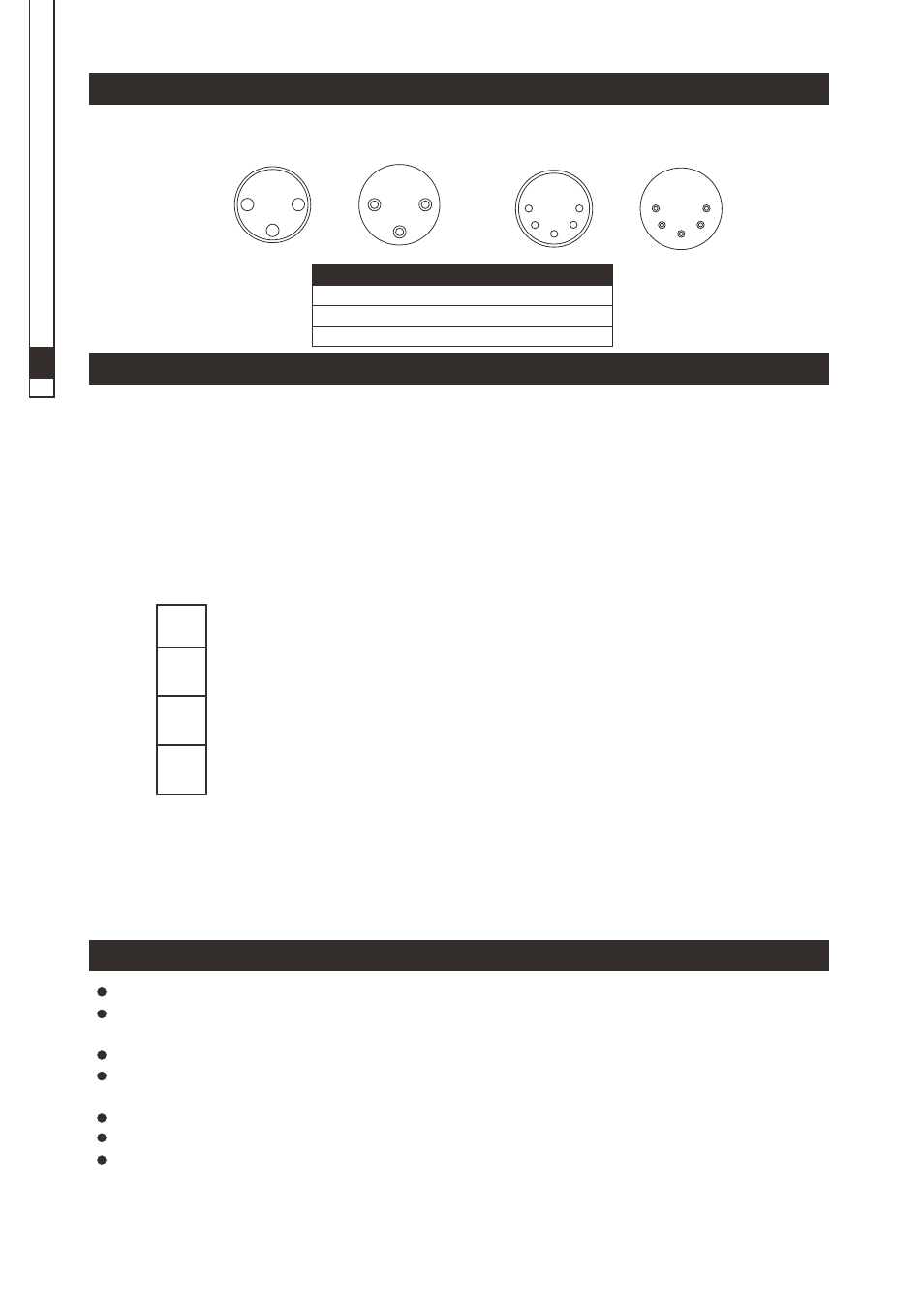

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den
Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die
Kontakt Funktion
1
2
3 Masse
Signal-
Signal+
2 1
3 5 1
2 4
3
1 5
4 2
3
3 pin XLR 5 pin XLR
1 2
3
- Belegung der DMX-Anschlüsse
