I Support du clavier
1 Ouvrir le carton et retirer toutes les pièces
Les pièces indiquées sur l’illustration devraient toutes
se trouver dans le carton. Vérifier qu’il n’en manque
aucune.

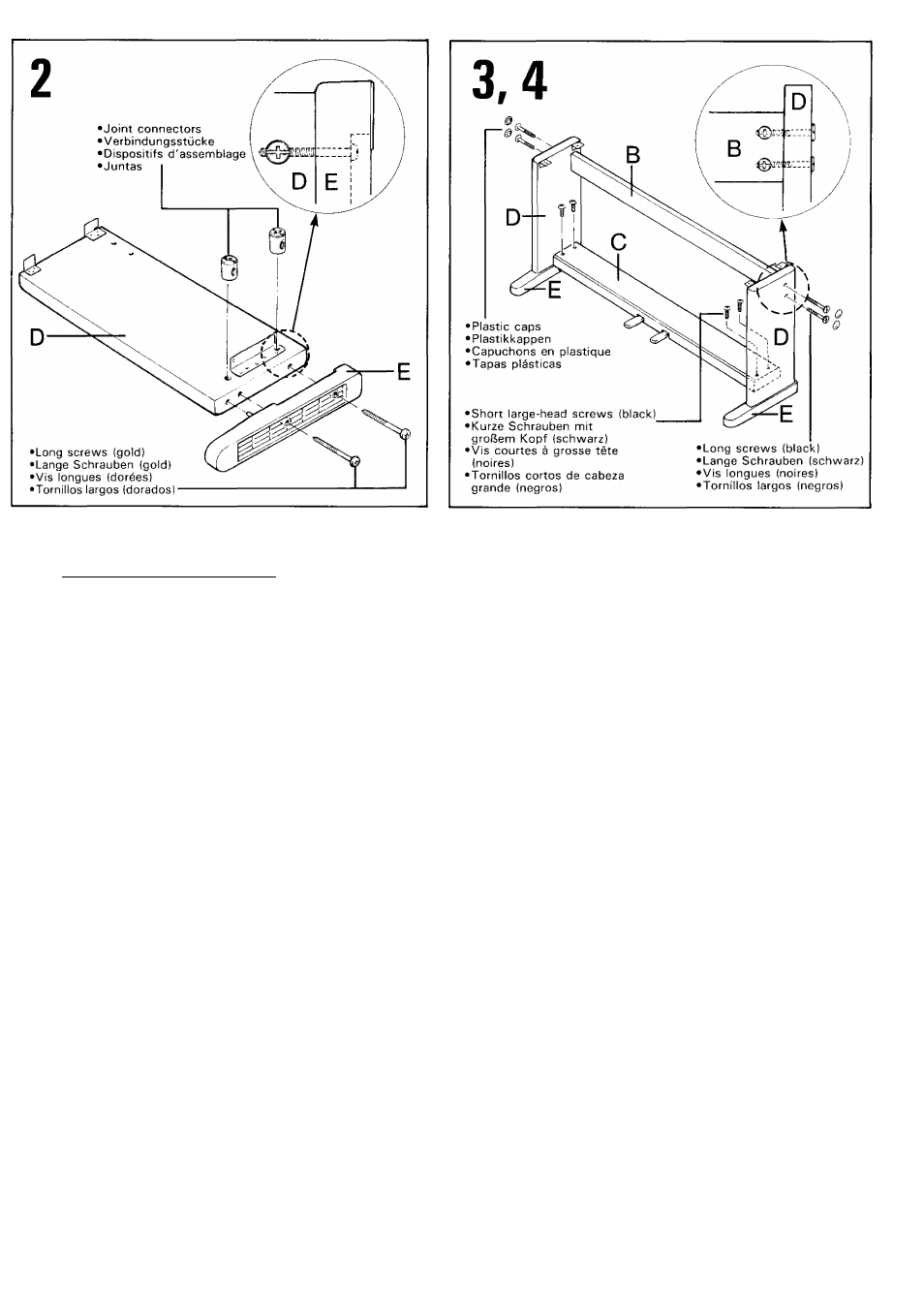

Monter les panneaux latéraux (D) sur les
supports inférieurs (E)
Poser les dispositifs d’assemblage sur les panneaux
latéraux (D) de la manière illustrée, puis fixer les
supports inférieurs (E) aux panneaux latéraux (D) à
l’aide des vis longues dorées.
* Lors de la pose des dispositifs d'assemblage dans
les trous des panneaux latéraux (D), veiller à ce que
les
flèches marquées sur leurs surfaces supérieures
pointent dans le sens indiqué sur l'illustration.
"" Veiller à ce que les supports droit et gauche soient
orientés de la manière illustrée. Le bord découpé de
chaque support doit être dirigé vers l'intérieur.
Fixer les panneaux latéraux (D) au pédalier (C)
Placer le pédalier sur les ferrures des panneaux latéraux
(D) et le fixer à l’aide des quatre vis courtes à grosse
tête de couleur noire.
Fixer le panneau arrière (B) aux panneaux
latéraux (D)
Introduire un dispositif d’assemblage dans chacun
des quatre trous de la face arrière du panneau arrière
(B) (deux trous de chaque côté). Fixer ensuite le
panneau arrière (B) aux panneaux latéraux (D) à
l’aide des quatre vis courtes à grosse tête de couleur
noire. Placer un capuchons en plastique sur la tête de
chaque vis.
* Lors de la pose des dispositifs d'assemblage dans
les trous des panneaux latéraux |D), veiller à ce que
les flèches marquées sur leurs surfaces supérieures
pointent dans le sens indiqué sur l'illustration.
1
Armado del soporte del
teclado
1
4
Abra la caja y extraiga todas las partes.
En la caja deberá encontrar todas las partes mostra­
das en la ilustración. Confirme que todas las partes
necesarias estén incluidas.
Una los paneles laterales (D) con los tableros
de base (E).
Coloque las juntas de los paneles laterales (D) como
se aprecia en la ilustración, y fije los tableros de base
(E) a los paneles laterales (D) con los tornillos largos
dorados.
* Cuando coloque las juntas en los orificios de los
paneles laterales (D), asegúrese de que las flechas
impresas en su superficie superior apunten en la
dirección mostrada en la ilustración.
* Asegúrese de que los tableros de base izquierdo y
derecho queden en la dirección correcta como se ve
en la ilustración. El borde ranurado de cada base debe
quedar hacia adentro.
Una los paneles laterales (D) a la caja de
pedales (C).
Ubique la caja de pedales sobre las ménsulas unidas
a los paneles laterales (D), y fíjela mediante los
cuatros tornillos negros de cabeza grande.
Una el panel trasero (B) a los paneles laterales
(D).
Inserte cuatro juntas en los cuatro orificios del lado
posterior del panel trasero (B) (dos orificios a cada
lado). Después, fije el panel trasero a los paneles
laterales (D) con los cuatro tornillos negros largos.
Coloque las tapas plásticas sobre las cabezas de los
tornillos.
* Cuando coloque las juntas en los orificios del panel
trasero (B), asegúrese de que las flechas impresas
en su superficie superior apunten en la dirección
mostrada en la ilustración.
