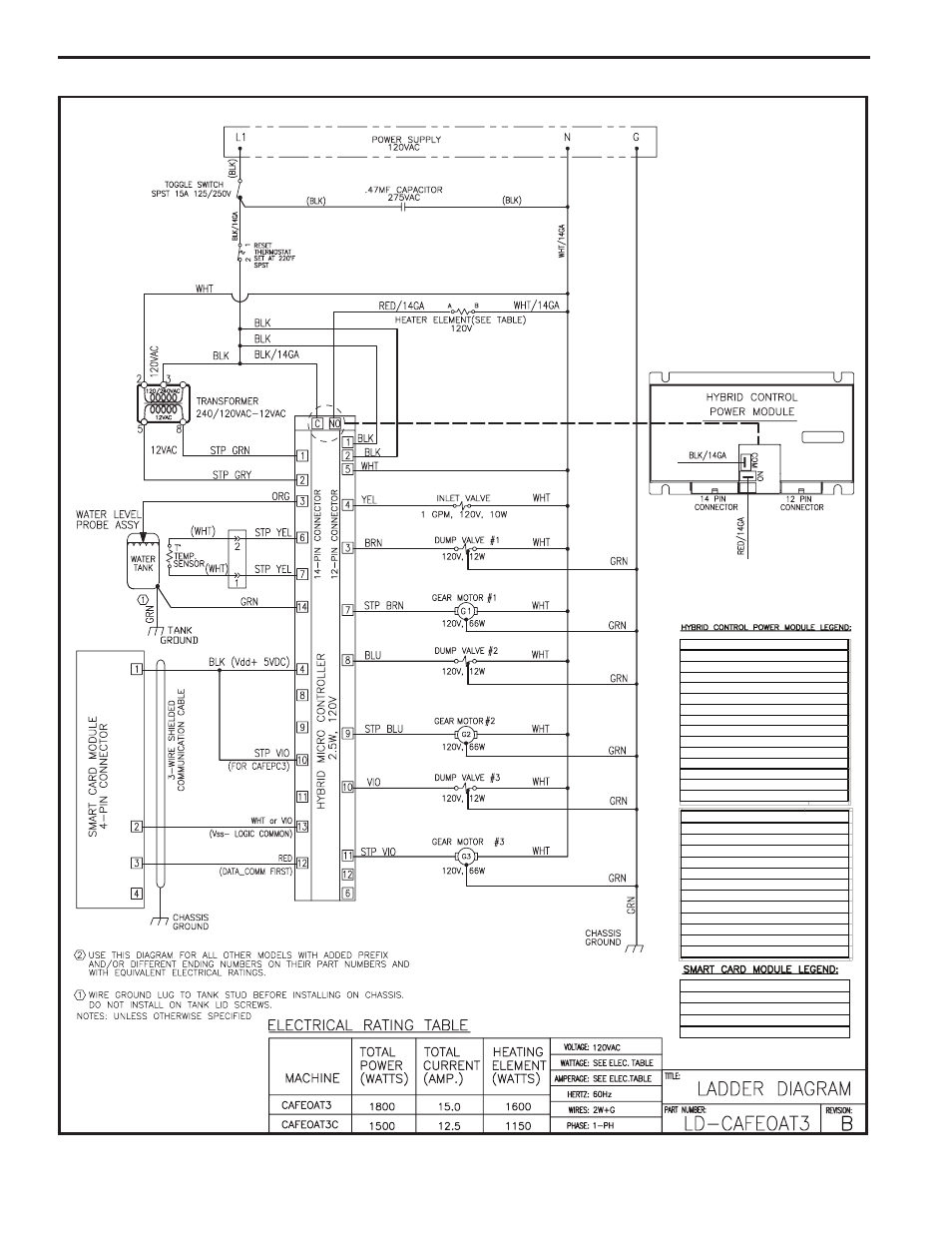

Electrical Diagram

CHANGED THE "TOTAL POWER" (WAS) 1350 (IS) 1500 max.

CHANGED THE "TOTAL AMPS" (WAS) 12 (IS) 12.5.

12 PIN CONNECTOR PEN ASSIGNMENTS

PIN 9: GEAR MOTOR #2
PIN 10: DUMP VALVE #3
PIN 11: GEAR MOTOR #3
PIN 12: NOT USED

PIN 8: DUMP VALVE #2

PIN 1: 120VAC HOT
PIN 2: 120VAC HOT

PIN 7: GEAR MOTOR #1

PIN 3: DUMP VALVE #1
PIN 4: INLET VALVE
PIN 5: 120VAC NEUTRAL
PIN 6: NOT USED

PIN 4: DATA COMM NE T

PIN CONNECTOR ASSIGNMENTS

PIN 1: V

5V

PIN 2: V

L

C

PIN 3: DATA COMM IRST

PIN 7: TEMPERATURE SENSOR

PIN 3: A TER LEVEL PRO E
PIN 4: V

5V

PIN 5: NOT USED
PIN 6: TEMPERATURE SENSOR

PIN 13: V

L

C

PIN 14: CHASSIS GROUND

1 PIN CONNECTOR PEN ASSIGNMENTS

PIN 9: NOT USED
PIN 10: CA EPC3 E 3
PIN 11: NOT USED
PIN 12: DATA COMM

PIN 8: NOT USED

PIN 1: 12V TRANS OMER
PIN 2: 12V TRANS ORMER
