Page 12

14

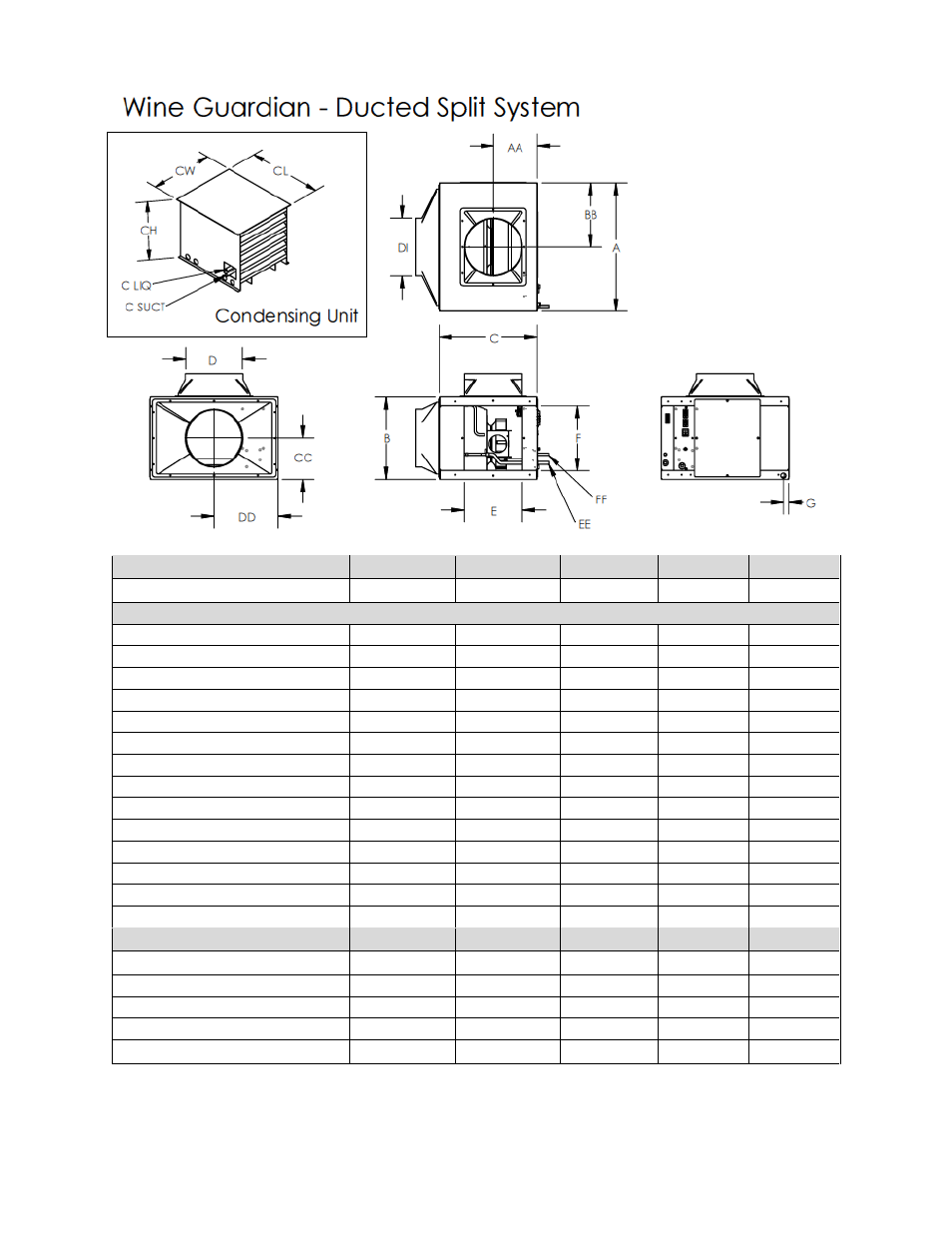

Fig. 3
Model Number
WGS40
WGS75
WGS100
WGS175
Dimensions - Nominal
A – Width
cm
35.6
55.9
55.9
56.8
B – Height
cm
35.9
35.9
35.9
45.7
C – Length
cm
42.5
42.5
42.5
52.1
D – Evap. Discharge (OD)
cm
20.2
25.2
25.2
30.3
DI – Evap. Inlet (OD)
cm
20.2
25.2
25.2
30.3
E – Outlet opening width
cm
25.3
25.4
25.4
29.5
F - Outlet opening height
cm
28.3
28.3
28.3
38.1
G – Drain outlet location
cm
1.7
2.3
2.3
2.2
AA – Discharge opening height
cm
19.1
19.1
19.1
23.3
BB – Discharge opening width
cm
17.8
27.9
27.9
28.4
CC – Inlet opening height
cm
17.9
17.9
17.9
22.9
DD – Inlet opening width
cm
17.8
27.9
227.9
28.4
EE – Suction Line (OD)
cm
1.0
1.3
1.3
1.3
FF – Discharge Line (OD)
cm
0.6
0.6
0.6
1.0
Weight
Lbs.
CH – Condenser Height
cm
46.4
46.4
56.5
68.9
CL – Condenser Length
cm
61.3
61.3
76.8
81.9
CW – Condenser Width
cm
48.6
48.6
59.4
97.2
Table 1
