Warn- ing – Code 3 Hide-A-Way User Manual
Page 4

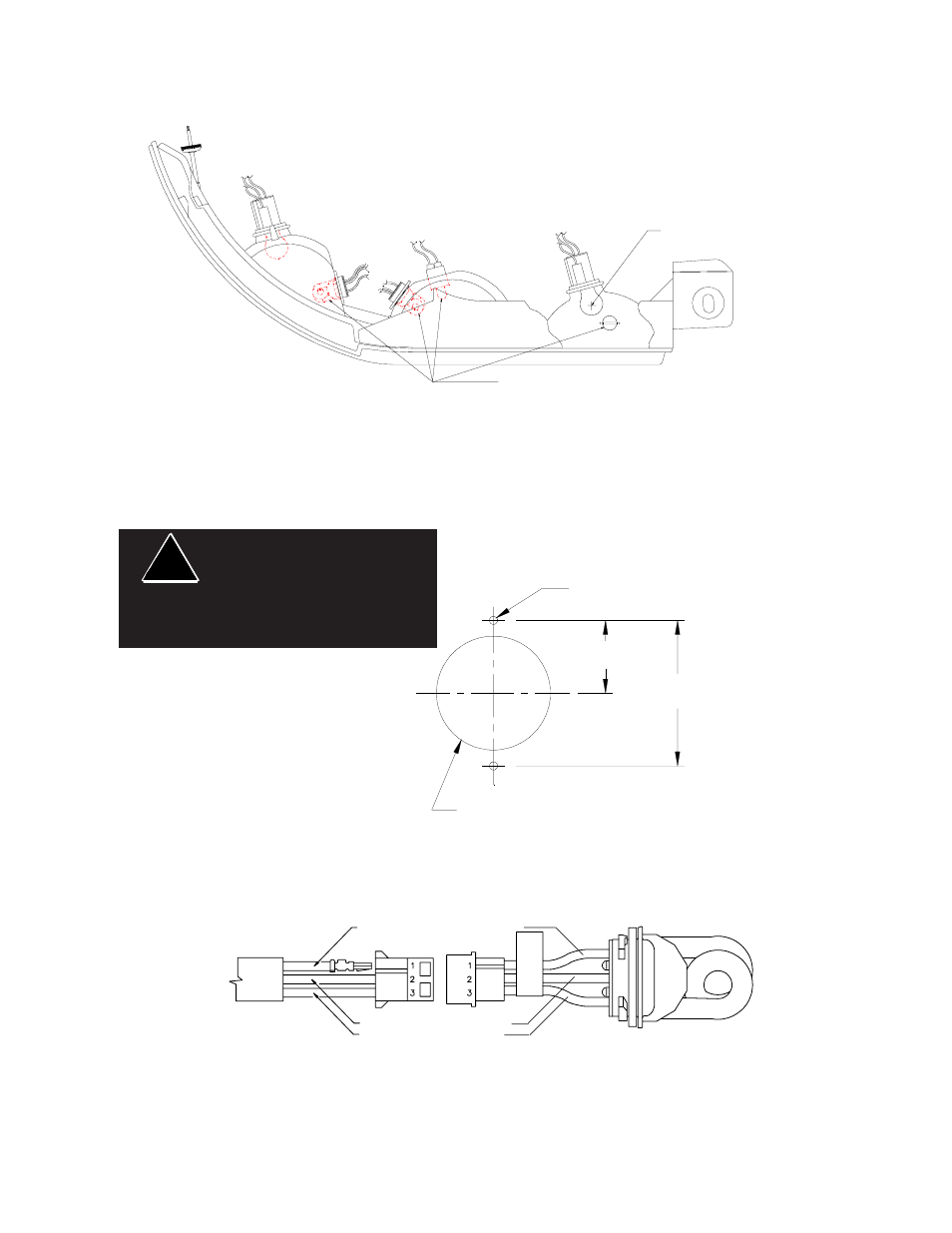

INSERT STROBE LAMP UNIT FROM THE BACK OR
BOTTOM OF THE HEADLIGHT OR REAR STOP-
LIGHT HOUSING, AS CLOSE AS POSSIBLE TO THE
FOCAL POINT WITHOUT BLOCKING LIGHT
OUTPUT FROM THE EXISTING LAMPS
ILLUSTRATION OF AN AUTOMOTIVE
"COMPOSITE" HEADLIGHT OR
TAILLIGHT HOUSING ASSEMBLY
1.282
2X .078 DIAMETER HOLES FOR MOUNT-
ING SCREWS (flange mount only!)
1.000 DIAMETER MOUNTING HOLE
FIGURE 3
FIGURE 4
FOCAL POINT OF REFLECTOR
IS TYPICALLY THE FILAMENT
LOCATION OF THE LAMP
WARN-
ING!
!
This is a full size template.
Do not use a facsimile or
copied reproduction. Do not
use this template if the largest
dimension in each direction is
not within +/-.040.
FIGURE 2
.641
RED WIRE - HIGH VOLTAGE
BLACK WIRE - CATHODE
WHITE WIRE - TRIGGER
*NOTE:
VERIFY STROBE TUBE HARNESS HAS WIRE ARRANGEMENT INDI-
CATED
4
