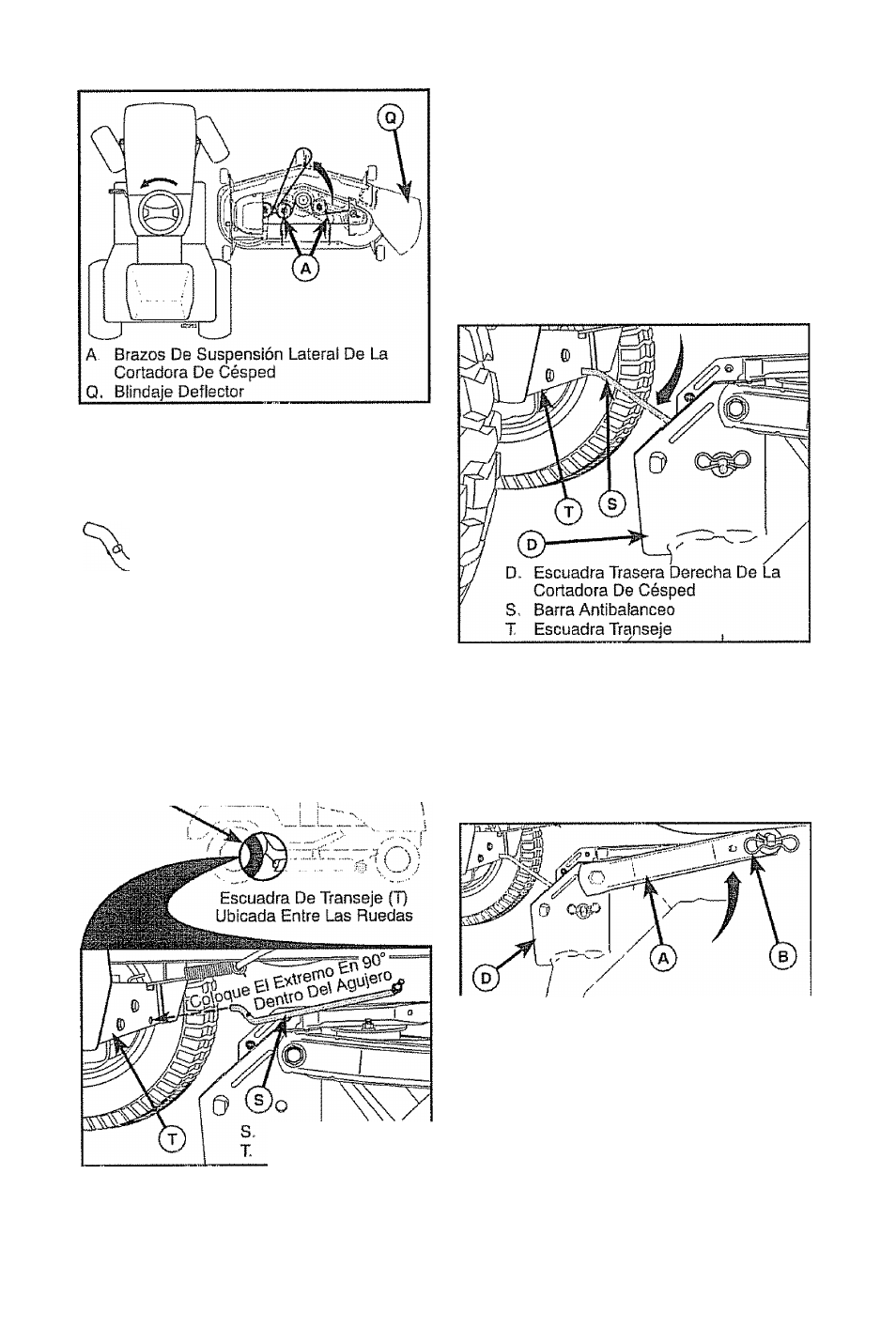

SI LA TIENE, INSTALE LA BARRA
ANTIBALANCEO (S)
BARRA ANTIBALANCEO (S)
Hacia El Hacía La Plataforma
Transeje
De La Cortadora
De Césped
Extremo
En 90°
Extremo Con
Arandela Integrada
• Desde el lado derecho de la cortadora de
césped, inserte primero el extremo en 90° de la
barra antibalanceo (S) dentro del agujero de la
escuadra de transeje (T), ubicado cerca de la
rueda trasera izquierda adelante del transeje.
NOTA: Puede resultar útil usar una linterna.
Ubicación
i 1
/:
-.....- -
De La Barra ; ^
/"/
y
/
'''
Antibalanceo (
S
)
>
'
Barra Antibalanceo
Escuadra Transeje
NOTA; Dependiendo dei modelo, la escuadra (T)
puede ser diferente de la que se ilustra, pero el
agujero para la barra antibalanceo estará en la
misma posición/ubicación.
Haga oscilar el extremo con la arandela
integrada de la barra antibalanceo (S) hacia
la escuadra de la plataforma de la cortadora
de césped en el lado derecho de la cortadora.
Inserte el extremo con la arandela integrada
de la barra en el agujero de la escuadra
trasera de la cortadora de césped (D). Mueva
la cortadora de césped según sea necesario
para insertar el extremo con la arandela
integrada de la barra en la escuadra trasera
de la cortadora de césped (D).
Asegure con una arandela pequeña y un res
orte de retención pequeño, como se ilustra.
INSTALE LOS BRAZOS DE SUSPENSION
LATERALDELACORTADORADECÉSPED
(A) EN EL CHASIS
Ubique el agujero delantero del brazo de
suspensión lateral (A) sobre la chaveta en la
parte exterior del chasis del tractor y asegure
con una arandela grande y un resorte de
retención grande (B).
Repita en el lado opuesto del tractor.
A. , Brazos De Suspensión Lateral De La
Cortadora De Césped
B. Resorte De Retención
D. Escuadra Tras-Era Derecha De La
Cortadora De Césped _____________
7.
INSTALE LOS ESLABONES DE LEVAN
TAMIENTO TRASEROS (C)
• Inserte el extremo de varilla dei eslabón de
levantamiento trasero (C) dentro del agujero
(U) en el brazo de suspensión del eje de levan
tamiento del tractor y haga oscilar el eslabón
hacia abajo hacia la cortadora de césped.
